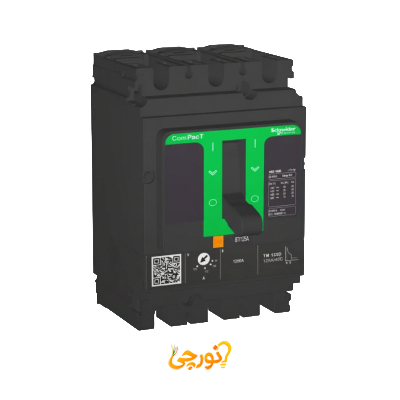

کليد اتوماتیک 125 آمپر اشنایدر سه پل 25kA حفاظت TM-D
کلید اتوماتیک (MCCB) اشنایدر الکتریک مدل C16B3TM125 از سری مدرن و کارآمد کمپکت NSX، یک قطع کننده مدار صنعتی پیشرفته است که برای حفاظت از مدارهای سه فاز در برابر اضافهبار و اتصال کوتاه طراحی شده است. این محصول با ساختار سه پله (3P) و جریان نامی 125 آمپر، برای محافظت از فیدرها و تجهیزات در تابلوهای توزیع صنعتی و تجاری بسیار مناسب است. ظرفیت قطع استاندارد 25 کیلوآمپر و واحد حفاظتی TM-D با قابلیت تنظیم، این کلید را به یک راهحل حفاظتی مقرونبهصرفه و قابل اطمینان برای تابلوهای توزیع فرعی (SDB) و فیدرهای اصلی در تأسیسات تبدیل کرده است.
مشخصات فنی و ویژگیهای کلیدی کلید اتوماتیک اشنایدر
برای انتخاب درست و هماهنگی کامل با نیاز تابلو و مدار، بررسی مشخصات زیر ضروری است:
- کد فنی (مدل پیشنهادی متناظر): C16B3TM125
- سری ساخت: کمپکت NSX (زیرمجموعه NSX160B)
- تعداد پل (Pole): سه پله (3P) - قطع همزمان سه فاز.
- جریان نامی (In): 125 آمپر (در 40 درجه سانتیگراد) - مناسب مدارهای سه فاز با مصرف متوسط تا بالا.
- ولتاژ کاری (Ue): تا 690 ولت AC - سازگار با شبکههای برق صنعتی سه فاز.
- ظرفیت قطع نهایی (Icu): 25 کیلوآمپر در ولتاژ 380/415 ولت AC - قدرت قطع استاندارد برای محیطهای صنعتی با سطح خطای متوسط.
- نوع حفاظت: حرارتی و مغناطیسی (Thermal-Magnetic) - حفاظت کامل در برابر اضافهبار و اتصال کوتاه.
- واحد حفاظتی (Trip Unit): TM-D (حرارتی قابل تنظیم و مغناطیسی ثابت).
- نحوه نصب: نصب ثابت (Fixed) بر روی پلیت (Backplate).
- استانداردها: مطابق با استانداردهای جهانی و دستهبندی حفاظت Class II.
- نشانگر وضعیت: دارد - وضعیت کلید (چند وضعیتی) به وضوح قابل مشاهده است.
- گارانتی: گارانتی معتبر ۱۲ ماهه
کاربردها و مصارف رایج کلید اتوماتیک اشنایدر
این کلید اتوماتیک با ساختار 3P، جریان 125 آمپر، ظرفیت قطع 25kA و واحد TM-D، برای حفاظت دقیق و ایمن مدارهای قدرت سه فاز در محیطهای بسیار کاربردی است:
- تابلوهای توزیع فرعی (SDBs): استفاده به عنوان کلید فیدر اصلی در تابلوهای توزیع صنعتی و ساختمانی که نیاز به حفاظت دقیق جریان دارند.
- حفاظت از فیدرهای اصلی تغذیه: محافظت از خطوط انتقال قدرت سه فاز با جریان مصرفی حدود 125 آمپر در کارخانجات و کارگاهها.
- مدارهای قدرت در تجهیزات تجاری: برای تغذیه و حفاظت از دستگاههای سه فاز مانند شوتهای برقی و سیستمهای روشنایی بزرگ.
- تأسیسات مکانیکی و الکتریکی: به عنوان کلید حفاظتی برای پمپها، فنها و سایر تجهیزات موتوری با توان متوسط تا بالا.
مزایای کلیدی و دلایل انتخاب برند اشنایدر الکتریک
- ظرفیت قطع استاندارد (25kA): این ویژگی سطح ایمنی مناسبی را تضمین میکند و کلید قادر است در محیطهای صنعتی معمولی با سطح خطای معمول، مدار را به سرعت قطع کرده و از آتشسوزی یا آسیب جلوگیری کند.
- واحد حفاظتی کارآمد TM-D: این واحد با قابلیت تنظیم جریان اضافهبار (Ir) در بازه 0.7 تا 1 برابر جریان نامی، امکان تنظیم دقیق حفاظت متناسب با نوع کابل و بار را فراهم میکند.
- سری کمپکت NSX160B، تکنولوژی نسل جدید: این سری با طراحی ماژولار، ابعاد جمع و جور و سازگاری بالا با تجهیزات جانبی، یک انتخاب بهینه و اقتصادی برای پروژههای توزیع برق است.
- دوام و طول عمر بالا: با دوام مکانیکی 40,000 بار و دوام الکتریکی مناسب، این کلید برای کارکرد طولانیمدت و با دوام در شرایط صنعتی طراحی شده است.
- طراحی ایمن و کاربرپسند: اهرم دستی محکم، نشانگر وضعیت تماس (On/Off/Tripped) و امکان اتصال تجهیزات جانبی، عملکرد و سرویسدهی آن را سادهتر میسازد.
نکات مهم هنگام خرید و نصب کلید اتوماتیک اشنایدر
برای خرید محصول اصل، به کد فنی دقیق C16B3TM125، لوگوی Schneider Electric و مشخصات حکشده روی بدنه دقت کنید. نکته حیاتی: این مدل با ظرفیت قطع 25kA برای تابلوهایی با سطح خطای استاندارد طراحی شده است. واحد حفاظتی TM-D باید توسط تکنسین باتجربه بر اساس جریان بار تنظیم گردد تا حفاظت حرارتی به درستی عمل کند. نصب کلید باید حتماً در حالت قطع بودن جریان و با رعایت کامل اصول ایمنی انجام پذیرد.
