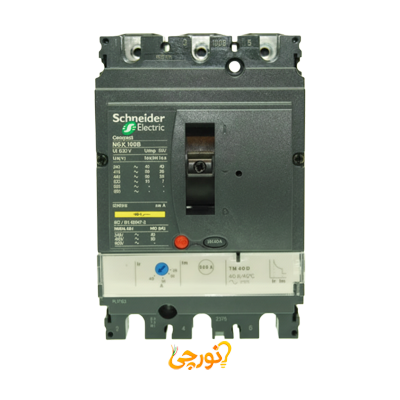

کليد اتوماتیک 50 آمپر اشنایدر سه پل 36kA

کليد اتوماتیک 50 آمپر اشنایدر سه پل 36kA حفاظت TM-D

کلید اتوماتیک (MCCB) اشنایدر الکتریک مدل LV429633 از سری قدرتمند و مدرن کمپکت NSX، یک قطع کننده مدار صنعتی و بسیار کارآمد است که برای حفاظت از مدارهای سه فاز در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. این محصول با ساختار سه پله (3P) و جریان نامی 50 آمپر، برای محافظت از موتورها و سایر تجهیزات سه فاز در محیط‌های صنعتی و تجاری ایده‌آل است. ظرفیت قطع بالا 36 کیلوآمپر و واحد حفاظتی TM-D با قابلیت تنظیم، این کلید را به یک راه‌حل حفاظتی قابل اعتماد و دقیق برای طیف وسیعی از تابلوهای توزیع صنعتی و تجاری تبدیل کرده است.

مشخصات فنی و ویژگی‌های کلیدی کلید اتوماتیک اشنایدر

برای انتخاب درست و هماهنگی کامل با نیاز تابلو و مدار، بررسی مشخصات زیر ضروری است:

• کد فنی (مدل پیشنهادی متناظر): LV429633
• سری ساخت: کمپکت NSX (زیرمجموعه NSX100F)
• تعداد پل (Pole): سه پله (3P) - قطع همزمان سه فاز.
• جریان نامی (In): 50 آمپر (در 40 درجه سانتی‌گراد) - مناسب مدارهای سه فاز با مصرف بالا.
• ولتاژ کاری (Ue): تا 690 ولت AC - سازگار با شبکه‌های برق صنعتی سه فاز.
• ظرفیت قطع نهایی (Icu): 36 کیلوآمپر در ولتاژ 380/415 ولت AC - قدرت قطع بالا برای کاربردهای صنعتی و تجاری.
• نوع حفاظت: حرارتی و مغناطیسی (Thermal-Magnetic) - حفاظت کامل در برابر اضافه‌بار و اتصال کوتاه.
• واحد حفاظتی (Trip Unit): TM-D (حرارتی قابل تنظیم و مغناطیسی ثابت).
• نحوه نصب: نصب ثابت (Fixed) بر روی پلیت (Backplate).
• استانداردها: مطابق با استانداردهای جهانی و دسته‌بندی حفاظت Class II.
• نشانگر وضعیت: دارد - وضعیت کلید (چند وضعیتی) به وضوح قابل مشاهده است.
• گارانتی: گارانتی معتبر ۱۲ ماهه

کاربردها و مصارف رایج کلید اتوماتیک اشنایدر

این کلید اتوماتیک با ساختار 3P، جریان 50 آمپر، ظرفیت قطع 36kA و واحد TM-D، برای حفاظت دقیق و ایمن مدارهای قدرت سه فاز در محیط‌های بسیار کاربردی است:

• تابلوهای توزیع صنعتی و تجاری: استفاده به عنوان کلید فیدر در تابلوهای توزیع که سطح خطای متوسط تا بالا دارند.
• حفاظت از موتورهای سه فاز: محافظت از موتورهای با جریان نامی حدود 50 آمپر مانند پمپ‌ها، فن‌ها، کمپرسورها و نوار نقاله‌های قدرتمند.
• مدارهای قدرت در تجهیزات تجاری سنگین: برای تغذیه و حفاظت از دستگاه‌های سه فاز مانند تجهیزات آشپزخانه صنعتی، ماشین‌آلات کارگاهی و سیستم‌های تهویه.
• تأسیسات پمپاژ و تهویه مطبوع: به عنوان کلید اصلی برای مدارهای قدرت در سیستم‌های HVAC در ساختمان‌های تجاری و کارگاه‌ها.

نکات مهم هنگام خرید و نصب کلید اتوماتیک اشنایدر

برای خرید محصول اصل، به کد فنی دقیق LV429633، لوگوی Schneider Electric و مشخصات حک‌شده روی بدنه دقت کنید. نکته حیاتی: این مدل با ظرفیت قطع 36kA برای تابلوهایی طراحی شده که سطح خطای (Fault Level) متوسط تا بالا دارند. استفاده از آن در سیستمی با سطح خطای بالاتر خطرناک است. واحد حفاظتی TM-D باید متناسب با نوع بار تنظیم شود. نصب و تنظیمات این کلید باید حتماً توسط تکنسین ماهر و با رعایت اصول ایمنی انجام گردد.
