کلید مينياتوری تک فاز 10 آمپر 6kA اسپکتر روشنایی AC

معرفی کلید مینیاتوری تک فاز 10 آمپر 6kA اسپکتر روشنایی AC

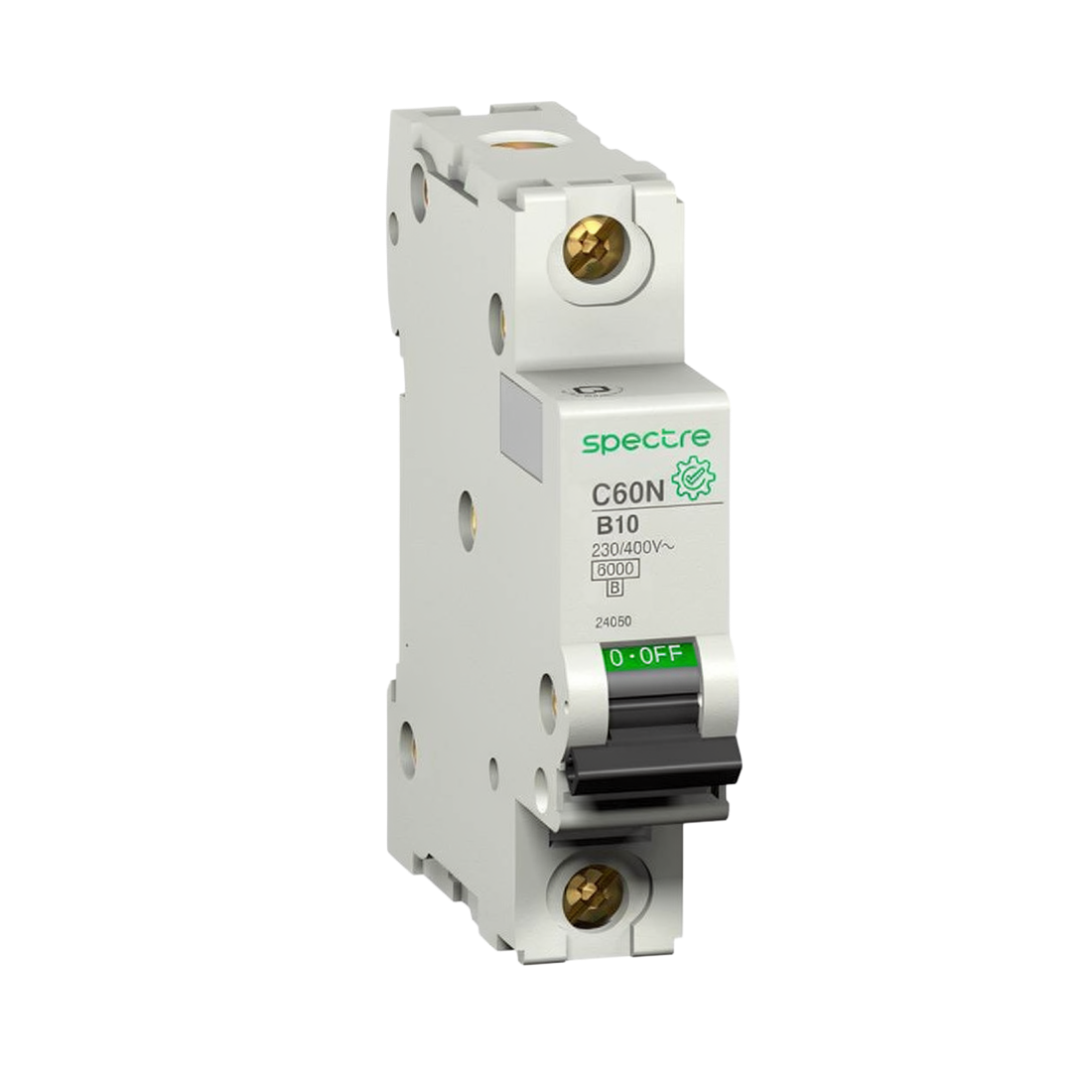

کلید مینیاتوری تک فاز 10 آمپر اسپکتر، یک محصول تخصصی و اقتصادی از سری M9 با کد فنی se-24050 است. این کلید که با نام اختصاری C60N نیز شناخته می‌شود، به طور خاص برای حفاظت از مدارهای روشنایی و توزیع در شبکه‌های AC طراحی شده است. با بهره‌گیری از منحنی قطع B، این کلید برای حفاظت از بارهای مقاومتی مانند لامپ‌ها (به خصوص LED) و تجهیزات الکترونیکی حساس که جریان هجومی بسیار کمی دارند، ایده‌آل است. ظرفیت قطع استاندارد (6kA در ولتاژ نامی) و ساختار مستحکم آن را به گزینه‌ای ایمن و مقرون‌به‌صرفه برای تابلوهای برق مسکونی، تجاری و صنعتی تبدیل کرده است.

ساختار و ویژگی‌های فنی

• برند و سری: محصولی از شرکت «اسپکتر»، از سری پرکاربرد M9 با نام اختصاری C60N.
• کد فنی: se-24050
• تعداد پل: تک پل (1P) و مناسب برای سیستم‌های تک فاز.
• جریان نامی (In): 10 آمپر، که برای حفاظت از مدارات با جریان پایین و حساس طراحی شده است.
• ظرفیت قطع (Icn): 6 کیلوآمپر در ولتاژ 400/230 ولت AC و ظرفیت‌های بالاتر در ولتاژهای پایین‌تر (مانند 20kA در 230 ولت).
• منحنی قطع (Trip Curve): از نوع B است. این کلیدها در جریان‌های بین 3 تا 5 برابر جریان نامی خود قطع می‌شوند که برای حفاظت از مدارات روشنایی و تجهیزات حساس الکترونیکی کاملاً مناسب است.
• ولتاژ کاری (Ue): تا 440 ولت در شبکه‌های AC.
• نوع شبکه: AC
• تکنولوژی حفاظت: حرارتی - مغناطیسی (Thermal-Magnetic) برای حفاظت در برابر اضافه‌بار و اتصال کوتاه.
• ولتاژ عایق نامی (Ui): 500 ولت
• استانداردها: تولید و تست این محصول مطابق با استانداردهای بین‌المللی IEC 60898-1 و IEC 60947-2 انجام می‌شود.
• نصب: قابلیت نصب آسان بر روی ریل DIN متقارن 35 میلی‌متری.

کاربردها و مصارف

به دلیل منحنی قطع B، جریان نامی پایین 10 آمپر و تمرکز بر کاربردهای روشنایی، این کلید مینیاتوری برای موارد زیر ایده‌آل است:

• حفاظت از مدارات روشنایی: به ویژه برای حفاظت از شاخه‌های نوری با لامپ‌های LED و هالوژن که به اضافه‌بارهای بسیار کوچک حساس هستند.
• سیستم‌های کنترل و فرمان: برای حفاظت از مدارات فرمان PLCها، رله‌ها، سنسورها و سایر تجهیزات کنترلی با جریان مصرفی پایین.
• تجهیزات الکترونیکی حساس: برای تغذیه و حفاظت از منابع تغذیه، دستگاه‌های اندازه‌گیری و ابزار دقیق.
• مدارات توزیع فرعی: برای حفاظت از شاخه‌های کم‌مصرف در تابلوهای برق مسکونی و تجاری.

نکات مهم در هنگام خرید و نصب

برای اطمینان از خرید محصول اصل، حتماً از فروشگاه‌های معتبر تهیه کنید و به کد فنی se-24050 و مشخصات کامل حک شده روی بدنه کلید دقت نمایید. نکته بسیار مهم: این کلید با منحنی قطع B صرفاً برای کاربردهای روشنایی و مدارات حساس طراحی شده است. برای حفاظت از موتورها یا بارهای با جریان هجومی (Inrush) بالاتر، حتماً از کلیدهای مینیاتوری با منحنی قطع C یا D استفاده کنید. نصب این محصول باید حتماً توسط یک برقکار ماهر و متخصص انجام شود و گارانتی 18 ماهه آن از طریق فروشنده‌های معتبر قابل پیگیری است.
