کلید مينياتوری تک فاز 25 آمپر 6kA اشنایدر روشنایی AC_

معرفی کلید مینیاتوری تک پل 25 آمپر 6kA اشنایدر روشنایی AC

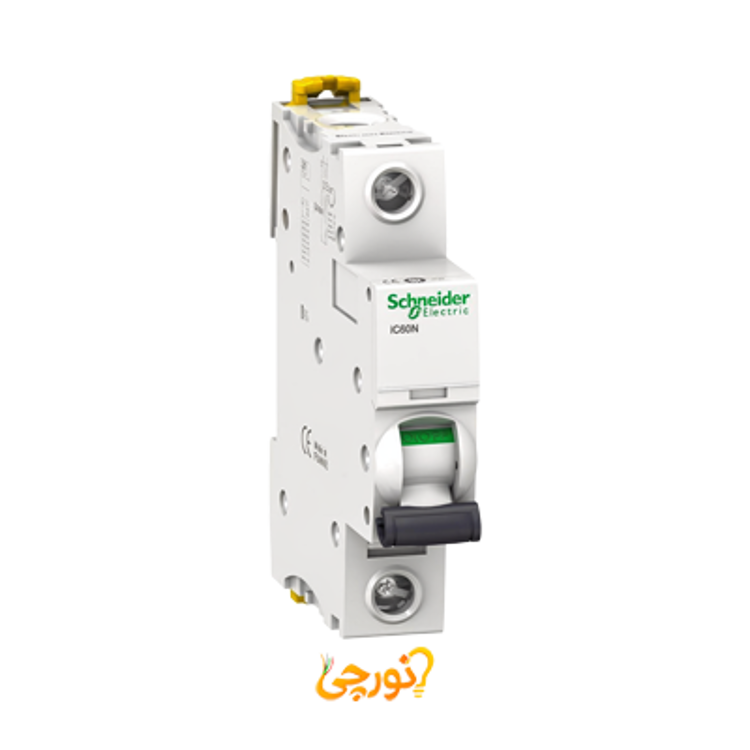

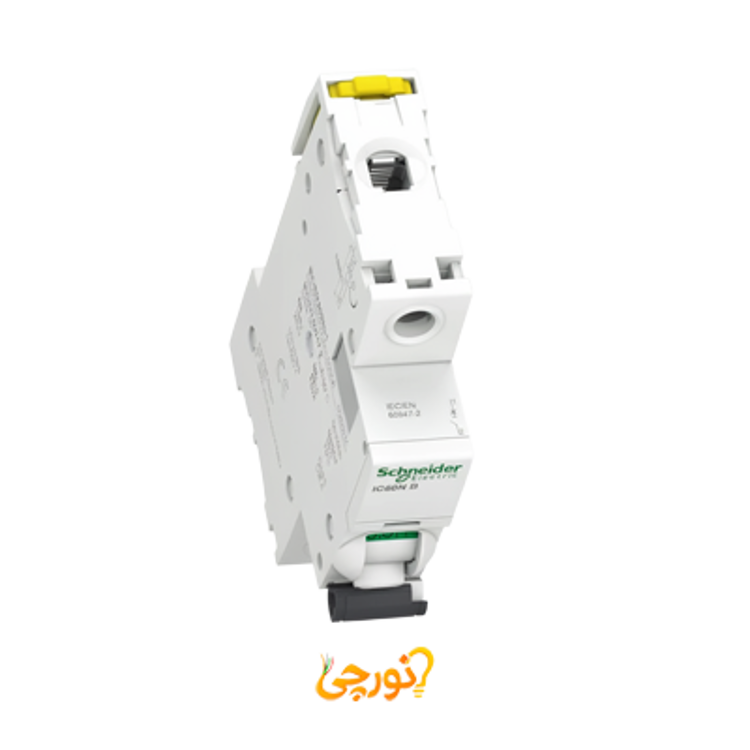

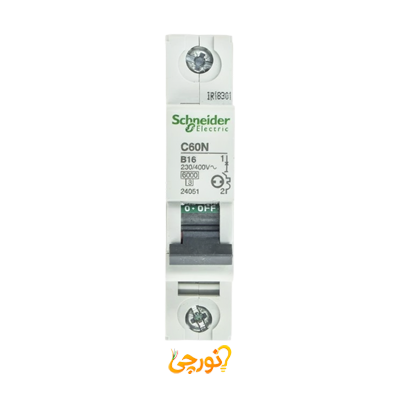

کلید مینیاتوری تک پل 25 آمپر اشنایدر، یک محصول تخصصی و باکیفیت از سری Multi 9 شرکت «اشنایدر الکتریک» (Schneider Electric) با کد فنی 24053 است. این کلید که با نام اختصاری C60N نیز شناخته می‌شود، به‌طور ویژه برای حفاظت از مدارهای روشنایی در سیستم‌های توزیع AC طراحی شده است. با بهره‌گیری از منحنی قطع B، این کلید حساسیت بالایی از خود نشان می‌دهد و در جریان‌های بین 3 تا 5 برابر جریان نامی خود قطع می‌شود. این ویژگی آن را به گزینه‌ای ایده‌آل برای حفاظت از بارهای مقاومتی و حساس مانند چراغ‌های LED، لامپ‌های کم‌مصرف و سایر تجهیزات روشنایی تبدیل می‌کند و از قطع ناخواسته در اثر جریان‌های هجومی کوچک جلوگیری می‌نماید.

ساختار و ویژگی‌های فنی

• برند و سری: محصولی از شرکت «اشنایدر الکتریک»، از سری معتبر Multi 9 با نام اختصاری C60N.
• کد فنی: 24053
• تعداد پل: تک پل (1P) و مناسب برای سیستم‌های تک فاز (یک فاز + یک نول).
• جریان نامی (In): 25 آمپر، که برای حفاظت از مصرف‌کننده‌ها با جریان متوسط تا بالا طراحی شده است.
• ظرفیت قطع (Icn): 6 کیلوآمپر در ولتاژ 400/230 ولت AC، با ظرفیت قطع بالاتر در ولتاژهای پایین‌تر (تا 20kA در ولتاژ 230/240 ولت AC).
• منحنی قطع (Trip Curve): از نوع B است. این کلیدها در جریان‌های بین 3 تا 5 برابر جریان نامی خود قطع می‌شوند که برای حفاظت از مدارات روشنایی و بارهای حساس الکترونیکی ایده‌آل است.
• ولتاژ کاری (Ue): تا 440 ولت در شبکه‌های AC.
• نوع شبکه: AC
• تکنولوژی حفاظت: حرارتی - مغناطیسی (Thermal-Magnetic) برای حفاظت در برابر اضافه‌بار و اتصال کوتاه.
• ولتاژ عایق نامی (Ui): 500 ولت
• استانداردها: تولید و تست این محصول مطابق با استانداردهای بین‌المللی IEC 60898-1 و IEC 60947-2 انجام می‌شود.
• نصب: قابلیت نصب آسان بر روی ریل DIN متقارن 35 میلی‌متری.

کاربردها و مصارف

به دلیل منحنی قطع B، جریان نامی 25 آمپر و طراحی متمرکز بر شبکه‌های AC، این کلید مینیاتوری طیف گسترده‌ای از کاربردها را پوشش می‌دهد:

• حفاظت از مدارات روشنایی: ایده‌آل برای حفاظت از مدارات روشنایی در ساختمان‌های مسکونی، تجاری و اداری، از جمله چراغ‌های LED، فلورسنت و هالوژن.
• حفاظت از تجهیزات حساس الکترونیکی: برای شاخه‌هایی که تجهیزات حساسی مانند منابع تغذیه، سیستم‌های کنترلی و دستگاه‌های صوتی و تصویری را تغذیه می‌کنند.
• مدارهای توزیع فرعی: برای حفاظت از شاخه‌هایی که عمدتاً بارهای مقاومتی و کم‌جریان را تشکیل می‌دهند.
• کاربردهای عمومی: در هر مداری که نیاز به حفاظت دقیق در برابر اضافه‌بارهای کوچک و جلوگیری از تریپ‌های کاذب وجود دارد.

نکات مهم در هنگام خرید و نصب

برای اطمینان از خرید محصول اصل، حتماً از نمایندگی‌های معتبر اشنایدر تهیه کنید و به کد فنی 24053 و مشخصات کامل حک شده روی بدنه کلید دقت نمایید. نکته بسیار مهم: این کلید با منحنی قطع B برای کاربردهای روشنایی و مدارات حساس ایده‌آل است. برای موتورها و بارهای القایی با جریان راه‌اندازی (Inrush) بالا، توصیه می‌شود از کلیدهای مینیاتوری با منحنی قطع C یا D استفاده کنید. نصب این محصول باید حتماً توسط یک برقکار ماهر و متخصص انجام شود و گارانتی 18 ماهه آن از طریق فروشنده‌های معتبر قابل پیگیری است.
