کلید مينياتوری تک فاز 4 آمپر 6kA اشنایدر موتوری AC/DC

معرفی و خرید کلید مینیاتوری تک فاز 4 آمپر 6kA اشنایدر موتوری AC/DC

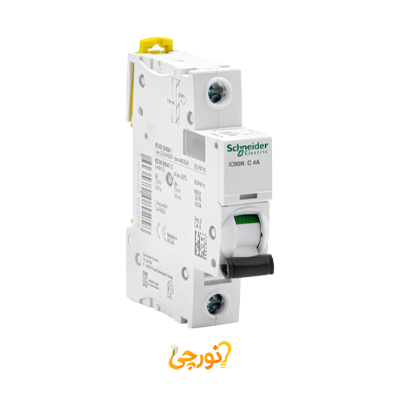

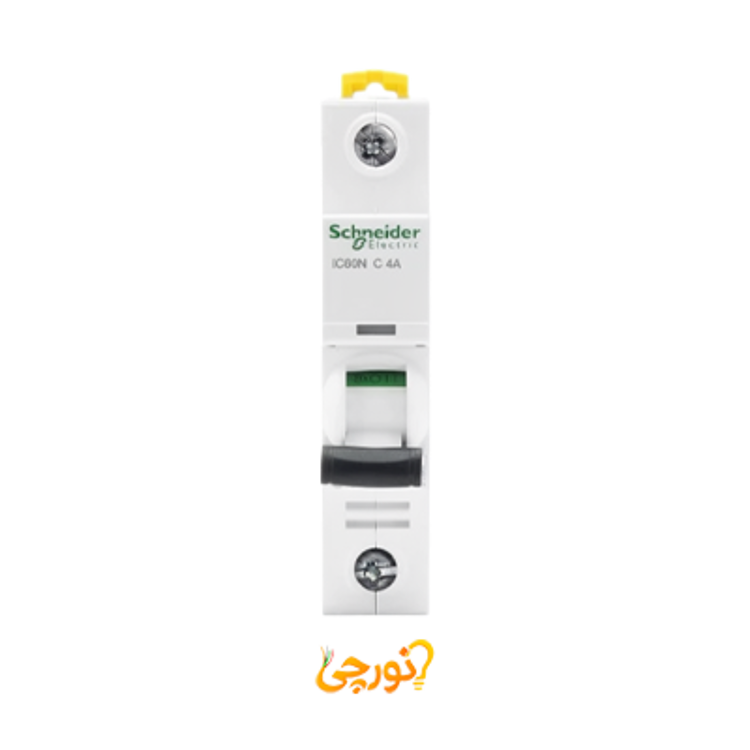

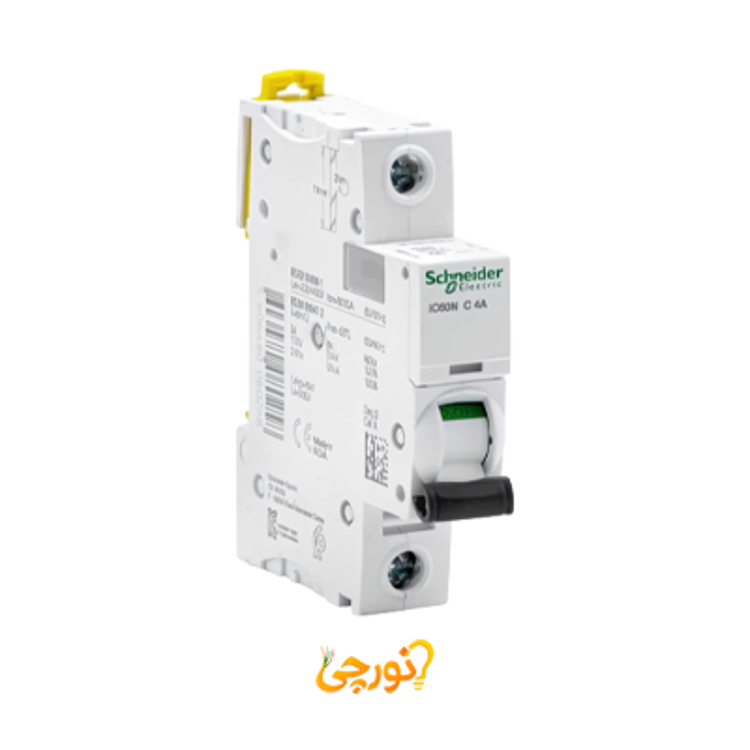

کلید مینیاتوری تک فاز 4 آمپر 6kA اشنایدر موتوری AC/DC، با کد فنی A9F74104 از سری Acti9، یک حفاظت هوشمند و تخصصی برای مدارهای الکتریکی است. این کلید که با نام اختصاری C60N نیز شناخته می‌شود، به طور خاص برای حفاظت از موتورهای الکتریکی کوچک و سیستم‌های کنترلی طراحی شده است. وظیفه اصلی این قطعه، قطع خودکار جریان در صورت بروز اضافه‌بار (حفاظت حرارتی) یا اتصال کوتاه (حفاظت مغناطیسی) است. قابلیت کارکرد با ولتاژهای AC و DC، گستره کاربری آن را به طور قابل توجهی افزایش می‌دهد. با انتخاب و خرید کلید مینیاتوری اشنایدر، شما از کیفیت، دقت و ایمنی بالای محصولات یک برند جهانی بهره‌مند می‌شوید. برای اطلاع از قیمت کلید مینیاتوری 4 آمپر اشنایدر و مشخصات فنی کامل آن، ادامه مطلب را مطالعه فرمایید.

مشخصات فنی و ویژگی‌های کلیدی کلید مینیاتوری اشنایدر مدل A9F74104

برای اطمینان از انتخابی درست و هماهنگی کامل با نیازهای الکتریکی سیستم خود، توجه به مشخصات فنی زیر ضروری است:

• کد فنی: A9F74104
• سری ساخت: Acti9
• کاربرد محصول: مخصوص سیستم موتوری
• نام اختصاری: C60N
• تعداد پل (Pole): تک پل (1P) - مناسب برای مدارهای تک فاز.
• تعداد پل محافظت شده: 1
• جریان نامی (In): 4 آمپر - حداکثر جریان قابل تحمل به صورت مداوم.
• نوع شبکه: AC/DC
• محدودیت تریپ مغناطیسی: 5 تا 10 برابر جریان نامی
• واحد تریپ (Trip Curve): تیپ C - مناسب برای حفاظت از مدارهای عمومی و موتورها.
• ولتاژ ضربه نامی [Uimp]: 6 کیلو ولت
• ظرفیت قطع: 6 کیلوآمپر در 230 ولت AC / 10 کیلوآمپر در ولتاژ های زیر 72 ولت DC
• نوع کنترل: اهرم دستی
• حالت نصب: ثابت
• نمایش دهنده حالت اتصال: دارد
• رنج ظرفیت قطع سرویس [Ics]: 6 کیلوآمپر در 230 ولت AC / 10 کیلوآمپر در ولتاژ های زیر 72 ولت DC
• دوام مکانیکی: 20000 بار
• نوع حفاظت: حرارتی مغناطیسی
• میزان گشتاور: 2 نیوتن متر
• نوع نگهدارنده برای نصب: ریل DIN متقارن 35 میلی متری
• وزن محصول: 0.12 کیلوگرم
• اتصالات - ترمینال ها: 16mm² انعطاف پذیر، 25mm² غیرقابل انعطاف
• فاصله مرکز اتصالات از هم: 2 پیچ 9 میلیمتری
• استاندارد مناطق گرمسیری: 2IEC 60068-1
• نسبت رطوبت: %95 در 55 درجه سانتیگراد
• ارتفاع مجاز برای نصب: 2000 متر
• دمای مجاز محیط برای عملکرد: 60 تا 25- درجه سانتیگراد
• دمای مجاز محیط برای انبار: 70 تا 40- درجه سانتیگراد
• استاندارد عایق: IEC 60947-2
• استانداردها: IEC 60898 و IEC 60947-2
• مدت زمان گارانتی: 24 ماه

کاربردها و مصارف رایج کلید مینیاتوری 4 آمپر اشنایدر

این کلید مینیاتوری تخصصی به دلیل طراحی دقیق و ویژگی‌های حفاظتی موتوری، در صنایع مختلف و تأسیسات برقی کاربرد فراوانی دارد:

• تابلوهای فرمان صنعتی: حفاظت از مدارهای فرمان، فن‌های خنک‌کننده تابلو و رله‌های کنترلی.
• محافظت از موتورهای کوچک: راه‌اندازی ایمن موتورهای الکتریکی با توان پایین مانند موتورهای پمپ‌ها، پرکن‌ها و سیستم‌های اتوماسیون.
• سیستم‌های کنترلی و ابزار دقیق: استفاده در مدارهای تغذیه تجهیزات حساس که به جریان دقیق و حفاظت در برابر نوسانات نیاز دارند.
• تجهیزات پزشکی و آزمایشگاهی: حفاظت از دستگاه‌هایی که نیاز به کلید با جریان نامی پایین و قابلیت اطمینان بالا دارند.
• چراغ‌های اضطراری و سیگنال: مدیریت و حفاظت از مدارهای روشنایی سیگنالینگ و شاخص‌های وضعیت در سیستم‌های بزرگ.

نکات مهم هنگام خرید و نصب کلید مینیاتوری اشنایدر

برای خرید کلید مینیاتوری 4 آمپر AC/DC اصل، به کد فنی دقیق (A9F74104)، سری ساخت (Acti9) و مشخصات حک شده روی بدنه دقت کنید. همواره از فروشگاه‌های معتبر لوازم برق صنعتی یا نمایندگی‌های رسمی این برند خریداری کنید تا از اصالت کالا اطمینان حاصل نمایید. به دلیل ماهیت حساس این قطعه در حفاظت از سیستم، نصب و سیم‌کشی آن حتماً باید توسط یک تکنسین برق ماهر و با تجربه انجام شود تا تمامی اصول ایمنی رعایت شده و سیستم به درستی و بدون خطر عمل کند.
