کلید مينياتوری دو پل 25 آمپر 6kA اشنایدر موتوری AC/DC

معرفی و خرید کلید مينياتوری دو پل 25 آمپر 6kA اشنایدر موتوری AC/DC

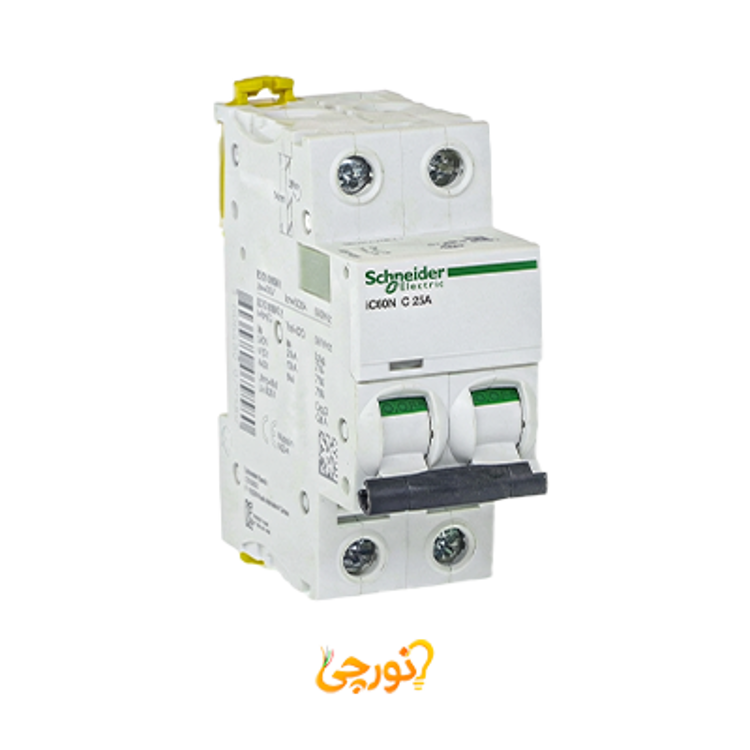

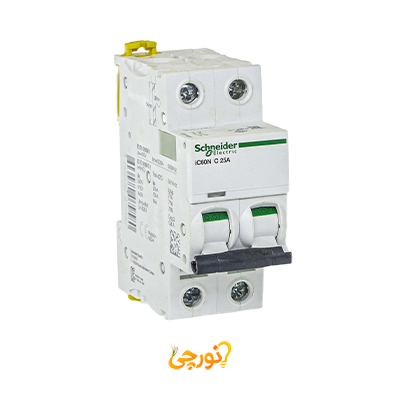

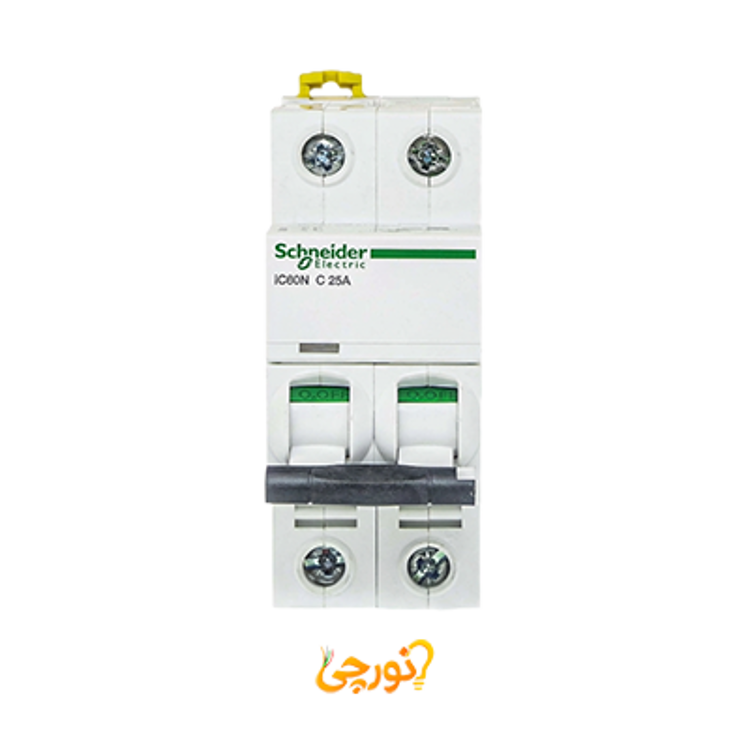

کلید مينياتوری دو پل 25 آمپر تیپ C اشنایدر A9F74225، یک کلید مینیاتوری (MCB) ماژولار و تخصصی از برند معتبر «اشنایدر» (Schneider) و از خانواده پیشرو Acti9 است که برای **حفاظت از مدارهای توزیع و موتوری** طراحی شده است. این کلید با ساختار حرارتی-مغناطیسی، در برابر اضافه‌بار و اتصال کوتاه از مدار محافظت می‌کند. این مدل به طور خاص برای **شبکه‌های AC/DC** طراحی شده و در تابلوهای تک فاز و کنترلی عملکردی قابل اتکا دارد. ساختار دو پل (2P) امکان قطع هم‌زمان دو هادی (فاز و نول) را فراهم کرده و تریپ تیپ C آن برای تحمل جریان هجومی متوسط در بسیاری از کاربردهای عمومی و موتورهای کوچک، انتخابی استاندارد و مناسب است.

مشخصات فنی و ویژگی‌های کلیدی کلید مینیاتوری اشنایدر

برای انتخاب درست و هماهنگی کامل با نیاز تابلو و مدار، بررسی مشخصات زیر ضروری است:

• کد فنی (مدل پیشنهادی متناظر): A9F74225
• سری ساخت: Acti9
• تعداد پل (Pole): دو پل (2P) - قطع هم‌زمان دو مسیر/هادی (فاز و نول).
• جریان نامی (In): 25 آمپر - مناسب مدارهای فرمان، کنترل و موتورهای با جریان متوسط تا بالا.
• ولتاژ کاری: AC/DC - سازگار با شبکه‌های برق متناوب تا ولتاژ 400 ولت و مستقیم تا ولتاژ 125 ولت.
• ظرفیت قطع (Icn/Ics): 6 کیلوآمپر (Icn) در 400 ولت AC و 10 کیلوآمپر (Icn) در ولتاژ های زیر 125 ولت DC.
• نوع حفاظت: حرارتی و مغناطیسی (Thermal-Magnetic) - حفاظت کامل در برابر اضافه‌بار و اتصال کوتاه.
• واحد تریپ (Trip Curve): تیپ C - مناسب تحمل جریان هجومی متوسط (5 تا 10 برابر جریان نامی).

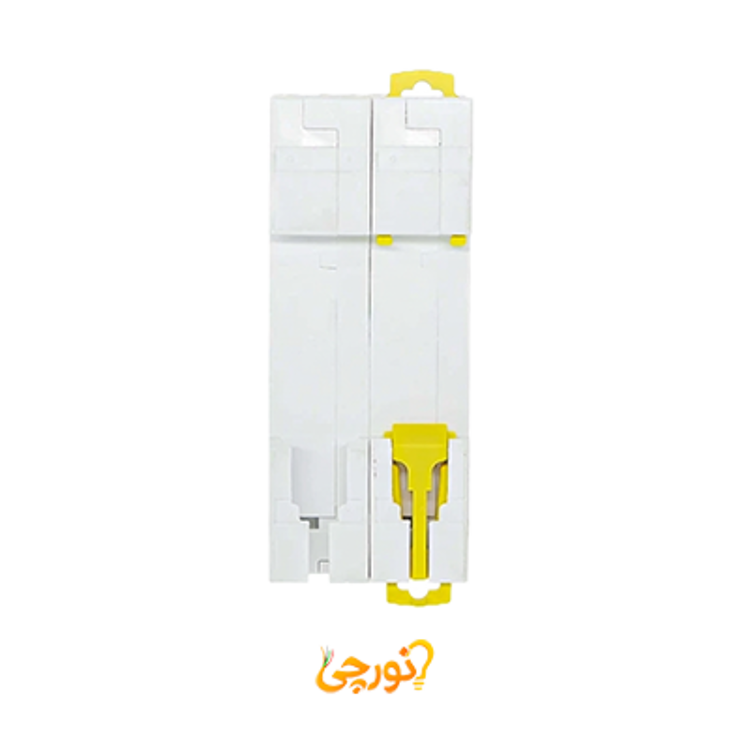

• نحوه نصب: نصب سریع و آسان روی ریل استاندارد DIN (TS35).
• استانداردها: مطابق با EN/IEC 60947-2 و IEC 60898.
• نشانگر وضعیت: دارد (نشانگر قطع و وصل) برای تشخیص سریع وضعیت کلید در تابلو.
• گارانتی: گارانتی معتبر 24 ماهه

کاربردها و مصارف رایج کلید مینیاتوری اشنایدر

این کلید با جریان نامی 25 آمپر، ساختار دو پل و تریپ C، برای حفاظت دقیق شاخه‌های با جریان متوسط در تابلوهای صنعتی و توزیع تک فاز بسیار کاربردی است:

• حفاظت از موتورهای تک فاز: ایده‌آل برای پمپ‌ها، فن‌های تک فاز و سایر تجهیزات موتوری با جریان نامی متوسط.
• مدارهای فرمان و کنترل: حفاظت از تغذیه PLC، رله‌ها، تایمرها و سایر تجهیزات کنترلی که از برق تک فاز AC/DC استفاده می‌کنند.
• توزیع توان در تابلوهای فرعی: استفاده به عنوان کلید شاخه برای مدارهای توزیع با مصرف متوسط تک فاز.
• کاربردهای موتوری خاص: پروژه‌هایی که نیاز به حفاظت از موتورهای AC/DC با جریان هجومی متوسط دارند.

نکات مهم هنگام خرید و نصب کلید مینیاتوری اشنایدر

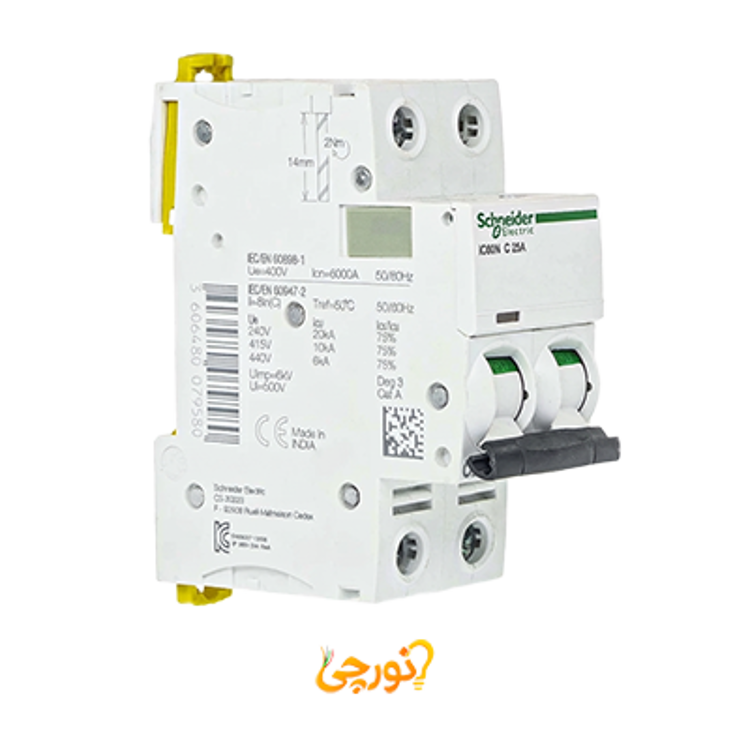

برای خرید محصول اصل، به کد فنی دقیق A9F74225، لوگوی Schneider و مشخصات حک‌شده روی بدنه (جریان نامی 25A، تعداد پل 2P، قدرت قطع 6kA در 400V AC و تیپ عملکرد C) دقت کنید. نکته حیاتی: این کلید از تیپ C است که برای کاربردهای عمومی و موتورهای با جریان هجومی متوسط مناسب است. برای موتورهای سنگین با جریان هجومی بسیار بالا، باید از تریپ تیپ D استفاده کرد. نصب باید توسط تکنسین ماهر انجام گردد.
