کلید مينياتوری دو پل 32 آمپر 6kA اشنایدر روشنایی AC

معرفی و خرید کلید مينياتوری دو پل 32 آمپر 6kA اشنایدر روشنایی AC

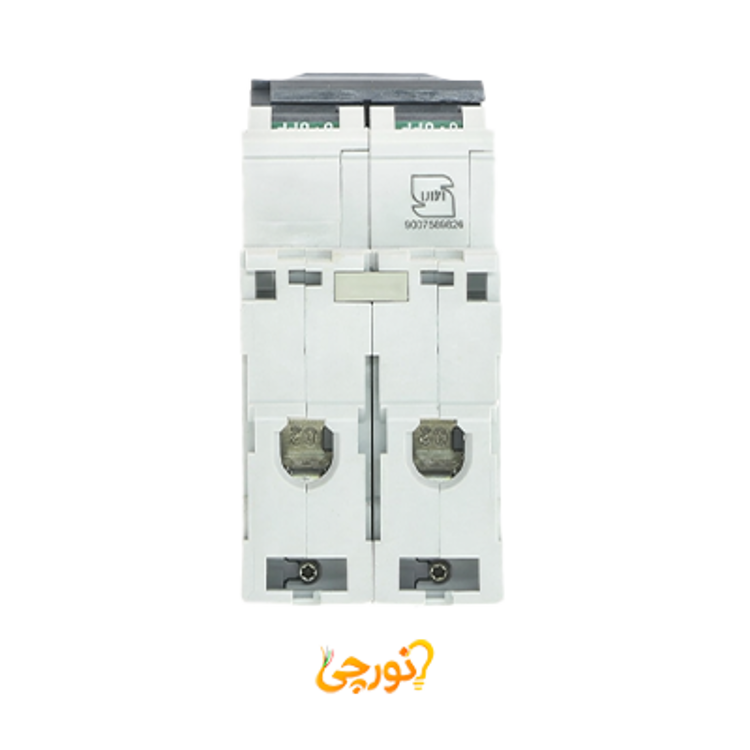

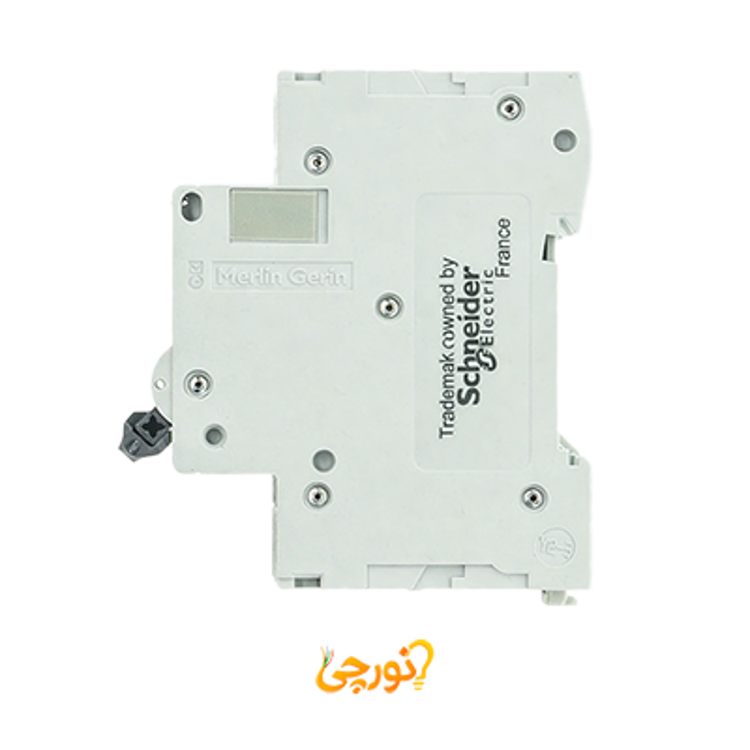

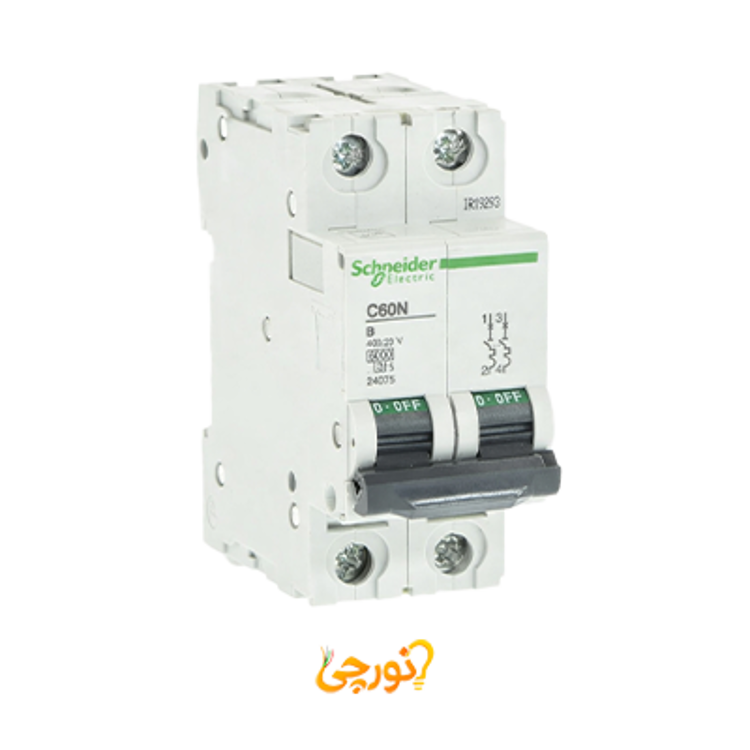

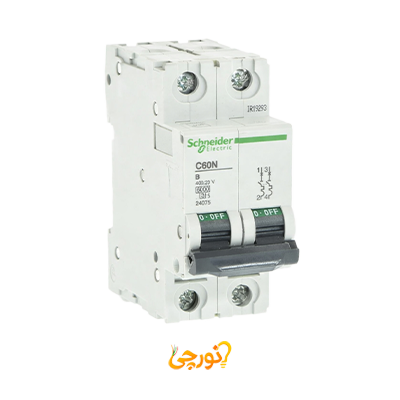

کلید مينياتوری دو پل 32 آمپر تیپ B اشنایدر 24080، یک کلید مینیاتوری (MCB) ماژولار و تخصصی از برند معتبر «اشنایدر» (Schneider) و از خانواده پیشرو Multi 9 است که برای حفاظت از مدارهای توزیع و روشنایی طراحی شده است. این کلید با ساختار حرارتی-مغناطیسی، در برابر اضافه‌بار و اتصال کوتاه از مدار محافظت می‌کند. این مدل به طور خاص برای شبکه‌های AC طراحی شده و در تابلوهای تک فاز و کنترلی عملکردی قابل اتکا دارد. ساختار دو پل (2P) امکان قطع هم‌زمان دو هادی (فاز و نول) را فراهم کرده و تریپ تیپ B آن برای تحمل جریان هجومی پایین در کاربردهای روشنایی و مدارهای حساس، انتخابی استاندارد و مناسب است.

مشخصات فنی و ویژگی‌های کلیدی کلید مینیاتوری اشنایدر

برای انتخاب درست و هماهنگی کامل با نیاز تابلو و مدار، بررسی مشخصات زیر ضروری است:

• کد فنی (مدل پیشنهادی متناظر): 24080
• سری ساخت: Multi 9
• نام اختصاری: C60N
• تعداد پل (Pole): دو پل (2P) - قطع هم‌زمان دو مسیر/هادی (فاز و نول).
• جریان نامی (In): 32 آمپر - مناسب مدارهای روشنایی و کنترل با جریان پایین.
• ولتاژ کاری: AC - سازگار با شبکه‌های برق متناوب.
• ظرفیت قطع (Icn/Ics): 6 کیلوآمپر در 400/230 ولت AC.
• نوع حفاظت: حرارتی و مغناطیسی (Thermal-Magnetic) - حفاظت کامل در برابر اضافه‌بار و اتصال کوتاه.
• واحد تریپ (Trip Curve): تیپ B - مناسب تحمل جریان هجومی پایین (3 تا 5 برابر جریان نامی).
• نحوه نصب: نصب سریع و آسان روی ریل استاندارد DIN.
• استانداردها: مطابق با IEC 60898 و IEC 60947-2.
• نشانگر وضعیت: دارد (نشانگر قطع و وصل) برای تشخیص سریع وضعیت کلید در تابلو.
• گارانتی: گارانتی معتبر 24 ماهه

کاربردها و مصارف رایج کلید مینیاتوری اشنایدر

این کلید با جریان نامی 32 آمپر، ساختار دو پل و تریپ B، برای حفاظت دقیق شاخه‌های با جریان پایین در تابلوهای روشنایی و توزیع تک فاز بسیار کاربردی است:

• حفاظت از مدارهای روشنایی: ایده‌آل برای چراغ‌های LED، لامپ‌های کم مصرف و سایر سیستم‌های روشنایی با جریان نامی پایین.
• مدارهای فرمان و کنترل: حفاظت از تغذیه PLC، رله‌ها، تایمرها و سایر تجهیزات کنترلی که از برق تک فاز AC استفاده می‌کنند.
• توزیع توان در تابلوهای فرعی: استفاده به عنوان کلید شاخه برای مدارهای توزیع با مصرف پایین تک فاز.
• کاربردهای خاص: پروژه‌هایی که نیاز به حفاظت از تجهیزات حساس با جریان هجومی پایین دارند.

نکات مهم هنگام خرید و نصب کلید مینیاتوری اشنایدر

برای خرید محصول اصل، به کد فنی دقیق 24080، لوگوی Schneider و مشخصات حک‌شده روی بدنه (جریان نامی 32A، تعداد پل 2P، قدرت قطع 6kA در 400/230V AC و تیپ عملکرد B) دقت کنید. نکته حیاتی: این کلید از تیپ B است که برای کاربردهای روشنایی و مدارهای با جریان هجومی پایین مناسب است. برای کاربردهای عمومی با جریان هجومی متوسط، باید از تریپ تیپ C استفاده کرد. نصب باید توسط تکنسین ماهر انجام گردد.
