کلید مينياتوری دو پل 63 آمپر 6kA اشنایدر موتوری AC

معرفی و خرید کلید مينياتوری دو پل 63 آمپر 6kA اشنایدر موتوری AC

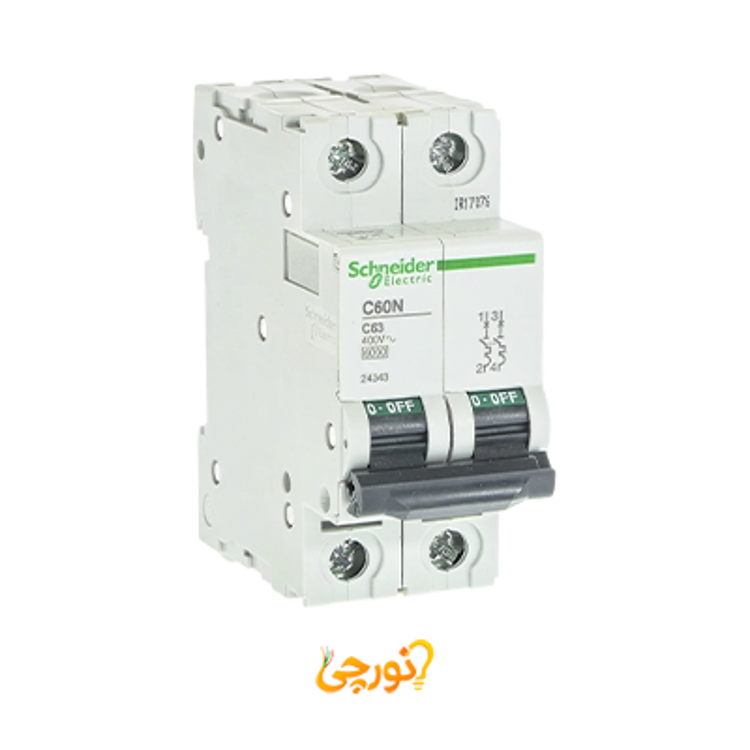

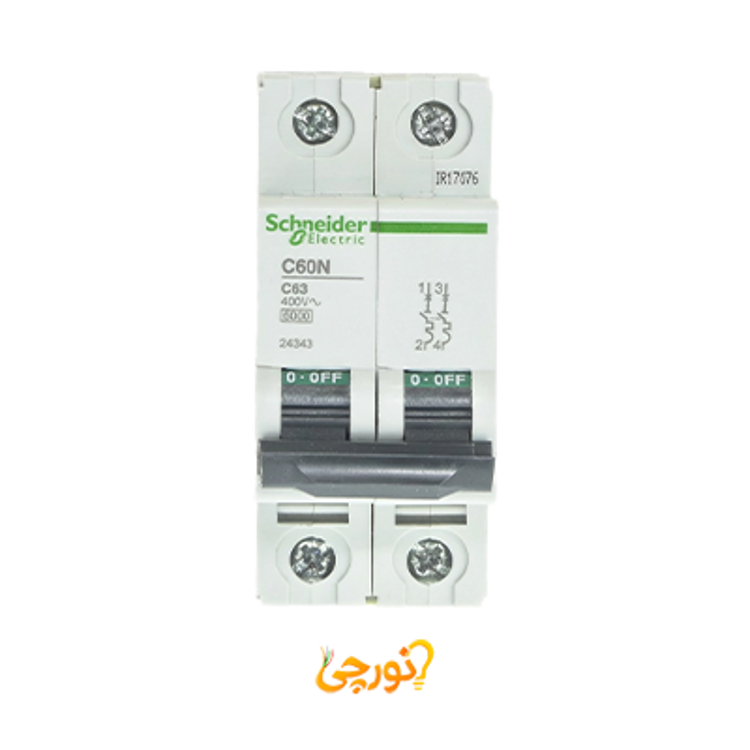

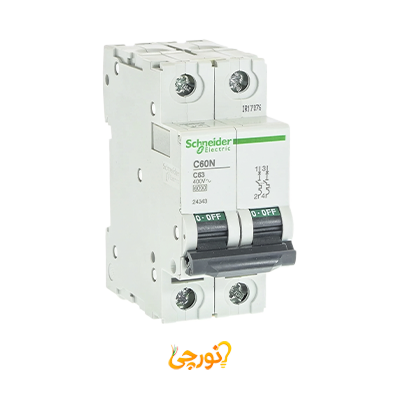

کلید مينياتوری دو پل 63 آمپر تیپ C اشنایدر 24343، یک کلید مینیاتوری (MCB) ماژولار و تخصصی از برند معتبر «اشنایدر» (Schneider) و از خانواده پیشرو C60N است که برای **حفاظت از مدارهای توزیع و موتوری** طراحی شده است. این کلید با ساختار حرارتی-مغناطیسی، در برابر اضافه‌بار و اتصال کوتاه از مدار محافظت می‌کند. این مدل به طور خاص برای **شبکه‌های AC** طراحی شده و در تابلوهای تک فاز و کنترلی عملکردی قابل اتکا دارد. ساختار دو پل (2P) امکان قطع هم‌زمان دو هادی (فاز و نول) را فراهم کرده و تریپ تیپ C آن برای تحمل جریان هجومی متوسط در بسیاری از کاربردهای عمومی و موتورهای کوچک، انتخابی استاندارد و مناسب است.

مشخصات فنی و ویژگی‌های کلیدی کلید مینیاتوری اشنایدر

برای انتخاب درست و هماهنگی کامل با نیاز تابلو و مدار، بررسی مشخصات زیر ضروری است:

• کد فنی (مدل پیشنهادی متناظر): 24343
• سری ساخت: C60N
• تعداد پل (Pole): دو پل (2P) - قطع هم‌زمان دو مسیر/هادی (فاز و نول).
• جریان نامی (In): 63 آمپر - مناسب مدارهای فرمان، کنترل و موتورهای با جریان بالا.
• ولتاژ کاری: AC - سازگار با شبکه‌های برق متناوب تا ولتاژ 440 ولت.
• ظرفیت قطع (Icn/Ics): 6 کیلوآمپر (Icn) در 440 ولت AC.
• نوع حفاظت: حرارتی و مغناطیسی (Thermal-Magnetic) - حفاظت کامل در برابر اضافه‌بار و اتصال کوتاه.
• واحد تریپ (Trip Curve): تیپ C - مناسب تحمل جریان هجومی متوسط (5 تا 10 برابر جریان نامی).
• نحوه نصب: نصب سریع و آسان روی ریل استاندارد DIN.
• استانداردها: مطابق با IEC 60898 و IEC 60947-2.
• نشانگر وضعیت: دارد (نشانگر قطع و وصل) برای تشخیص سریع وضعیت کلید در تابلو.
• گارانتی: گارانتی معتبر 24 ماهه

کاربردها و مصارف رایج کلید مینیاتوری اشنایدر

این کلید با جریان نامی 63 آمپر، ساختار دو پل و تریپ C، برای حفاظت دقیق شاخه‌های با جریان بالا در تابلوهای صنعتی و توزیع تک فاز بسیار کاربردی است:

• حفاظت از موتورهای تک فاز: ایده‌آل برای پمپ‌ها، فن‌های تک فاز و سایر تجهیزات موتوری با جریان نامی بالا.
• مدارهای فرمان و کنترل: حفاظت از تغذیه PLC، رله‌ها، تایمرها و سایر تجهیزات کنترلی که از برق تک فاز AC استفاده می‌کنند.
• توزیع توان در تابلوهای فرعی: استفاده به عنوان کلید شاخه برای مدارهای توزیع با مصرف بالا تک فاز.
• کاربردهای موتوری خاص: پروژه‌هایی که نیاز به حفاظت از موتورهای AC با جریان هجومی متوسط دارند.

نکات مهم هنگام خرید و نصب کلید مینیاتوری اشنایدر

برای خرید محصول اصل، به کد فنی دقیق 24343، لوگوی Schneider و مشخصات حک‌شده روی بدنه (جریان نامی 63A، تعداد پل 2P، قدرت قطع 6kA در 440V AC و تیپ عملکرد C) دقت کنید. نکته حیاتی: این کلید از تیپ C است که برای کاربردهای عمومی و موتورهای با جریان هجومی متوسط مناسب است. برای موتورهای سنگین با جریان هجومی بسیار بالا، باید از تریپ تیپ D استفاده کرد. نصب باید توسط تکنسین ماهر انجام گردد.
