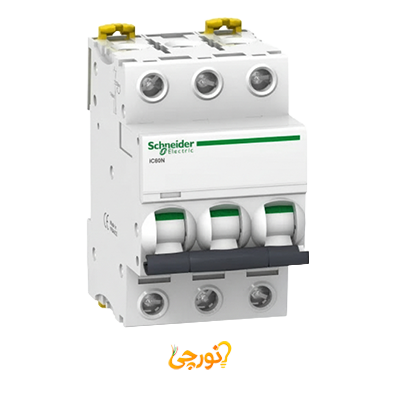

کلید مينياتوری سه فاز 25 آمپر 10kA اشنایدر موتوری AC/DC

کلید مينياتوری سه فاز 25 آمپر 10kA اشنایدر موتوری AC/DC

کلید مینیاتوری سه پل 25 آمپر تیپ C اشنایدر Acti9 C60H، یک کلید مینیاتوری (MCB) ماژولار و قدرتمند از برند معتبر «اشنایدر الکتریک» (Schneider Electric) و از خانواده پیشرفته Acti9 است که برای **حفاظت از مدارهای توزیع و موتوری** طراحی شده است. این کلید با ساختار حرارتی-مغناطیسی، در برابر اضافه‌بار و اتصال کوتاه از مدار محافظت می‌کند. ویژگی برجسته این مدل، **ظرفیت قطع بسیار بالا (10kA)** و قابلیت استفاده در **شبکه‌های AC و DC** است که آن را برای کاربردهای حساس و صنعتی ایده‌آل می‌سازد. ساختار سه پل (3P) آن امکان قطع هم‌زمان سه هادی را فراهم می‌کند. تریپ تیپ C این کلید، برای تحمل جریان هجومی متوسط در بسیاری از کاربردهای عمومی و موتورها، انتخابی استاندارد و اقتصادی محسوب می‌شود.

مشخصات فنی و ویژگی‌های کلیدی کلید مینیاتوری اشنایدر

برای انتخاب درست و هماهنگی کامل با نیاز تابلو و مدار، بررسی مشخصات زیر ضروری است:

• کد فنی (مدل پیشنهادی متناظر): A9F84325
• سری ساخت: Acti9 C60H
• تعداد پل (Pole): سه پل (3P) - قطع هم‌زمان سه مسیر/هادی.
• جریان نامی (In): 25 آمپر - مناسب مدارهای با جریان متوسط تا بالا.
• ولتاژ کاری: AC/DC - سازگار با شبکه برق متناوب و مستقیم.
• ظرفیت قطع (Icn/Icu): 10kA در 400 ولت AC و 15kA در ولتاژهای زیر 180 ولت DC.
• نوع حفاظت: حرارتی و مغناطیسی (Thermal-Magnetic) - حفاظت کامل در برابر اضافه‌بار و اتصال کوتاه.
• واحد تریپ (Trip Curve): تیپ C - مناسب تحمل جریان هجومی متوسط (5 تا 10 برابر جریان نامی).
• نحوه نصب: نصب سریع و آسان روی ریل استاندارد DIN (TS35).
• استانداردها: مطابق با IEC/EN 60898-1 و IEC/EN 60947-2.
• نشانگر وضعیت: دارد - برای تشخیص سریع وضعیت کلید در تابلو.
• گارانتی: گارانتی معتبر ۲۴ ماهه

کاربردها و مصارف رایج کلید مینیاتوری اشنایدر

این کلید با جریان نامی 25 آمپر، ساختار سه پل، تریپ C و ظرفیت قطع فوق‌العاده بالا، برای حفاظت دقیق شاخه‌های مختلف در تابلوهای صنعتی و تجاری که نیاز به ایمنی بالاتری دارند، بسیار کاربردی است:

• حفاظت از موتورهای سه فاز متوسط: ایده‌آل برای پمپ‌ها، فن‌ها و ماشین‌آلات صنعتی که جریان نامی بالاتری دارند.
• مدارهای فرمان و کنترل: حفاظت از تغذیه PLC، رله‌ها، تایمرها و سایر تجهیزات کنترلی که از برق سه فاز استفاده می‌کنند.
• توزیع توان در تابلوهای فرعی: استفاده به عنوان کلید شاخه برای مدارهای توزیع با جریان متوسط تا بالا سه فاز.
• توزیع اصلی در تابلوهای فرعی صنعتی: به دلیل ظرفیت قطع بالا، برای استفاده در ورودی تابلوهایی که پتانسیل اتصال کوتاه بالاتری دارند، ایده‌آل است.

نکات مهم هنگام خرید و نصب کلید مینیاتوری اشنایدر

برای خرید محصول اصل، به کد فنی دقیق A9F84325، لوگوی Schneider Electric و مشخصات حک‌شده روی بدنه (جریان نامی، تعداد پل، قدرت قطع 10kA و تیپ عملکرد C) دقت کنید. نکته حیاتی: این کلید با ظرفیت قطع 10kA (سری H) برای مکان‌هایی با پتانسیل اتصال کوتاه بالاتر مناسب است. برای مصارف عمومی با جریان اتصال کوتاه پایین‌تر، می‌توان از مدل‌های 6kA (سری N) استفاده کرد. این کلید برای هر دو شبکه AC و DC طراحی شده است. نصب باید توسط تکنسین ماهر انجام گردد.
