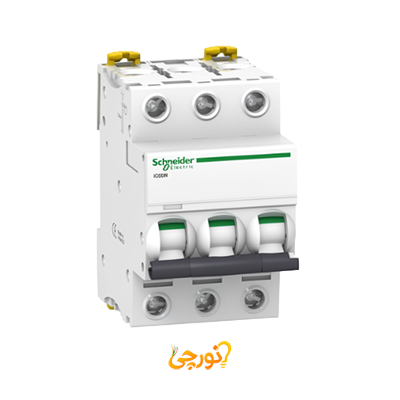

کلید مينياتوری سه فاز 32 آمپر 6kA اشنایدر موتوری AC/DC

معرفی و خرید

کلید مينياتوری سه فاز 32 آمپر 6kA اشنایدر موتوری AC/DC

کلید مینیاتوری سه پل 32 آمپر تیپ C اشنایدر Acti9 C60N، یک کلید مینیاتوری (MCB) ماژولار و پیشرفته از برند معتبر «اشنایدر الکتریک» (Schneider Electric) و از خانواده برتر Acti9 است که برای **حفاظت از مدارهای توزیع و موتوری** طراحی شده است. این کلید با ساختار حرارتی-مغناطیسی، در برابر اضافه‌بار و اتصال کوتاه از مدار محافظت می‌کند. ویژگی برجسته این مدل، قابلیت استفاده در **شبکه‌های AC و DC** است که انعطاف‌پذیری بالایی به آن می‌بخشد. ساختار سه پل (3P) آن امکان قطع هم‌زمان سه هادی را فراهم می‌کند. تریپ تیپ C این کلید، برای تحمل جریان هجومی متوسط در بسیاری از کاربردهای عمومی و موتورها، انتخابی استاندارد و اقتصادی محسوب می‌شود.

مشخصات فنی و ویژگی‌های کلیدی کلید مینیاتوری اشنایدر

برای انتخاب درست و هماهنگی کامل با نیاز تابلو و مدار، بررسی مشخصات زیر ضروری است:

• کد فنی (مدل پیشنهادی متناظر): A9F74332
• سری ساخت: Acti9 C60N
• تعداد پل (Pole): سه پل (3P) - قطع هم‌زمان سه مسیر/هادی.
• جریان نامی (In): 32 آمپر - مناسب مدارهای با جریان بالا.
• ولتاژ کاری: AC/DC - سازگار با شبکه برق متناوب و مستقیم.
• ظرفیت قطع (Icn/Icu): 6kA در 400 ولت AC و 10kA در ولتاژهای زیر 180 ولت DC.
• نوع حفاظت: حرارتی و مغناطیسی (Thermal-Magnetic) - حفاظت کامل در برابر اضافه‌بار و اتصال کوتاه.
• واحد تریپ (Trip Curve): تیپ C - مناسب تحمل جریان هجومی متوسط (5 تا 10 برابر جریان نامی).
• نحوه نصب: نصب سریع و آسان روی ریل استاندارد DIN (TS35).
• استانداردها: مطابق با IEC/EN 60898-1 و IEC/EN 60947-2.
• نشانگر وضعیت: دارد - برای تشخیص سریع وضعیت کلید در تابلو.
• گارانتی: گارانتی معتبر ۲۴ ماهه

کاربردها و مصارف رایج کلید مینیاتوری اشنایدر

این کلید با جریان نامی 32 آمپر، ساختار سه پل، تریپ C و قابلیت استفاده در AC/DC، برای حفاظت دقیق شاخه‌های مختلف در تابلوهای صنعتی، تجاری و حتی کاربردهای خاص DC بسیار کاربردی است:

• حفاظت از موتورهای سه فاز قدرتمند: ایده‌آل برای پمپ‌ها، کمپرسورها و ماشین‌آلات صنعتی که جریان نامی بالایی دارند.
• مدارهای فرمان و کنترل: حفاظت از تغذیه PLC، رله‌ها، تایمرها و سایر تجهیزات کنترلی که از برق سه فاز استفاده می‌کنند.
• توزیع توان در تابلوهای فرعی: استفاده به عنوان کلید شاخه برای مدارهای توزیع با جریان بالا سه فاز.
• کاربردهای DC با ولتاژ پایین: مناسب برای سیستم‌های فتوولتائیک خورشیدی (PV) یا تجهیزات DC صنعتی با ولتاژ پایین به دلیل ظرفیت قطع بالا در DC.

نکات مهم هنگام خرید و نصب کلید مینیاتوری اشنایدر

برای خرید محصول اصل، به کد فنی دقیق A9F74332، لوگوی Schneider Electric و مشخصات حک‌شده روی بدنه (جریان نامی، تعداد پل، قدرت قطع و تیپ عملکرد C) دقت کنید. نکته حیاتی: این کلید از تیپ C است که برای کاربردهای عمومی و موتورهای با جریان هجومی متوسط مناسب است. توجه داشته باشید که ظرفیت قطع این کلید در شبکه AC برابر 6kA و در شبکه DC (تا 180 ولت) برابر 10kA است. نصب باید توسط تکنسین ماهر انجام گردد.
