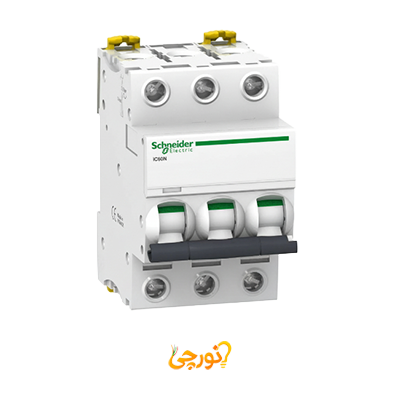

کلید مينياتوری سه فاز 4 آمپر 6kA اشنایدر موتوری AC/DC

معرفی و خرید کلید مينياتوری سه فاز 4 آمپر 6kA اشنایدر موتوری AC/DC

کلید مينياتوری سه پل 4 آمپر تیپ C اشنایدر Acti9 iC60N، یک کلید مینیاتوری (MCB) ماژولار و بسیار پرکاربرد از برند معتبر «اشنایدر الکتریک» (Schneider Electric) و از خانواده پیشرو Acti9 است که برای **حفاظت از مدارهای توزیع و موتوری** طراحی شده است. این کلید با ساختار حرارتی-مغناطیسی، در برابر اضافه‌بار و اتصال کوتاه از مدار محافظت می‌کند. یکی از ویژگی‌های برجسته این مدل، **سازگاری با شبکه‌های AC و DC** است که استفاده از آن را در تابلوهای ترکیبی ممکن می‌سازد. ساختار سه پل (3P) امکان قطع هم‌زمان سه هادی را فراهم کرده و تریپ تیپ C آن برای تحمل جریان هجومی متوسط در بسیاری از کاربردهای عمومی و موتورهای کوچک، انتخابی استاندارد و قابل اتکا است.

مشخصات فنی و ویژگی‌های کلیدی کلید مینیاتوری اشنایدر

برای انتخاب درست و هماهنگی کامل با نیاز تابلو و مدار، بررسی مشخصات زیر ضروری است:

• کد فنی (مدل پیشنهادی متناظر): A9F74304
• سری ساخت: Acti9 iC60N
• تعداد پل (Pole): سه پل (3P) - قطع هم‌زمان سه مسیر/هادی.
• جریان نامی (In): 4 آمپر - مناسب مدارهای فرمان، کنترل و موتورهای کم‌جریان.
• ولتاژ کاری: AC/DC - سازگار با شبکه‌های برق متناوب و مستقیم (طبق محدودیت‌های دیتاشیت).
• ظرفیت قطع (Icn/Icu): 6kA در 400 ولت AC، 10kA در ولتاژهای زیر 180 ولت DC.
• نوع حفاظت: حرارتی و مغناطیسی (Thermal-Magnetic) - حفاظت کامل در برابر اضافه‌بار و اتصال کوتاه.
• واحد تریپ (Trip Curve): تیپ C - مناسب تحمل جریان هجومی متوسط (5 تا 10 برابر جریان نامی).
• نحوه نصب: نصب سریع و آسان روی ریل استاندارد DIN (TS35).
• استانداردها: مطابق با IEC/EN 60898-1 و IEC/EN 60947-2.
• نشانگر وضعیت: دارای نشانگر وضعیت (ON/OFF) برای تشخیص سریع وضعیت کلید در تابلو.
• گارانتی: گارانتی معتبر ۲۴ ماهه

کاربردها و مصارف رایج کلید مینیاتوری اشنایدر

این کلید با جریان نامی 4 آمپر، ساختار سه پل و تریپ C، برای حفاظت دقیق شاخه‌های کم‌جریان در تابلوهای صنعتی و توزیع بسیار کاربردی است:

• حفاظت از موتورهای سه فاز کوچک: ایده‌آل برای پمپ‌ها، فن‌ها و اکتوئیتورهایی که جریان نامی پایینی دارند.
• مدارهای فرمان و کنترل: حفاظت از تغذیه PLC، رله‌ها، تایمرها و سایر تجهیزات کنترلی که از برق سه فاز یا DC استفاده می‌کنند.
• توزیع توان در تابلوهای فرعی: استفاده به عنوان کلید شاخه برای مدارهای توزیع کم‌مصرف سه فاز یا شاخه‌های DC.
• کاربردهای ترکیبی AC/DC: پروژه‌هایی که بخشی از سیستم AC و بخشی DC است و نیاز به کلید ماژولار استاندارد برای حفاظت دارند.

نکات مهم هنگام خرید و نصب کلید مینیاتوری اشنایدر

برای خرید محصول اصل، به کد فنی دقیق A9F74304، لوگوی Schneider Electric و مشخصات حک‌شده روی بدنه (جریان نامی، تعداد پل، قدرت قطع و تیپ عملکرد C) دقت کنید. نکته حیاتی: این کلید از تیپ C است که برای کاربردهای عمومی و موتورهای با جریان هجومی متوسط مناسب است. برای موتورهای سنگین با جریان هجومی بسیار بالا، باید از تریپ تیپ D استفاده کرد. در کاربردهای DC، حتماً محدوده ولتاژ و جریان مجاز مطابق دیتاشیت محصول بررسی شود. نصب باید توسط تکنسین ماهر انجام گردد.
