کلید مينياتوری چهار پل 10 آمپر 6kA اسپکتر موتوری AC

معرفی کلید مینیاتوری چهار پل 10 آمپر 6kA اشنایدر موتوری AC

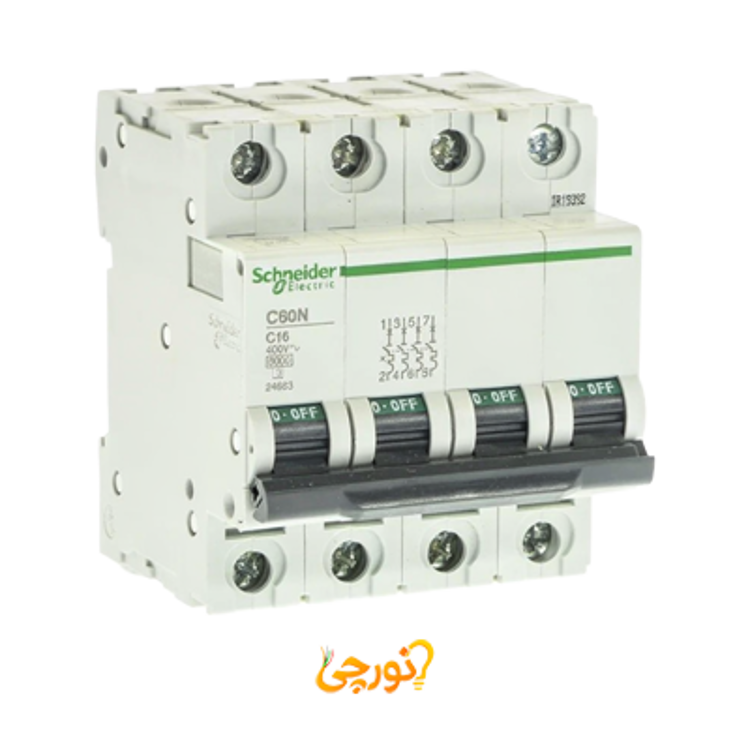

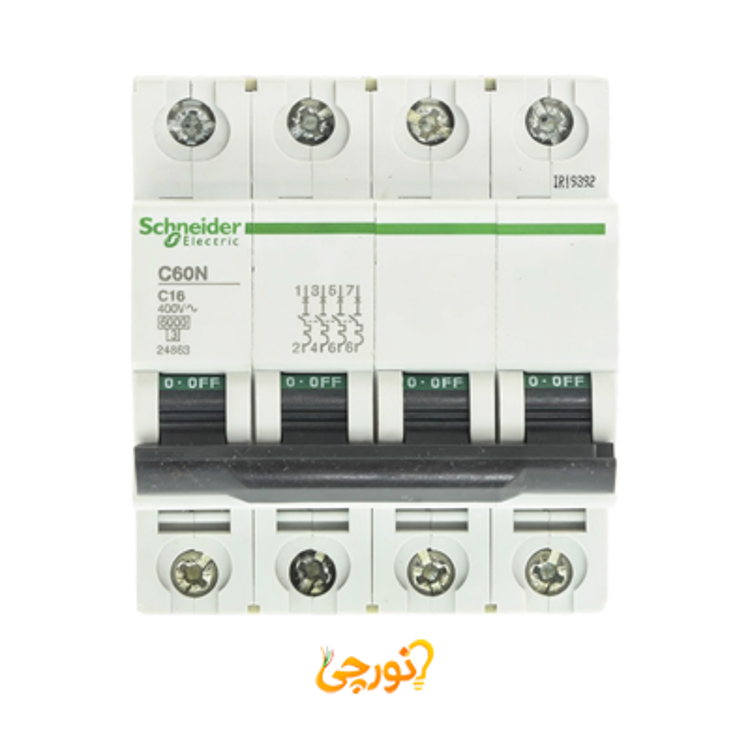

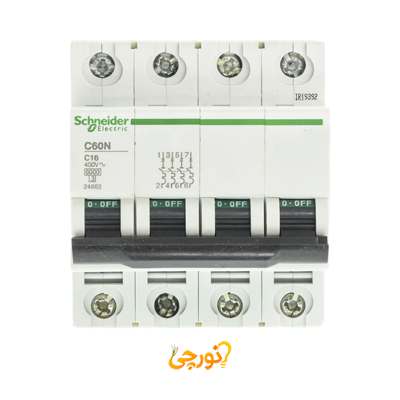

کلید مینیاتوری چهار پل 10 آمپر اشنایدر، یک محصول پیشرفته و باکیفیت از سری Acti9 شرکت «اشنایدر الکتریک» با کد فنی A9F74410 است. این کلید که با نام اختصاری iC60N نیز شناخته می‌شود، برای حفاظت از مدارهای الکتریکی با جریان متوسط در سیستم‌های توزیع و کاربردهای موتوری طراحی شده است. با بهره‌گیری از منحنی قطع C، این کلید تعادل عالی بین حفاظت از مدارات مقاومتی و بارهای القایی با جریان هجومی متوسط برقرار می‌کند. ظرفیت قطع 6 کیلوآمپر در ولتاژهای صنعتی، آن را به گزینه‌ای ایمن و قابل اعتماد برای تابلوهای برق صنعتی و تجاری تبدیل کرده است.

ساختار و ویژگی‌های فنی

• برند و سری: محصولی از شرکت «اشنایدر الکتریک»، از سری پیشرفته Acti9 با نام اختصاری iC60N.
• کد فنی: A9F74410
• تعداد پل: چهار پل (4P) و مناسب برای سیستم‌های سه فاز با ولتاژ اسمی 400 ولت (سه فاز + یک نول).
• جریان نامی (In): 10 آمپر، که برای حفاظت از مصرف‌کننده‌ها با جریان متوسط طراحی شده است.
• ظرفیت قطع (Icn): 6 کیلوآمپر در ولتاژ 400 ولت AC. این کلید دارای ظرفیت قطع بالاتری در ولتاژهای پایین‌تر نیز می‌باشد.
• منحنی قطع (Trip Curve): از نوع C است. این کلیدها در جریان‌های بین 5 تا 10 برابر جریان نامی خود قطع می‌شوند که برای کاربردهای عمومی و موتوری با جریان هجومی متوسط ایده‌آل است.
• ولتاژ کاری (Ue): تا 400 ولت در شبکه‌های AC.
• نوع شبکه: AC
• تکنولوژی حفاظت: حرارتی - مغناطیسی (Thermal-Magnetic) برای حفاظت در برابر اضافه‌بار و اتصال کوتاه.
• ولتاژ عایق نامی (Ui): 500 ولت

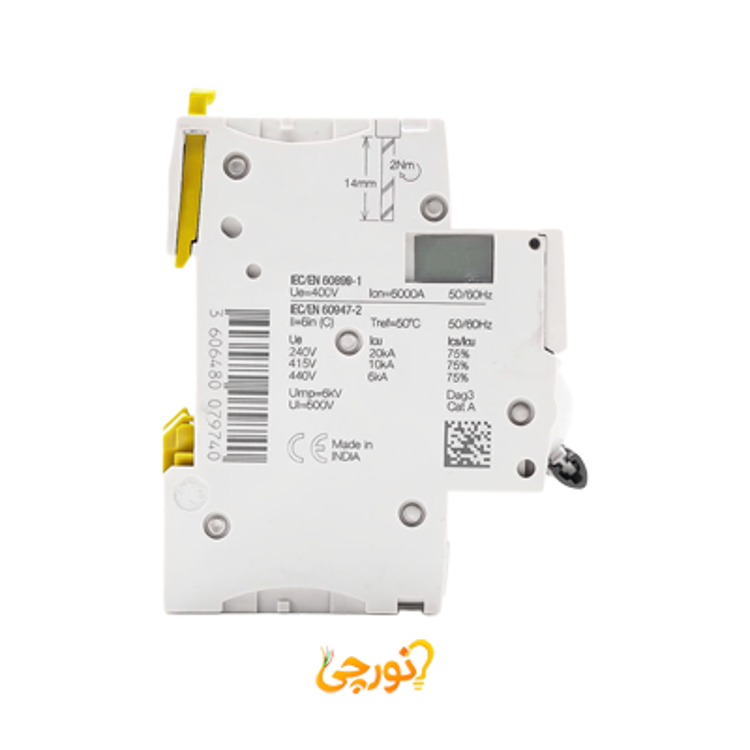

• استانداردها: تولید و تست این محصول مطابق با استانداردهای بین‌المللی IEC 60898-1 و IEC 60947-2 انجام می‌شود.
• نصب: قابلیت نصب آسان بر روی ریل DIN متقارن 35 میلی‌متری.

کاربردها و مصارف

به دلیل جریان نامی 10 آمپر، منحنی قطع C و طراحی ویژه برای کاربردهای موتوری، این کلید مینیاتوری برای موارد زیر بسیار مناسب است:

• حفاظت از موتورهای الکتریکی: مناسب برای حفاظت از موتورهای سه فاز کوچک و متوسط مانند پمپ‌ها، فن‌ها، کمپرسورها و conveyorها.
• حفاظت از مدارات توزیع فرعی: برای شاخه‌های اصلی و فرعی در تابلوهای برق تجاری و صنعتی که نیازمند جریان متوسط هستند.
• سیستم‌های اتوماسیون صنعتی: برای تغذیه و حفاظت از تجهیزات کنترلی مانند PLCها، درایوها و سنسورها در تابلوهای فرمان.
• مدارات روشنایی و پریزها: برای حفاظت از مدارات روشنایی با توان متوسط یا گروه‌های پریز در ساختمان‌های تجاری و صنعتی.

نکات مهم در هنگام خرید و نصب

برای اطمینان از خرید محصول اصل، حتماً از نمایندگی‌های معتبر اشنایدر تهیه کنید و به کد فنی A9F74410 و مشخصات کامل حک شده روی بدنه کلید دقت نمایید. نکته بسیار مهم: این کلید با منحنی قطع C برای کاربردهای عمومی و موتوری با جریان هجومی متوسط مناسب است. برای موتورهای بزرگ با جریان راه‌اندازی (Inrush) بسیار بالا، توصیه می‌شود از کلیدهای مینیاتوری با منحنی قطع D استفاده کنید. نصب این محصول باید حتماً توسط یک برقکار ماهر و متخصص انجام شود و گارانتی 12 ماهه آن از طریق فروشنده‌های معتبر قابل پیگیری است.
