کلید مينياتوری چهار پل 2 آمپر 6kA اشنایدر روشنایی AC/DC

معرفی کلید مینیاتوری چهار پل 2 آمپر 6kA اشنایدر روشنایی AC/DC

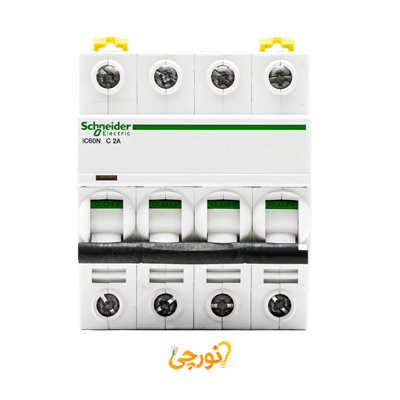

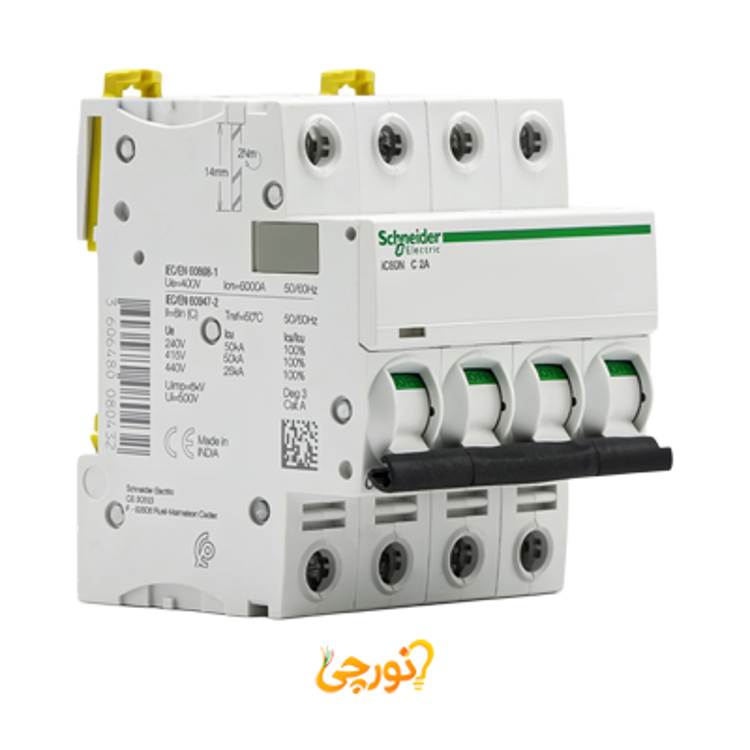

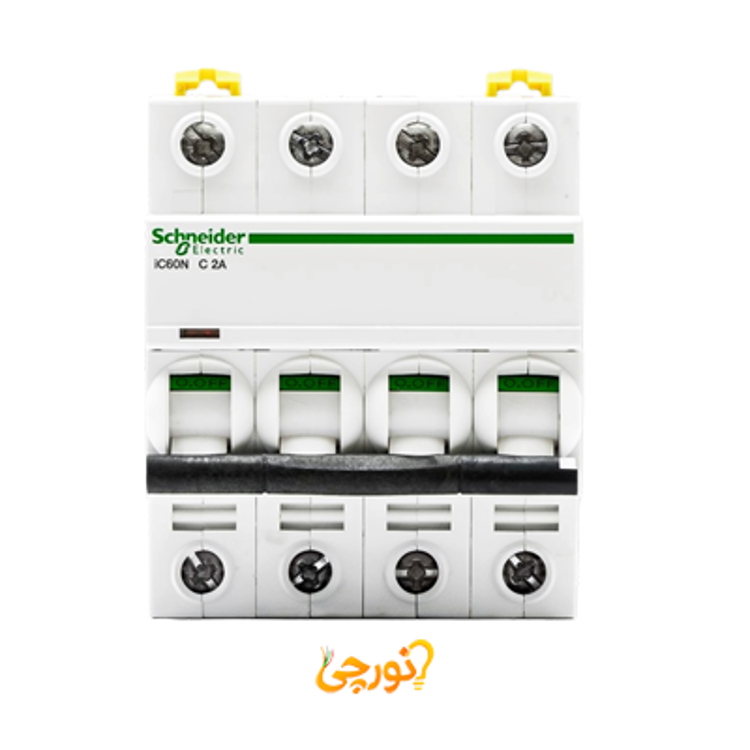

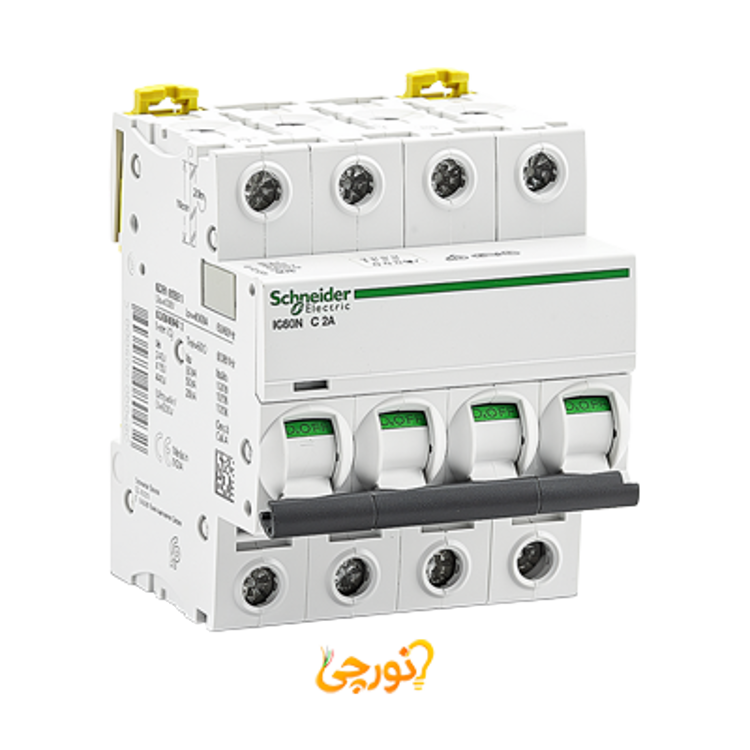

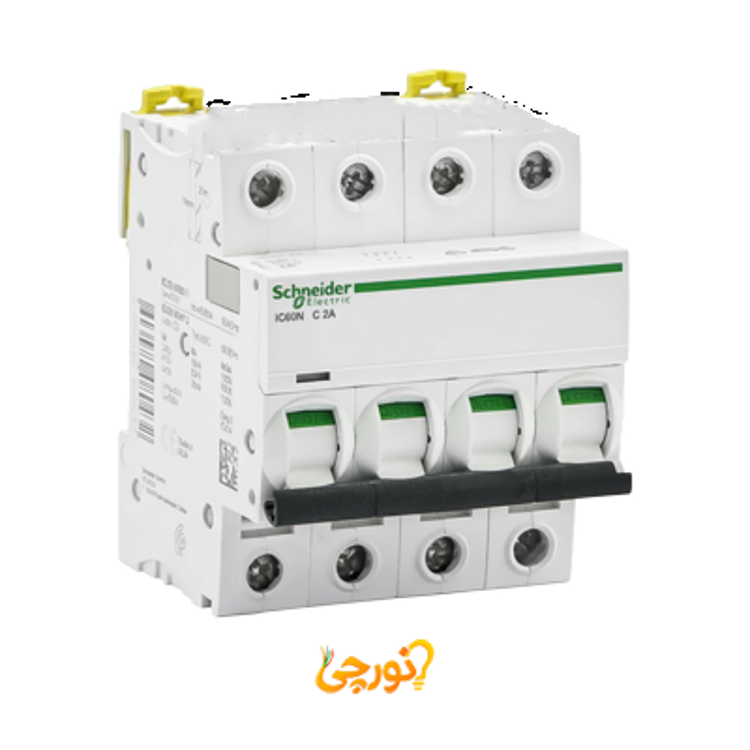

کلید مینیاتوری چهار پل 2 آمپر اشنایدر، یک محصول تخصصی و باکیفیت از سری Acti9 شرکت «اشنایدر الکتریک» (Schneider Electric) با کد فنی A9F73402 است. این کلید که با نام اختصاری iC60N نیز شناخته می‌شود، به طور خاص برای حفاظت از مدارهای حساس و سیستم‌های روشنایی طراحی شده است. با بهره‌گیری از منحنی قطع B، این کلید برای حفاظت از بارهای مقاومتی مانند لامپ‌ها (به خصوص LED) و تجهیزات الکترونیکی حساس که جریان هجومی بسیار کمی دارند، ایده‌آل است. قابلیت استفاده در شبکه‌های AC و DC و ظرفیت قطع بسیار بالا (تا 50kA در ولتاژهای پایین‌تر)، آن را به گزینه‌ای ایمن، دقیق و قابل اعتماد برای تابلوهای برق تجاری، صنعتی و مسکونی مدرن تبدیل کرده است.

ساختار و ویژگی‌های فنی

• برند و سری: محصولی از شرکت «اشنایدر الکتریک»، از سری محبوب و معتبر Acti9 با نام اختصاری iC60N.
• کد فنی: A9F73402
• تعداد پل: چهار پل (4P) و مناسب برای سیستم‌های سه فاز با ولتاژ اسمی 400 ولت (سه فاز + یک نول).
• جریان نامی (In): 2 آمپر، که برای حفاظت از مدارات با جریان بسیار پایین و حساس طراحی شده است.
• ظرفیت قطع (Icn): 6 کیلوآمپر در ولتاژ 400 ولت AC و ظرفیت‌های بسیار بالاتر در ولتاژهای پایین‌تر (تا 50kA در 220-240 ولت).
• منحنی قطع (Trip Curve): از نوع B است. این کلیدها در جریان‌های پایین (معمولاً بین 3 تا 5 برابر جریان نامی) قطع می‌شوند که برای حفاظت از مدارات روشنایی و تجهیزات حساس الکترونیکی کاملاً مناسب است.
• ولتاژ کاری (Ue): تا 500 ولت در شبکه‌های AC و همچنین قابلیت کار در شبکه‌های DC.
• نوع شبکه: AC/DC
• تکنولوژی حفاظت: حرارتی - مغناطیسی (Thermal-Magnetic) برای حفاظت در برابر اضافه‌بار و اتصال کوتاه.
• ولتاژ عایق نامی (Ui): 500 ولت

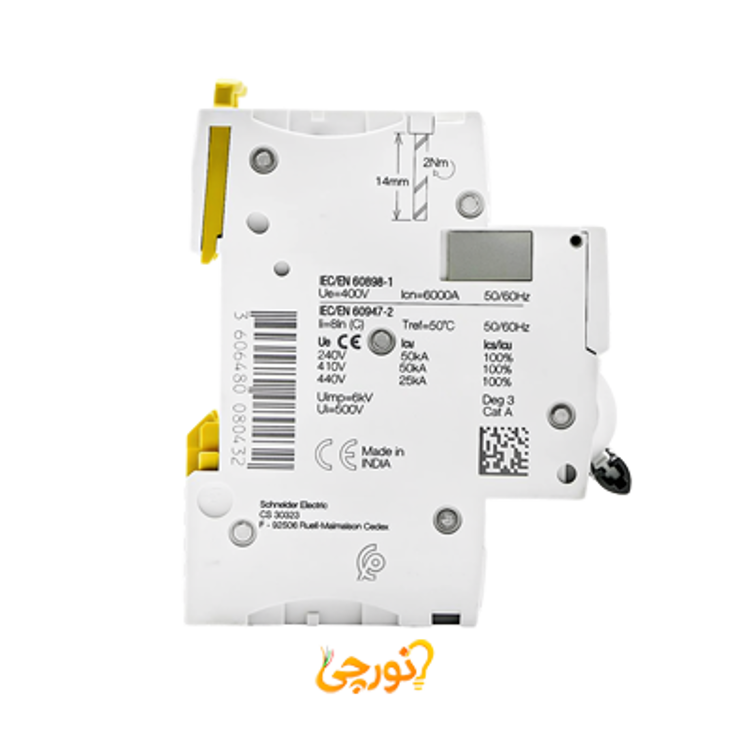

• استانداردها: تولید و تست این محصول مطابق با استانداردهای بین‌المللی IEC 60898-1 و IEC 60947-2 انجام می‌شود.
• نصب: قابلیت نصب آسان بر روی ریل DIN متقارن 35 میلی‌متری.

کاربردها و مصارف

به دلیل منحنی قطع B، جریان نامی بسیار پایین 2 آمپر و قابلیت استفاده در شبکه‌های AC/DC، این کلید مینیاتوری برای کاربردهای خاص و حساس ایده‌آل است:

• حفاظت از مدارات روشنایی: به ویژه برای حفاظت از شاخه‌های نوری با لامپ‌های LED و هالوژن که به اضافه‌بارهای بسیار کوچک حساس هستند.
• سیستم‌های کنترل و فرمان: برای حفاظت از مدارات فرمان PLCها، رله‌ها، سنسورها و سایر تجهیزات کنترلی با جریان مصرفی پایین.
• تجهیزات الکترونیکی حساس: برای تغذیه و حفاظت از منابع تغذیه، دستگاه‌های اندازه‌گیری و ابزار دقیق.
• کاربردهای DC: به دلیل پشتیبانی از شبکه DC، می‌تواند در سیستم‌های منبع تغذیه DC، تجهیزات مخابراتی و سیستم‌های امنیتی و اعلان و اطفاء حریق مورد استفاده قرار گیرد.

نکات مهم در هنگام خرید و نصب

برای اطمینان از خرید محصول اصل، حتماً از نمایندگی‌های معتبر اشنایدر تهیه کنید و به کد فنی A9F73402 و مشخصات کامل حک شده روی بدنه کلید دقت نمایید. نکته بسیار مهم: این کلید با منحنی قطع B صرفاً برای کاربردهای روشنایی و مدارات حساس طراحی شده است. برای حفاظت از موتورها یا بارهای با جریان هجومی (Inrush) بالاتر، حتماً از کلیدهای مینیاتوری با منحنی قطع C یا D استفاده کنید. نصب این محصول باید حتماً توسط یک برقکار ماهر و متخصص انجام شود و گارانتی 24 ماهه آن از طریق فروشنده‌های معتبر قابل پیگیری است.
