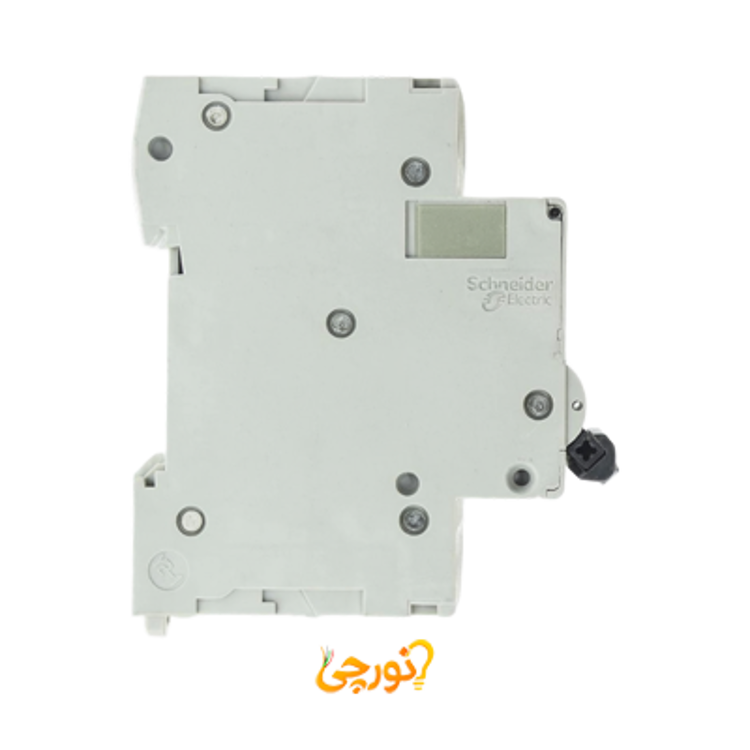

کلید مينياتوری چهار پل 20 آمپر 6kA اشنایدر موتوری DC/AC

معرفی کلید مینیاتوری چهار پل 20 آمپر 6kA اشنایدر موتوری DC/AC

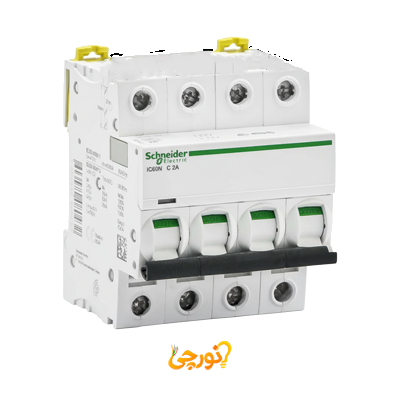

کلید مینیاتوری چهار پل 20 آمپر اشنایدر، یک محصول پیشرفته و باکیفیت از سری Acti9 شرکت «اشنایدر الکتریک» با کد فنی A9F74420 است. این کلید که با نام اختصاری iC60N نیز شناخته می‌شود، برای حفاظت از مدارهای الکتریکی در سیستم‌های توزیع و کاربردهای موتوری طراحی شده است. با بهره‌گیری از منحنی قطع C، این کلید تعادل عالی بین حفاظت از مدارات مقاومتی (مانند روشنایی) و بارهای القایی با جریان هجومی متوسط (مانند موتورهای کوچک) برقرار می‌کند. قابلیت استفاده در شبکه‌های AC و DC و ظرفیت قطع بالا (تا 20kA در ولتاژهای پایین‌تر)، آن را به گزینه‌ای ایمن، قابل اعتماد و انعطاف‌پذیر برای تابلوهای برق صنعتی و تجاری تبدیل کرده است.

ساختار و ویژگی‌های فنی

• برند و سری: محصولی از شرکت «اشنایدر الکتریک»، از سری پیشرفته Acti9 با نام اختصاری iC60N.
• کد فنی: A9F74420
• تعداد پل: چهار پل (4P) و مناسب برای سیستم‌های سه فاز با ولتاژ اسمی 400 ولت (سه فاز + یک نول).
• جریان نامی (In): 20 آمپر، که برای حفاظت از مصرف‌کننده‌ها با جریان متوسط تا نسبتاً بالا طراحی شده است.
• ظرفیت قطع (Icn): 6 کیلوآمپر در ولتاژ 400 ولت AC. این کلید دارای ظرفیت قطع بالاتری در ولتاژهای پایین‌تر نیز می‌باشد.
• منحنی قطع (Trip Curve): از نوع C است. این کلیدها در جریان‌های بین 5 تا 10 برابر جریان نامی خود قطع می‌شوند که برای کاربردهای عمومی و موتوری با جریان هجومی متوسط ایده‌آل است.
• ولتاژ کاری (Ue): تا 400 ولت در شبکه‌های AC.
• نوع شبکه: AC/DC
• تکنولوژی حفاظت: حرارتی - مغناطیسی (Thermal-Magnetic) برای حفاظت در برابر اضافه‌بار و اتصال کوتاه.
• ولتاژ عایق نامی (Ui): 500 ولت
• استانداردها: تولید و تست این محصول مطابق با استانداردهای بین‌المللی IEC 60898-1 و IEC 60947-2 انجام می‌شود.

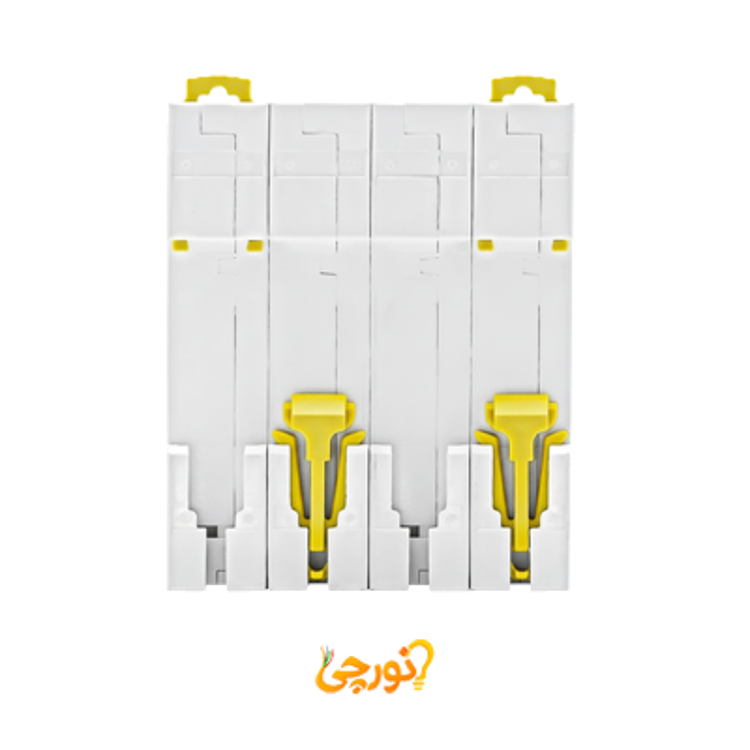

• نصب: قابلیت نصب آسان بر روی ریل DIN متقارن 35 میلی‌متری.

کاربردها و مصارف

به دلیل منحنی قطع C، جریان نامی 20 آمپر و قابلیت استفاده در شبکه‌های AC و DC، این کلید مینیاتوری طیف گسترده‌ای از کاربردها را پوشش می‌دهد:

• حفاظت از مدارات توزیع عمومی: برای شاخه‌های اصلی و فرعی در تابلوهای برق تجاری و صنعتی که نیازمند جریان بالاتری هستند.
• حفاظت از موتورهای الکتریکی: مناسب برای حفاظت از موتورهای سه فاز کوچک و متوسط مانند پمپ‌ها، فن‌ها، کمپرسورها و conveyorها که جریان راه‌اندازی بالایی ندارند.
• سیستم‌های اتوماسیون صنعتی: برای تغذیه و حفاظت از تجهیزات کنترلی مانند PLCها، درایوها و سنسورها در تابلوهای فرمان.
• کاربردهای DC: به دلیل پشتیبانی از شبکه DC، می‌تواند در سیستم‌های منبع تغذیه، تجهیزات مخابراتی و سیستم‌های فتوولتائیک (خورشیدی) مورد استفاده قرار گیرد.

نکات مهم در هنگام خرید و نصب

برای اطمینان از خرید محصول اصل، حتماً از نمایندگی‌های معتبر اشنایدر تهیه کنید و به کد فنی A9F74420 و مشخصات کامل حک شده روی بدنه کلید دقت نمایید. نکته بسیار مهم: این کلید با منحنی قطع C برای کاربردهای عمومی و موتوری با جریان هجومی متوسط مناسب است. برای موتورهای بزرگ با جریان راه‌اندازی (Inrush) بسیار بالا، توصیه می‌شود از کلیدهای مینیاتوری با منحنی قطع D استفاده کنید. نصب این محصول باید حتماً توسط یک برقکار ماهر و متخصص انجام شود و گارانتی 12 ماهه آن از طریق فروشنده‌های معتبر قابل پیگیری است.
