کلید مينياتوری چهار پل 25 آمپر 6kA اسپکتر موتوری AC

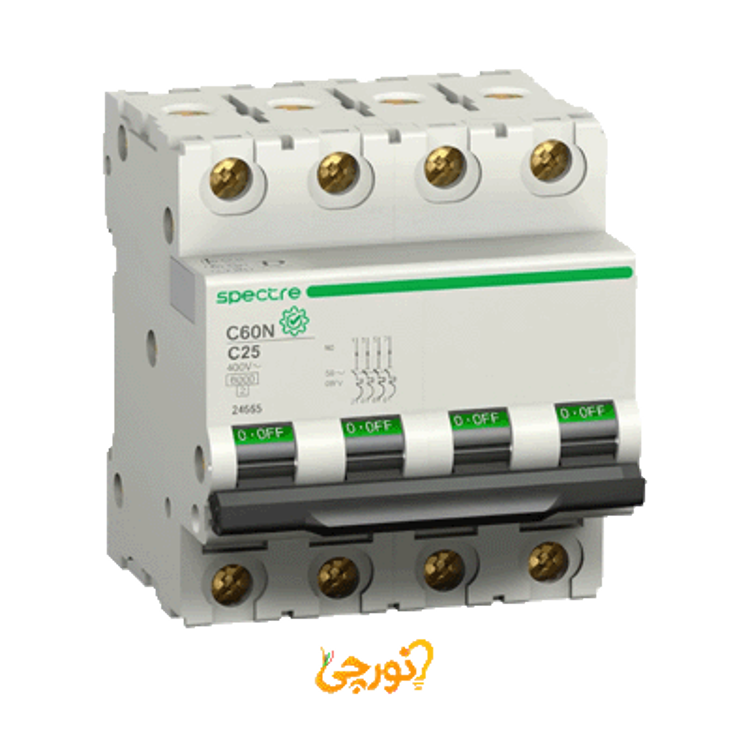

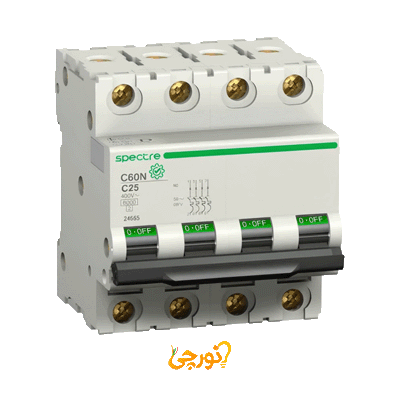

معرفی کلید مینیاتوری چهار پل 25 آمپر 6kA اسپکتر موتوری AC

کلید مینیاتوری چهار پل 25 آمپر اسپکتر، یک محصول کارآمد و اقتصادی از سری M9 با کد فنی se-24365 است. این کلید که با نام اختصاری C60N نیز شناخته می‌شود، به طور خاص برای حفاظت از مدارهای الکتریکی در سیستم‌های توزیع AC و کاربردهای موتوری طراحی شده است. با بهره‌گیری از منحنی قطع C، این کلید تعادل عالی بین حفاظت از مدارات مقاومتی و بارهای القایی با جریان هجومی متوسط (مانند موتورها) برقرار می‌کند. ظرفیت قطع استاندارد (6kA در ولتاژ نامی) و ساختار مستحکم آن را به گزینه‌ای ایمن و مقرون‌به‌صرفه برای تابلوهای برق صنعتی و تجاری تبدیل کرده است.

ساختار و ویژگی‌های فنی

• برند و سری: محصولی از شرکت «اسپکتر»، از سری پرکاربرد M9 با نام اختصاری C60N.
• کد فنی: se-24365
• تعداد پل: چهار پل (4P) و مناسب برای سیستم‌های سه فاز با ولتاژ اسمی 400 ولت (سه فاز + یک نول).
• جریان نامی (In): 25 آمپر، که برای حفاظت از مصرف‌کننده‌ها با جریان متوسط تا بالا طراحی شده است.
• ظرفیت قطع (Icn): 6 کیلوآمپر در ولتاژ 400/415 ولت AC و 20 کیلوآمپر در ولتاژهای پایین‌تر (مانند 230/240 ولت).
• منحنی قطع (Trip Curve): از نوع C است. این کلیدها در جریان‌های بین 5 تا 10 برابر جریان نامی خود قطع می‌شوند که برای کاربردهای عمومی و موتوری با جریان هجومی متوسط ایده‌آل است.
• ولتاژ کاری (Ue): تا 440 ولت در شبکه‌های AC.
• نوع شبکه: AC
• تکنولوژی حفاظت: حرارتی - مغناطیسی (Thermal-Magnetic) برای حفاظت در برابر اضافه‌بار و اتصال کوتاه.
• ولتاژ عایق نامی (Ui): 500 ولت
• استانداردها: تولید و تست این محصول مطابق با استانداردهای بین‌المللی IEC 60898-1 و IEC 60947-2 انجام می‌شود.
• نصب: قابلیت نصب آسان بر روی ریل DIN متقارن 35 میلی‌متری.

کاربردها و مصارف

به دلیل منحنی قطع C، جریان نامی 25 آمپر و تمرکز بر کاربردهای موتوری، این کلید مینیاتوری طیف گسترده‌ای از کاربردها را در شبکه‌های AC پوشش می‌دهد:

• حفاظت از مدارات توزیع عمومی: برای شاخه‌های اصلی و فرعی در تابلوهای برق تجاری و صنعتی، مانند حفاظت از مدارات روشنایی و پریزها با جریان بالاتر.
• حفاظت از موتورهای الکتریکی: مناسب برای حفاظت از موتورهای سه فاز کوچک و متوسط با جریان نامی حدود 25 آمپر، مانند پمپ‌ها، فن‌ها، کمپرسورها و conveyorها که جریان راه‌اندازی بالایی ندارند.
• سیستم‌های اتوماسیون صنعتی: برای تغذیه و حفاظت از تجهیزات کنترلی مانند PLCها، درایوها و سنسورها در تابلوهای فرمان که به جریان 25 آمپر نیاز دارند.

نکات مهم در هنگام خرید و نصب

برای اطمینان از خرید محصول اصل، حتماً از فروشگاه‌های معتبر تهیه کنید و به کد فنی se-24365 و مشخصات کامل حک شده روی بدنه کلید دقت نمایید. نکته بسیار مهم: این کلید با منحنی قطع C برای کاربردهای عمومی و موتوری با جریان هجومی متوسط مناسب است. برای موتورهای بزرگ با جریان راه‌اندازی (Inrush) بسیار بالا، توصیه می‌شود از کلیدهای مینیاتوری با منحنی قطع D استفاده کنید. نصب این محصول باید حتماً توسط یک برقکار ماهر و متخصص انجام شود و گارانتی 18 ماهه آن از طریق فروشنده‌های معتبر قابل پیگیری است.
