کلید مينياتوری چهار پل 63 آمپر 6kA اشنایدر موتوری AC/DC

معرفی کلید مینیاتوری چهار پل 63 آمپر 6kA اشنایدر موتوری AC/DC

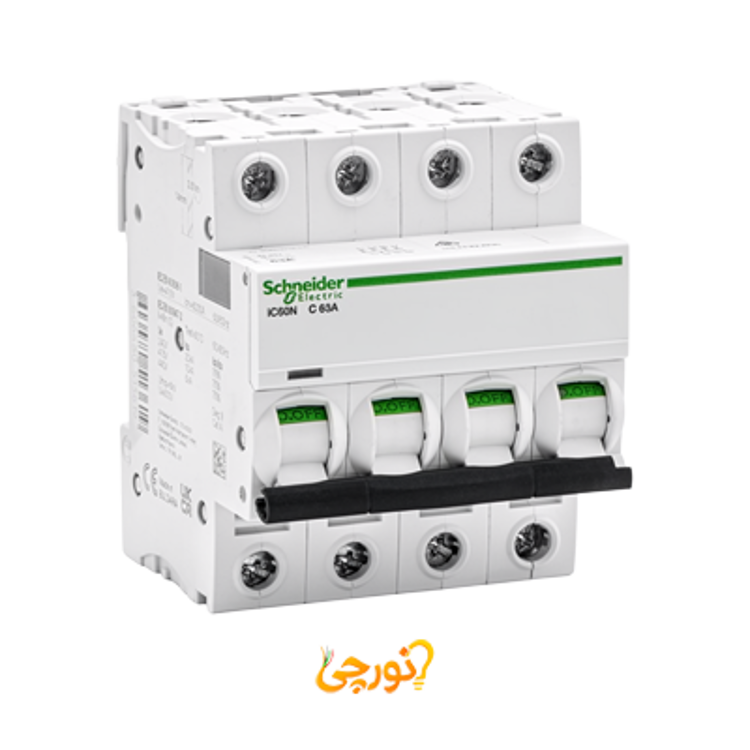

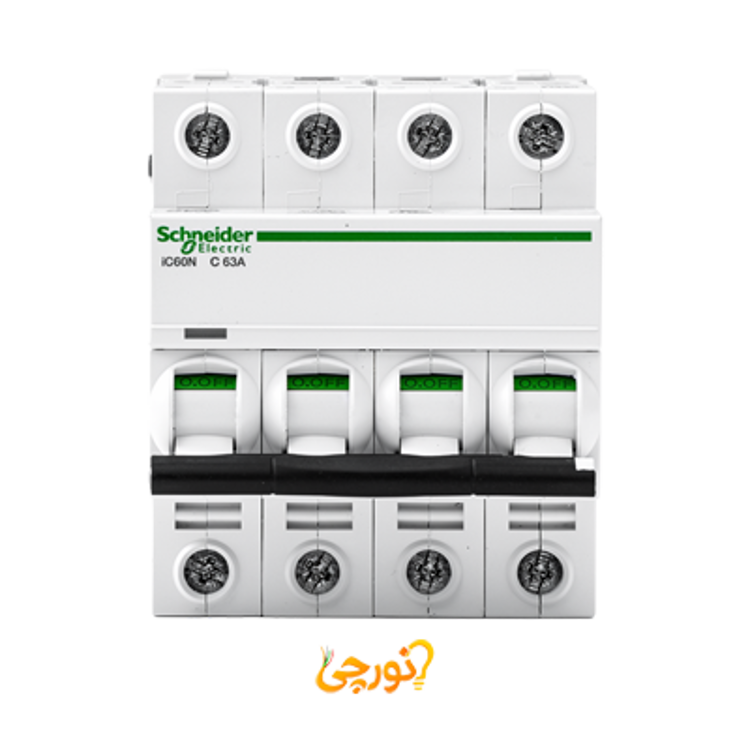

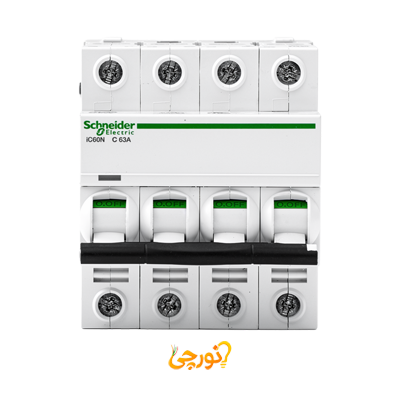

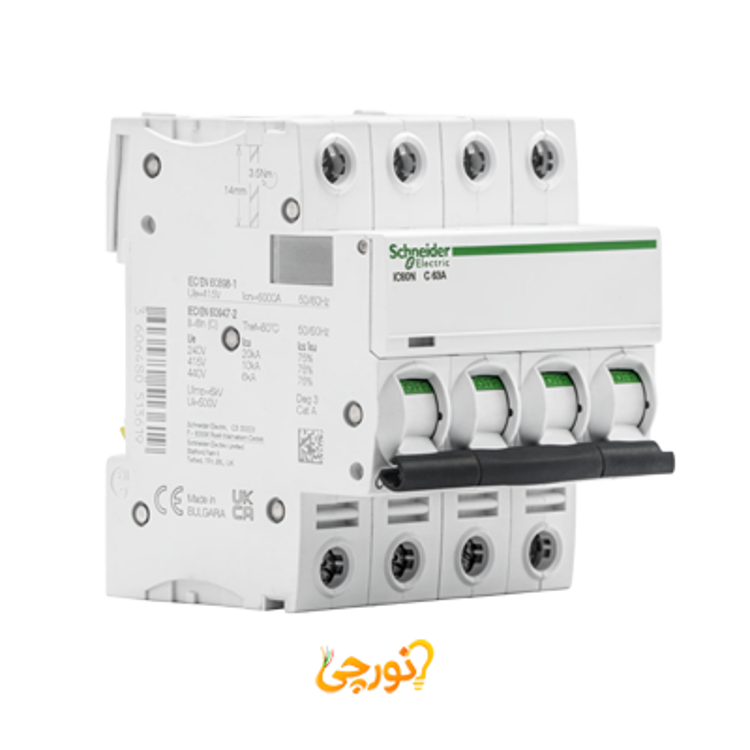

کلید مینیاتوری چهار پل 63 آمپر اشنایدر، یک محصول پرکاربرد و باکیفیت از سری Acti9 شرکت «اشنایدر الکتریک» (Schneider Electric) با کد فنی A9F44463 است. این کلید که با نام اختصاری iC60N نیز شناخته می‌شود، برای حفاظت از مدارهای الکتریکی در سیستم‌های توزیع و همچنین کاربردهای موتوری طراحی شده است. با بهره‌گیری از منحنی قطع C، این کلید تعادل عالی بین حفاظت از مدارات مقاومتی (مانند روشنایی) و بارهای القایی با جریان هجومی متوسط (مانند موتورهای کوچک) برقرار می‌کند. قابلیت استفاده در شبکه‌های AC و DC و ظرفیت قطع بالا (تا 20kA در ولتاژهای پایین‌تر)، آن را به گزینه‌ای ایمن، انعطاف‌پذیر و قابل اعتماد برای تابلوهای برق صنعتی و تجاری مدرن تبدیل کرده است.

ساختار و ویژگی‌های فنی

• برند و سری: محصولی از شرکت «اشنایدر الکتریک»، از سری محبوب و معتبر Acti9 با نام اختصاری iC60N.
• کد فنی: A9F44463
• تعداد پل: چهار پل (4P) و مناسب برای سیستم‌های سه فاز با ولتاژ اسمی 400 ولت (سه فاز + یک نول).
• جریان نامی (In): 63 آمپر، که برای حفاظت از مصرف‌کننده‌ها با جریان بالا طراحی شده است.

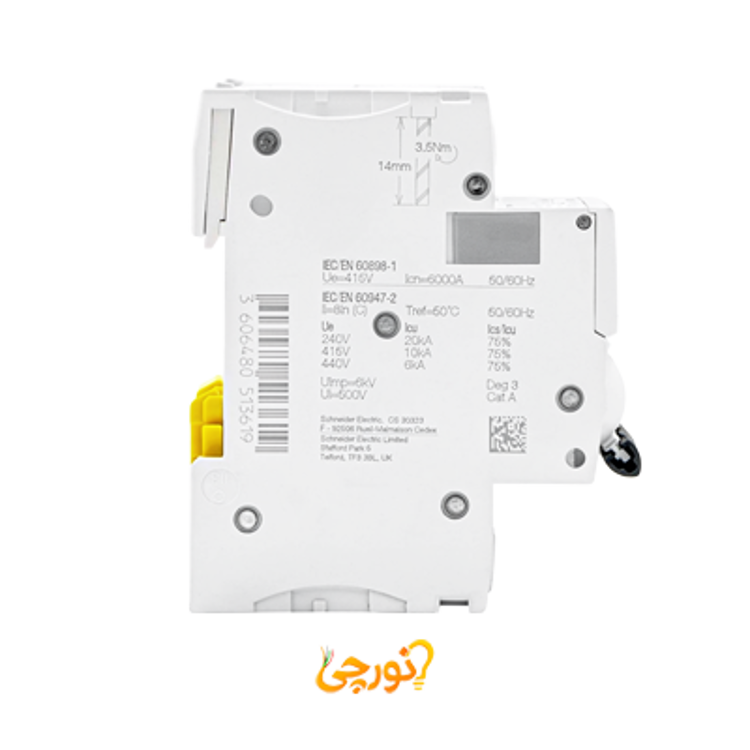

• ظرفیت قطع (Icn): 6 کیلوآمپر در ولتاژ 415 ولت AC و 20 کیلوآمپر در ولتاژهای پایین‌تر (مانند 220-240 ولت).
• منحنی قطع (Trip Curve): از نوع C است. این کلیدها در جریان‌های بین 5 تا 10 برابر جریان نامی خود قطع می‌شوند که برای کاربردهای عمومی و موتوری با جریان هجومی متوسط ایده‌آل است.
• ولتاژ کاری (Ue): تا 440 ولت در شبکه‌های AC و همچنین قابلیت کار در شبکه‌های DC.
• نوع شبکه: AC/DC
• تکنولوژی حفاظت: حرارتی - مغناطیسی (Thermal-Magnetic) برای حفاظت در برابر اضافه‌بار و اتصال کوتاه.
• ولتاژ عایق نامی (Ui): 500 ولت
• استانداردها: تولید و تست این محصول مطابق با استانداردهای بین‌المللی IEC 60898-1 و IEC 60947-2 انجام می‌شود.
• نصب: قابلیت نصب آسان بر روی ریل DIN متقارن 35 میلی‌متری.

کاربردها و مصارف

به دلیل منحنی قطع C، جریان نامی 63 آمپر و قابلیت استفاده در شبکه‌های AC/DC، این کلید مینیاتوری طیف گسترده‌ای از کاربردها را پوشش می‌دهد:

• حفاظت از مدارات توزیع عمومی: برای شاخه‌های اصلی و فرعی در تابلوهای برق تجاری و مسکونی، مانند حفاظت از مدارات روشنایی و پریزها با جریان بالا.
• حفاظت از موتورهای الکتریکی: مناسب برای حفاظت از موتورهای سه فاز متوسط تا بزرگ مانند پمپ‌ها، فن‌ها و کمپرسورها که جریان راه‌اندازی بالایی ندارند.
• سیستم‌های اتوماسیون صنعتی: برای تغذیه و حفاظت از تجهیزات کنترلی مانند PLCها، درایوها و سنسورها در تابلوهای فرمان.
• کاربردهای DC: به دلیل پشتیبانی از شبکه DC، می‌تواند در سیستم‌های منبع تغذیه، تجهیزات مخابراتی و سیستم‌های فتوولتائیک (خورشیدی) مورد استفاده قرار گیرد.

نکات مهم در هنگام خرید و نصب

برای اطمینان از خرید محصول اصل، حتماً از نمایندگی‌های معتبر اشنایدر تهیه کنید و به کد فنی A9F44463 و مشخصات کامل حک شده روی بدنه کلید دقت نمایید. نکته بسیار مهم: این کلید با منحنی قطع C برای کاربردهای عمومی و موتوری با جریان هجومی متوسط مناسب است. برای موتورهای بزرگ با جریان راه‌اندازی (Inrush) بسیار بالا، توصیه می‌شود از کلیدهای مینیاتوری با منحنی قطع D استفاده کنید. توجه داشته باشید که این کلید به طور جداگانه دارای حفاظت جریان نشتی زمین (RCD) نیست و برای این منظور باید از بلوک‌های جانبی مناسب استفاده کرد. نصب این محصول باید حتماً توسط یک برقکار ماهر و متخصص انجام شود و گارانتی 18 ماهه آن از طریق فروشنده‌های معتبر قابل پیگیری است.
