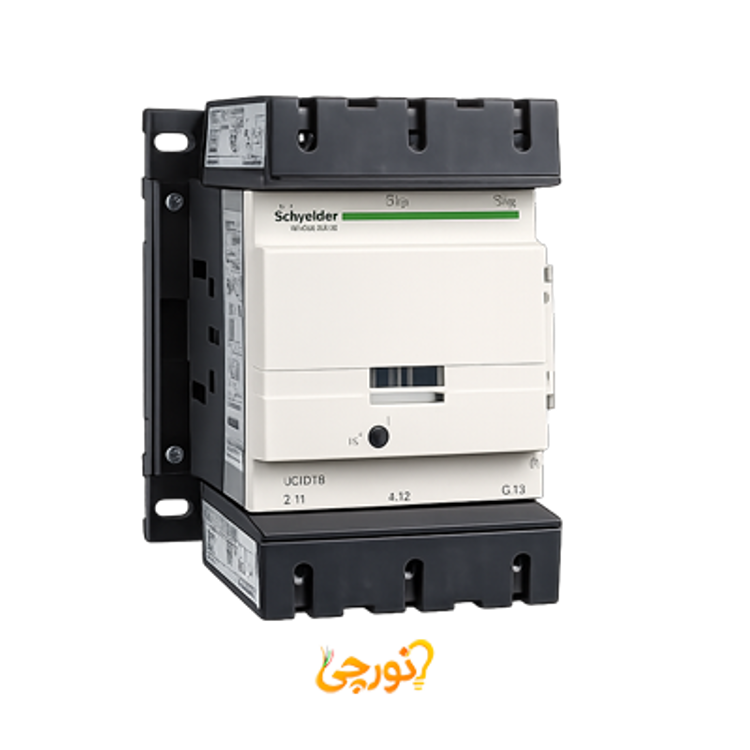

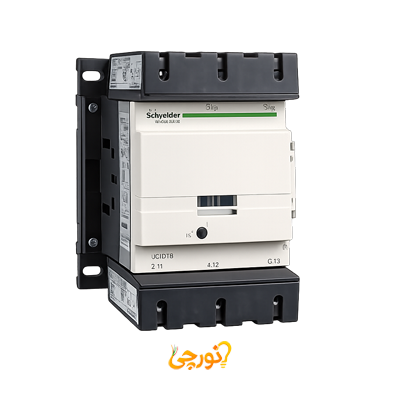

کنتاکتور اشنایدر 115 آمپر 230 ولت AC

کنتاکتور اشنایدر 115 آمپر 230 ولت AC

کنتاکتور اشنایدر 115 آمپر 230 ولت AC با کد فنی LC1D115P7 از سری TeSys D به عنوان استارتر مستقیم برای کنترل موتورها و بارهای مقاومتی و اهمی طراحی شده است. ولتاژ مدار کنترل این محصول 230 ولت AC در فرکانس 50 و 60 هرتز بوده و جریان نامی آن در بارهای AC-3 برابر 115 آمپر و در AC-1 برابر 200 آمپر است. دمای مجاز عملکرد بین منفی 40 تا مثبت 70 درجه سانتی‌گراد، درجه حفاظت جلویی IP20، حفاظت حرارتی و نصب به صورت صفحه ای و ریلی از دیگر ویژگی های آن است.

ویژگی های شاخص کنتاکتور 115 آمپر 230 ولت AC  اشنایدر

• مشخصات کلی و جریان: جریان نامی 115 آمپر با ولتاژ 440 ولت برای بارهای AC-3 و 200 آمپر برای بارهای AC-1 در دمای کمتر از 60 درجه سانتی‌گراد.
• تعداد پل و کنتاکت: دارای 3 پل اصلی و یک کنتاکت کمکی با ترکیب 1NO و 1NC.
• توان موتور: برای موتور سه فاز شامل 30 کیلو وات در ولتاژ 220 تا 230 ولت، 55 کیلو وات در 380 تا 400 ولت، 59 کیلو وات در 415 تا 440 ولت، 75 کیلو وات در 500 ولت، 80 کیلو وات در 660 تا 690 ولت و 65 کیلو وات در 1000 ولت بر اساس دسته بندی AC-3 و 18.5 کیلو وات در 400 ولت بر اساس دسته بندی AC-4.
• ولتاژ و عایق: رنج ولتاژ کاری مدار قدرت 690 ولت AC در فرکانس 25 تا 400 هرتز و 300 ولت DC با ولتاژ عایق نامی 690 ولت طبق استاندارد IEC و 600 ولت طبق استانداردهای CSA و UL و ولتاژ ضربه 6 کیلو ولت.
• ابعاد و وزن: ابعاد شامل ارتفاع 158، طول 136 و عرض 120 میلی‌متر با وزن خالص 2.5 کیلوگرم و مجهز به پوشش محافظ.
• دوام و طول عمر: رنج کاری 2400 دور در ساعت در دمای 60 درجه سانتی‌گراد، دوام مکانیکی 8 میلیون سیکل و ظرفیت قطع 1100 آمپر در ولتاژ 440 ولت.
• استانداردها و محیط: مطابق با استانداردهای IEC 60947-4-1، IEC 60947-5-1، EN 60947-4-1، EN 60947-5-1، UL 508 و CSA C22.2 No 14 با مقاومت در برابر حریق تا 850 درجه سانتی‌گراد.

کاربرد و موارد استفاده کنتاکتور 115 آمپر 230 ولت AC اشنایدر

• کنترل موتور: کاربرد به عنوان استارتر مستقیم برای روشن، خاموش و کنترل موتورهای الکتریکی سه فاز و تک فاز در دسته بندی های بهره وری AC-1، AC-3 و AC-4.
• بارهای مقاومتی: مناسب برای مدیریت و سوئیچینگ بارهای مقاومتی و اهمی با جریان تا 200 آمپر در سیستم های تاسیساتی و صنعتی.
• تاسیسات برقی: کاربرد در پنل های توزیع برق صنعتی با قابلیت نصب ریلی و صفحه ای جهت حفاظت حرارتی مدارهای قدرت.
