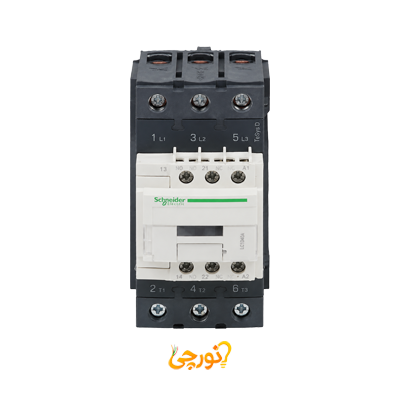

کنتاکتور اشنایدر 50 آمپر 24 ولت AC

کنتاکتور اشنایدر 50 آمپر 24 ولت AC

کنتاکتور اشنایدر 50 آمپر 24 ولت AC با کد فنی LC1D50AB7 از سری محصولات TeSys D این شرکت است. این کنتاکتور 3 پل به عنوان استارتر مستقیم برای کنترل موتورها و بارهای مقاومتی و اهمی طراحی شده است. ولتاژ مدار کنترل این محصول 24 ولت AC با فرکانس 50 و 60 هرتز بوده و جریان نامی آن در بارهای AC-3 برابر با 50 آمپر و در بارهای AC-1 برابر با 80 آمپر است. دمای مجاز محیط برای عملکرد این دستگاه بین منفی 40 تا مثبت 70 درجه سانتی‌گراد بوده و دارای درجه حفاظت IP20 در قسمت جلویی است. نوع حفاظت این کنتاکتور حرارتی بوده و قابلیت نصب به صورت صفحه ای و ریلی را دارد.

ویژگی های شاخص کنتاکتور 50 آمپر 24 ولت AC  اشنایدر

• مشخصات کلی و جریان: جریان نامی این کنتاکتور 50 آمپر با ولتاژ 440 ولت برای بارهای AC-3 و 80 آمپر برای بارهای AC-1 در دمای کمتر از 60 درجه سانتی‌گراد است.
• تعداد پل و کنتاکت: این محصول دارای 3 پل اصلی و یک کنتاکت کمکی با ترکیب 1NO و 1NC می‌باشد.
• توان موتور: توان نامی این کنتاکتور برای کنترل موتور سه فاز شامل 15 کیلو وات در ولتاژ 220 تا 230 ولت، 22 کیلو وات در ولتاژ 380 تا 400 ولت، 25 کیلو وات در ولتاژ 415 ولت، 30 کیلو وات در ولتاژ 440 ولت، 30 کیلو وات در ولتاژ 500 ولت و 33 کیلو وات در ولتاژ 660 تا 690 ولت بر اساس دسته بندی AC-3 و 11 کیلو وات در ولتاژ 400 ولت بر اساس دسته بندی AC-4 است.
• ولتاژ و عایق: رنج ولتاژ کاری مدار قدرت 690 ولت AC در فرکانس 25 تا 400 هرتز و 300 ولت DC با ولتاژ عایق نامی 690 ولت طبق استاندارد IEC و 600 ولت طبق استانداردهای CSA و UL و ولتاژ ضربه 6 کیلو ولت می‌باشد.
• ابعاد و وزن: ابعاد این کنتاکتور شامل ارتفاع 122 میلی‌متر، طول 120 میلی‌متر و عرض 55 میلی‌متر با وزن خالص 0.855 کیلوگرم و دارای پوشش محافظ است.
• دوام و طول عمر: رنج کاری این دستگاه 3600 دور در ساعت در دمای 60 درجه سانتی‌گراد، دوام مکانیکی آن 6 میلیون سیکل و ظرفیت قطع آن 900 آمپر در ولتاژ 440 ولت می‌باشد.
• استانداردها و محیط: تولید این محصول کاملا مطابق با استانداردهای IEC 60947-4-1، IEC 60947-5-1، EN 60947-4-1، EN 60947-5-1، UL 508 و CSA C22.2 No 14 انجام شده و دارای مقاومت در برابر حریق تا 850 درجه سانتی‌گراد است.

کاربرد و موارد استفاده کنتاکتور 50 آمپر 24 ولت AC اشنایدر

• کنترل موتور: استفاده به عنوان استارتر مستقیم برای روشن، خاموش و کنترل موتورهای الکتریکی سه فاز و تک فاز در دسته بندی های بهره وری AC-1، AC-3 و AC-4.
• بارهای مقاومتی: مناسب برای مدیریت و سوئیچینگ بارهای مقاومتی و اهمی با جریان تا 80 آمپر در سیستم های تاسیساتی و صنعتی.
• تاسیسات برقی: کاربرد در پنل های توزیع برق صنعتی با قابلیت نصب ریلی و صفحه ای جهت حفاظت حرارتی مدارهای قدرت با فرکانس 50 و 60 هرتز.
