سیم افشان ارت 1 در 25 ری افشان

معرفی سیم افشان ارت 1 در 25 ری افشان

در پست‌های برق، اتاق‌های تابلو اصلی و تاسیسات صنعتی بزرگ، اتصالات ارت باید جریان خطای سنگین را عبور دهند و در عین حال در فضاهای محدود و پرتراکم نصب شوند. چالش اصلی اینجاست که سیم مفتولی توپر در مقطع 25 میلی‌متر مربع به‌قدری سفت و خشک است که خم کردن آن داخل تابلو و سینی کابل دشوار می‌شود و گاهی همین زور کشیدن به هادی یا عایق آسیب می‌زند. سیم افشان ارت 1 در 25 ری افشان دقیقا برای حل همین مشکل ساخته شده است؛ هادی افشان تابیده از رشته‌های نازک مس آنیل‌شده که هم ظرفیت جریان یک مقطع بزرگ را دارد و هم به‌راحتی شکل مسیر را می‌پذیرد. نتیجه، اتصال ارتی تمیز، دقیق و ایمن برای تجهیزات اصلی تاسیسات شماست.

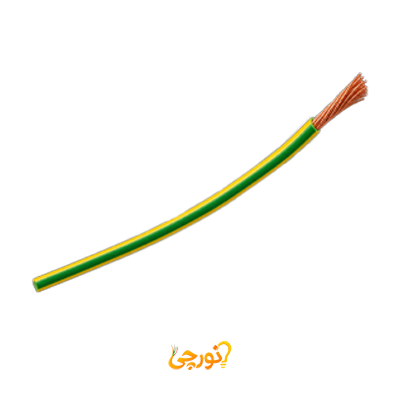

ساختار این سیم از تابیدن تعداد زیادی رشته مسی نازک آنیل‌شده با مقطع کل 25 میلی‌متر مربع تشکیل شده است؛ هرچه مقطع بزرگ‌تر می‌شود، مزیت ساختار افشان در برابر ساختار مفتولی محسوس‌تر است، چون رشته‌های متعدد در برابر خمش و لرزش مقاومت می‌کنند و هادی ترک نمی‌خورد. عایق PVC آن به رنگ زرد و سبز اختصاصی مدار ارت تولید شده تا در اتاق برق، سینی کابل و داخل تابلو، هادی حفاظتی در یک نگاه از سیم‌های فاز و نول تشخیص داده شود. ولتاژ نامی این سیم 300 به 500 ولت است و تولید آن بر اساس استاندارد ایزیری 3569 انجام می‌شود. کارخانه ری افشان پیش از بسته‌بندی، هر حلله را از نظر مقطع هادی، یکنواختی عایق و مقاومت عایقی کنترل می‌کند تا سفارش شما با کیفیتی یکدست به دستتان برسد.

ویژگی های شاخص

• هادی افشان مسی آنیل‌شده با مقطع 25: تابیده از رشته‌های نازک مس آنیل‌شده که در این مقطع بزرگ، تفاوت انعطاف آن با سیم مفتولی کاملا محسوس است و خم‌های لازم در تابلو و سینی بدون زور و بدون آسیب به هادی انجام می‌شود.
• ظرفیت بالا برای اتصالات اصلی ارت: مقطع 25 میلی‌متر مربع برای اتصال شینه ارت به تجهیزات و تابلوهای اصلی کافی است تا در لحظه بروز اتصالی، مسیر کم‌مقاومت عبور جریان خطا حفظ شود و حفاظت‌ها سریع عمل کنند.
• رنگ‌بندی زرد و سبز اختصاصی ارت: عایق دو رنگ به گونه‌ای تولید شده که در اتاق برق و مسیرهای کابل‌کشی، هادی حفاظتی به‌وضوح قابل تشخیص باشد و امکان اتصال اشتباه به فاز یا نول عملا از بین برود.
• عایق PVC بادوام: پوشش عایقی در برابر رطوبت و سایش ناشی از کشیده شدن در سینی و کانال کابل مقاوم است و در محیط‌های صنعتی و موتورخانه‌ها عملکرد خود را حفظ می‌کند.
• کیفیت تضمین‌شده ری افشان: تولید با کنترل کیفی مرحله‌ای در کارخانه ری افشان، اطمینان خاطر پیمانکاران پروژه‌های بزرگ را از یکدستی کیفیت تامین می‌کند.

کاربرد و موارد استفاده

• اتصال بدنه ترانس‌ها و کلیدهای میان‌دست به شبکه ارت در پست‌های کوچک و اتاق برق اصلی ساختمان‌های بزرگ.
• اتصال شینه اصلی ارت به تابلوه‌های فرعی و مسیرهایی که به دلیل پیچ و خم و تراکم سینی کابل، عبور سیم مفتولی بزرگ ممکن نیست.
• ارت ژنراتورهای اضطراری بزرگ و یو پی اس‌های مرکزی در تاسیسات حساس مانند بیمارستان‌ها و مراکز داده که پایداری اتصال زمین در آن‌ها حیاتی است.
• اتصال ارت تجهیزات موتورخانه مانند چیلرها و کمپرسورهای اصلی که هم جریان خطای بالایی دارند و هم فضای نصب و خم‌کاری سیم در آن‌ها محدود است.
