کابل آلومینیوم خود نگهدار 3 در 35+35+25+16 لینکو

معرفی کابل آلومینیوم خودنگهدار 3 در 35+35+25+16 لینکو

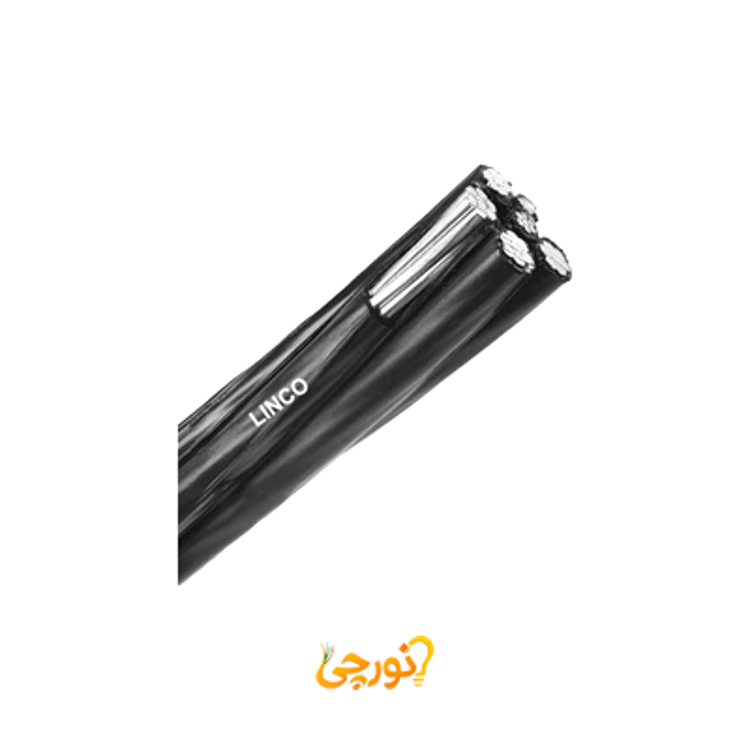

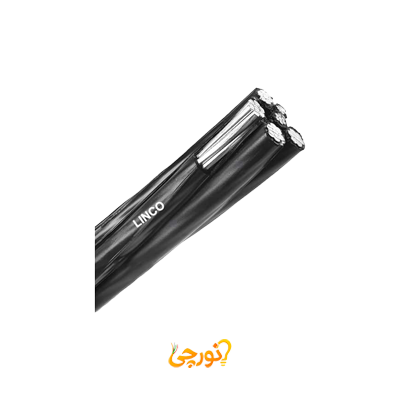

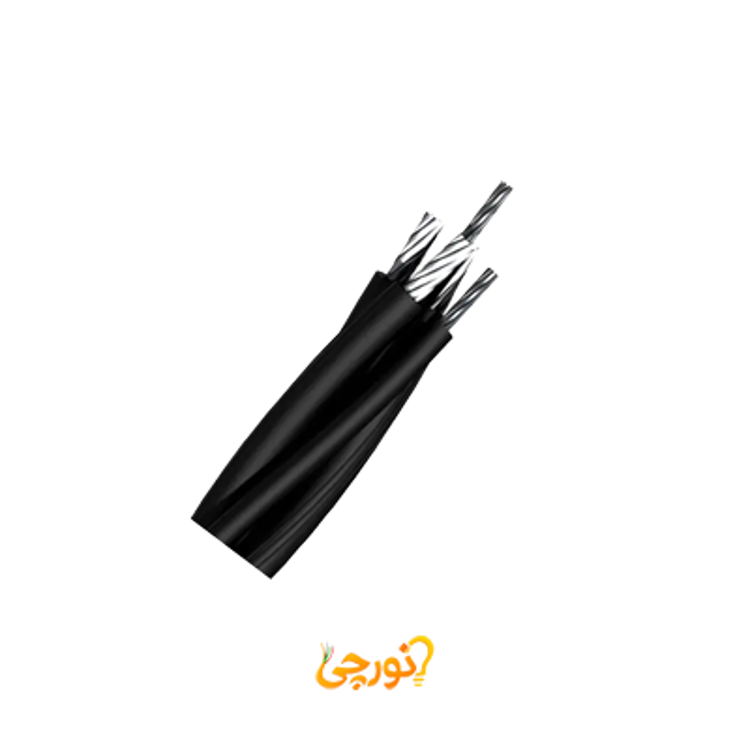

کابل آلومینیوم خودنگهدار 3 در 35+35+25+16 لینکو، یک کابل هوایی فشار ضعیف از نوع خودنگهدار (Aerial Bundled Cable) است که برای توزیع برق سه‌فاز در شبکه‌های 0.6/1 کیلوولت شهری و روستایی، انشعاب‌گیری و تغذیه مشترکان طراحی شده است. در این ساختار، سه رشته فاز آلومینیومی با سطح مقطع 35 میلی‌متر مربع به همراه یک رشته نول/مسنجر 35 میلی‌متر مربع و دو رشته جانبی با سطح مقطع 25 و 16 میلی‌متر مربع به صورت دسته‌ای روی تیرها نصب می‌شوند و کابل بدون نیاز به سیم نگهدارنده جداگانه، خودنگهدار خواهد بود.

ساختار و ویژگی‌های فنی

• تعداد و سطح مقطع رشته‌ها: این کابل شامل سه رشته فاز 35mm²، یک رشته نول یا مسنجر 35mm² و دو رشته جانبی با سطح مقطع 25mm² و 16mm² است که تحت ترکیب 3×35+35+25+16 شناخته می‌شود. این ترکیب امکان تغذیه هم‌زمان بار اصلی سه‌فاز و یک یا دو مدار جانبی (مثلاً روشنایی یا انشعابات سبک‌تر) را فراهم می‌کند.
• جنس هادی: هادی‌ها از آلومینیوم با هدایت الکتریکی مناسب و وزن پایین ساخته شده‌اند که در مقایسه با کابل‌های مسی، وزن وارد بر تیرها را کاهش داده و حمل، نصب و اجرای شبکه را اقتصادی‌تر و ساده‌تر می‌کند.
• جنس عایق: رشته‌های فاز و معمولاً رشته‌های جانبی با عایق XLPE یا PE مقاوم در برابر اشعه فرابنفش (UV)، رطوبت و شرایط جوی پوشانده می‌شوند. این عایق استقامت دی‌الکتریک بالا و تحمل دمای هادی تا حدود 90 درجه سانتی‌گراد در سرویس عادی و تا حدود 250 درجه سانتی‌گراد در اتصال کوتاه (برای مدت کوتاه) را فراهم می‌کند.
• ساختار خودنگهدار: به کمک رشته نول/مسنجر و آرایش دسته‌ای کابل، مجموعه 3×35+35+25+16 به صورت خودنگهدار روی تیرها نصب می‌شود و نیاز به سیم نگهدارنده جداگانه و مقره‌های خاص برای هادی لخت را از بین می‌برد. این ویژگی باعث کاهش هزینه یراق‌آلات، افزایش سرعت اجرا و نظم بیشتر در مسیر کابل می‌شود.
• ولتاژ و جریان نامی: کابل برای ولتاژ نامی 0.6/1kV مناسب است. رشته‌های فاز 35mm² بسته به طول مسیر، دمای محیط و شرایط نصب، می‌توانند جریانی در حدود 80 تا 110 آمپر را در هر فاز تحمل کنند. مقدار دقیق باید بر اساس جداول جریان مجاز، ضرایب اصلاح و طراحی مهندسی شبکه تعیین شود.

کاربردها و مصارف

کابل آلومینیوم خودنگهدار 3×35+35+25+16 لینکو برای مصارف مختلف در شبکه‌های فشار ضعیف هوایی گزینه‌ای کاربردی و اقتصادی محسوب می‌شود:

• شبکه‌های هوایی شهری و روستایی: مناسب برای توزیع برق سه‌فاز در کوچه‌ها، معابر و روستاها، به‌ویژه در مسیرهایی که اجرای کابل زمینی به‌دلیل هزینه یا شرایط مسیر، توجیه اقتصادی ندارد.
• انشعاب‌گیری و تغذیه مشترکان: قابل استفاده برای انشعاب از خط اصلی هوایی تا تابلوی برق واحدهای مسکونی، تجاری و صنعتی سبک، با امکان استفاده از رشته‌های 25 و 16 میلی‌متر مربع برای مصارف جانبی یا بارهای سبک‌تر.
• روشنایی معابر و محوطه‌ها: یکی از رشته‌های جانبی می‌تواند برای مدار روشنایی معابر، پارک‌ها، محوطه کارخانه‌ها و مجتمع‌های مسکونی به کار رود تا در کنار تغذیه اصلی، مدار روشنایی مستقل نیز تأمین شود.
• نوسازی و بهینه‌سازی شبکه: گزینه‌ای مناسب برای جایگزینی هادی‌های لخت قدیمی، کاهش احتمال اتصالی، افزایش ایمنی در برابر تماس تصادفی و کاهش خاموشی‌های ناشی از برخورد شاخه درختان با هادی‌ها است.

نکات مهم در هنگام خرید و نصب

• در زمان خرید، به حک شدن نام برند لینکو، ترکیب سطح مقطع (3×35+35+25+16)، نوع کابل خودنگهدار، ولتاژ نامی 0.6/1kV و نشان استاندارد روی بدنه کابل توجه کرده و حتماً از فروشگاه‌ها و تامین‌کنندگان معتبر خرید کنید.
• در طراحی و نصب، طول اسپن، کشش مجاز، فواصل بین تیرها و شرایط باد و یخ‌زدگی را طبق کاتالوگ سازنده و مقررات مهندسی در نظر بگیرید تا کابل در محدوده مجاز تنش مکانیکی کار کند.
• برای نصب، از کلمپ‌ها و یراق‌آلات مخصوص کابل خودنگهدار استفاده کرده و اتصالات را با گشتاور مناسب ببندید تا از شل‌شدن و گرم‌شدن بیش از حد محل اتصال جلوگیری شود.
• فاصله ایمن کابل با ساختمان‌ها، بالکن‌ها، درختان و سایر تأسیسات را مطابق مقررات ملی برق رعایت کرده و هرس دوره‌ای درختان مجاور مسیر کابل را در برنامه نگهداری شبکه قرار دهید.
