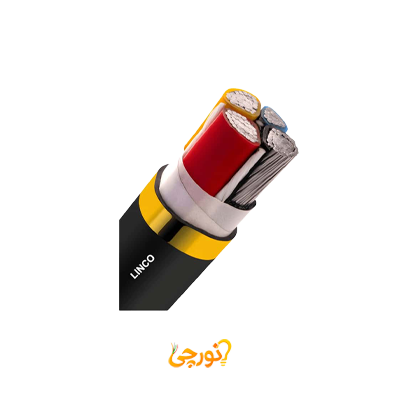

معرفی کابل آلومینیوم 3 در 120+70 PVC لینکو
کابل آلومینیوم 3 در 120+70 PVC لینکو یک کابل قدرت فشار ضعیف با ولتاژ نامی 0.6/1 کیلوولت است که برای انتقال و توزیع انرژی سهفاز به همراه نول در تاسیسات صنعتی، تجاری و ساختمانی استفاده میشود. این کابل از سه رشته فاز آلومینیومی با سطح مقطع 120 میلیمتر مربع و یک رشته نول با سطح مقطع 70 میلیمتر مربع تشکیل شده و با عایق و روکش PVC، گزینهای اقتصادی برای فیدرهای اصلی و انشعابات قدرت در پروژههایی با توان متوسط تا نسبتاً بالا به شمار میرود.
ساختار و ویژگیهای فنی
- تعداد و سطح مقطع رشتهها: آرایش کابل به صورت 3×120+70 است؛ سه رشته فاز 120mm² و یک رشته نول 70mm² که برای مدار سهفاز با نول مشترک در شبکههای 0.6/1kV بسیار متداول است.
- جنس هادی: هادیهای آلومینیومی به صورت چندسیمی فشرده (کلاس 2) ساخته میشوند تا ضمن تأمین ظرفیت جریان مناسب، قطر و وزن کابل کنترل شده و نصب در سینی کابل، کانال و دفن در زمین سادهتر شود.
- عایق و روکش PVC: هر رشته با عایق PVC و مجموعه کابل با روکش بیرونی PVC پوشانده میشود. این ساختار برای نصب در محیطهای خشک و مرطوب، داخل کانالها، روی سینی کابل و در صورت رعایت بستر مناسب، برای دفن مستقیم در زمین در شبکههای فشار ضعیف کاربرد دارد.
- ولتاژ و جریان نامی: کابل برای ولتاژ نامی 0.6/1 کیلوولت طراحی شده است. برای کابلهای آلومینیومی 3×120+70 با عایق/روکش PVC، جریان مجاز هر فاز بسته به نوع نصب و دمای محیط معمولاً در حدود 230 تا 260 آمپر در نظر گرفته میشود و مقدار دقیق باید بر اساس جداول جریان مجاز و شرایط واقعی نصب محاسبه شود.
- شرایط حرارتی: در سیستمهای PVC معمولاً دمای مجاز هادی در سرویس عادی تا حدود 70 درجه سانتیگراد و در حالت اتصال کوتاه برای مدت کوتاه تا حدود 160 درجه سانتیگراد در نظر گرفته میشود، به شرط رعایت استانداردها و دستورالعمل سازنده.
کاربردها و مصارف
کابل آلومینیوم 3×120+70 PVC لینکو برای طیف وسیعی از کاربردهای فشار ضعیف در پروژههای ساختمانی و صنعتی مناسب است:
- فیدرهای اصلی تابلوها: مناسب برای تغذیه تابلوهای اصلی و فرعی در مجتمعهای مسکونی بزرگ، برجها، مراکز تجاری و کارگاههای صنعتی با توان متوسط تا نسبتاً بالا.
- تغذیه موتورهای سهفاز و بارهای عمومی: قابل استفاده برای تغذیه موتورهای سهفاز توان متوسط، پمپها، فنها، چیلرها و بارهای عمومی که نیاز به مدار سهفاز همراه نول دارند.
- نصب زمینی و داخل کانال: با در نظر گرفتن بستر مناسب، عمق دفن کافی و حفاظت مکانیکی، میتوان این کابل را در ترانشهها، کانالهای کابل و فضاهای زیرزمینی برای توزیع انرژی به کار برد.
- مسیرهای تاسیساتی داخلی: قابل نصب روی سینی کابل، نردبان کابل و رایزرها در فضاهای داخلی که در آنها کاهش وزن نسبت به کابلهای مسی و در عین حال ظرفیت جریان مناسب اهمیت دارد.
مزایای کلیدی کابل آلومینیوم 3×120+70 PVC لینکو
- اقتصادی بودن نسبت به کابل مسی: استفاده از هادی آلومینیومی با سطح مقطع 120 و 70mm² هزینه کابل را در مقایسه با نمونههای مسی مشابه بهطور محسوس کاهش میدهد و برای پروژههایی با متراژ بالا مقرونبهصرفه است.
- وزن کمتر و سهولت نصب: وزن پایینتر کابل آلومینیومی نسبت به کابل مسی، حمل، کابلکشی و نصب در مسیرهای طولانی را سادهتر کرده و فشار مکانیکی بر سینیها، ترانشهها و ساپورتها را کاهش میدهد.
- ظرفیت جریان مناسب برای بارهای متوسط تا سنگین: سطح مقطع 120mm² در رشتههای فاز، امکان تغذیه بارهای سهفاز با توان قابل توجه را فراهم میکند، به شرط رعایت جریان مجاز و افت ولتاژ مجاز در طراحی.
- گزینهای مناسب برای نوسازی و افزایش ظرفیت: در پروژههای بهروزرسانی تاسیسات برق، این کابل میتواند جایگزین کابلهای قدیمی با ظرفیت کمتر شود و بدون افزایش شدید هزینه، ظرفیت فیدرها را بالا ببرد.
نکات مهم در هنگام خرید و نصب
- در زمان خرید، به حک شدن نام برند لینکو، نوع کابل، ترکیب سطح مقطع (3×120+70mm²)، ولتاژ نامی 0.6/1kV و نشان استاندارد روی روکش کابل دقت کرده و کابل را فقط از تامینکنندگان معتبر تهیه کنید.
- قبل از انتخاب سایز، افت ولتاژ، جریان مجاز و طول مسیر را بر اساس نوع بار و شرایط نصب محاسبه کنید تا اطمینان حاصل شود که کابل 3×120+70 پاسخگوی نیاز پروژه است.
- در هنگام نصب، شعاع خمش مجاز، نحوه مهار کابل روی سینی یا داخل کانال و تهویه مسیر کابل را رعایت کنید تا از آسیب به عایق و افزایش بیش از حد دما جلوگیری شود.
- برای اتصال انتهایی، از سرکابل و کابلشوی متناسب با سطح مقطع 120 و 70mm² استفاده کرده و اتصالات را با گشتاور مناسب ببندید تا از گرمشدن موضعی و افت ولتاژ در محل ترمینالها جلوگیری شود.
