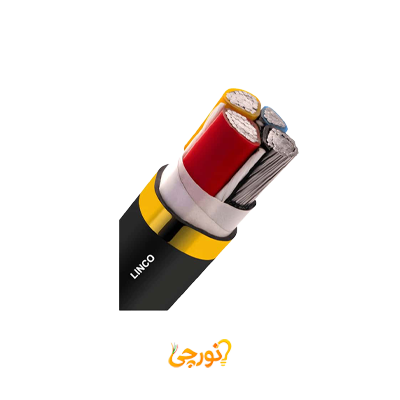

معرفی کابل آلومینیوم 3 در 25+16 PVC لینکو
کابل آلومینیوم 3 در 25+16 PVC لینکو یک کابل قدرت فشار ضعیف با ولتاژ نامی 0.6/1 کیلوولت است که برای انتقال و توزیع انرژی سهفاز به همراه نول در تاسیسات ساختمانی، تجاری و کارگاههای سبک استفاده میشود. این کابل از سه رشته فاز آلومینیومی با سطح مقطع 25 میلیمتر مربع و یک رشته نول با سطح مقطع 16 میلیمتر مربع تشکیل شده و با عایق و روکش PVC، گزینهای اقتصادی و مناسب برای فیدرهای سبک و انشعابات فشار ضعیف به شمار میرود.
ساختار و ویژگیهای فنی
- تعداد و سطح مقطع رشتهها: آرایش کابل به صورت 3×25+16 است؛ سه رشته فاز 25mm² برای حمل جریان اصلی مدار و یک رشته نول 16mm² برای برگشت جریان نامتعادل و تغذیه بارهای تکفاز در سیستم سهفاز با نول مشترک.
- جنس هادی: هادیها از آلومینیوم چندسیمی فشرده (کلاس 2) ساخته میشوند که با کاهش وزن کابل نسبت به نمونههای مسی، حمل، کابلکشی و نصب را در مسیرهای کوتاه تا متوسط سادهتر کرده و هزینه نهایی پروژه را پایینتر میآورد.
- عایق و روکش PVC: هر رشته با عایق PVC و مجموعه کابل با روکش بیرونی PVC پوشانده میشود. این ساختار برای ولتاژ 0.6/1kV مناسب بوده و امکان نصب در محیطهای خشک و مرطوب، روی سینی کابل، داخل کانال و در صورت رعایت بستر مناسب، به صورت دفن در زمین را فراهم میکند.
- ولتاژ و جریان نامی: کابل برای ولتاژ نامی 0.6/1 کیلوولت طراحی شده است. رشتههای آلومینیومی 25mm² بسته به نوع نصب (هوا یا زمین)، دمای محیط و شرایط خنککاری، معمولاً برای تغذیه بارهای سهفاز توان کم مناسباند و جریان مجاز دقیق باید بر اساس جداول استاندارد و طراحی مهندسی محاسبه شود.
- شرایط حرارتی: در کابلهای با عایق/روکش PVC معمولاً دمای مجاز هادی در سرویس عادی تا حدود 70 درجه سانتیگراد و در حالت اتصال کوتاه برای مدت کوتاه تا حدود 160 درجه سانتیگراد در نظر گرفته میشود، مشروط بر آنکه نصب طبق استاندارد انجام شود.
کاربردها و مصارف
کابل آلومینیوم 3×25+16 PVC لینکو برای طیف متنوعی از کاربردهای فشار ضعیف در پروژههای ساختمانی و تاسیسات سبک مناسب است:
- فیدرها و انشعابات سبک: مناسب برای تغذیه تابلوهای فرعی، انشعابات کوچک و مدارهای سهفاز سبک در واحدهای مسکونی، مغازهها و کارگاههای کوچک که به مدار سهفاز همراه نول نیاز دارند.
- تغذیه بارهای سهفاز و تکفاز سبک: به دلیل وجود نول 16mm² امکان تغذیه همزمان بارهای سهفاز کوچک (مانند موتورهای توان کم، پمپهای سبک) و بارهای تکفاز عمومی از یک کابل اصلی فراهم میشود.
- نصب در کانال و ترانشه: با در نظر گرفتن بستر مناسب، عمق دفن کافی و حفاظت مکانیکی، میتوان این کابل را در کانالهای کابل و ترانشههای کمعمق برای توزیع انرژی در محوطه مجتمعهای کوچک نصب کرد.
- مسیرهای تاسیساتی داخلی: قابل نصب روی سینی کابل، نردبان کابل و رایزرها در فضاهای داخلی که در آنها وزن کمتر کابل، اقتصادی بودن و سادگی نصب اهمیت دارد.
مزایای کلیدی کابل آلومینیوم 3×25+16 PVC لینکو
- قیمت مناسبتر نسبت به کابل مسی: استفاده از هادی آلومینیومی در مقطع 25 و 16mm² هزینه اولیه کابل را نسبت به نمونههای مسی مشابه کاهش میدهد و برای پروژههای کوچک و متوسط مقرونبهصرفه است.
- وزن کم و سهولت نصب: وزن پایینتر کابل آلومینیومی حمل، کابلکشی و نصب روی سینی، نردبان کابل و مسیرهای کوتاه تا متوسط را سادهتر کرده و فشار مکانیکی کمتری به ساپورتها وارد میکند.
- تناسب با بارهای توان کم: سطح مقطع 25mm² برای فازها، برای بسیاری از فیدرهای سبک، انشعابات کوتاه و مدارهای مصرف کم مناسب است، به شرط رعایت محاسبات جریان مجاز و افت ولتاژ.
- گزینه مناسب برای پروژههای اقتصادی: برای پروژههایی که بودجه محدود دارند اما همچنان به کابل استاندارد و مطمئن برای مدارهای سهفاز سبک نیاز است، این کابل انتخابی منطقی و اقتصادی محسوب میشود.
نکات مهم در هنگام خرید و نصب
- در زمان خرید، به حک شدن نام برند لینکو، ترکیب سطح مقطع (3×25+16mm²)، نوع کابل آلومینیوم با عایق/روکش PVC، ولتاژ نامی 0.6/1kV و نشان استاندارد روی روکش کابل توجه کنید و کابل را فقط از تامینکنندگان معتبر تهیه نمایید.
- پیش از انتخاب سایز، جریان نامی، افت ولتاژ و طول مسیر را براساس نوع بار و شرایط نصب محاسبه کنید تا مطمئن شوید کابل 3×25+16 پاسخگوی نیاز مدار است.
- در هنگام نصب، شعاع خمش مجاز، نحوه مهار کابل روی سینی یا داخل کانال و تهویه مناسب مسیر کابل را رعایت کنید تا از آسیبدیدن عایق و افزایش بیش از حد دما جلوگیری شود.
- برای اتصال انتهایی، از سرکابل و کابلشوی مناسب سطح مقطع 25 و 16mm² استفاده کرده و اتصالات را با گشتاور مناسب ببندید تا از گرمشدن موضعی و افت ولتاژ در محل ترمینالها جلوگیری شود.
