کابل آلومینیوم سایز 3 در 95 + 50 PVC لینکو

معرفی کابل آلومینیوم 3 در 95+50 PVC لینکو

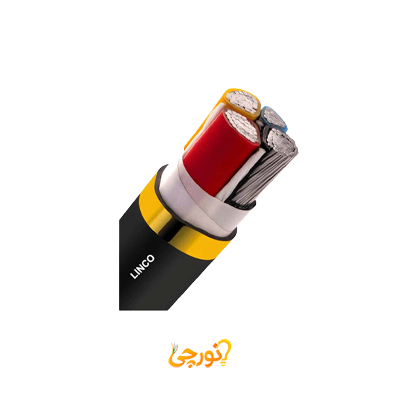

کابل آلومینیوم 3 در 95+50 PVC لینکو یک کابل قدرت فشار ضعیف با ولتاژ نامی 0.6/1 کیلوولت است که برای انتقال و توزیع انرژی الکتریکی سه‌فاز در تاسیسات صنعتی، تجاری و ساختمانی استفاده می‌شود. این کابل از سه رشته فاز آلومینیومی با سطح مقطع 95 میلی‌متر مربع به همراه یک رشته نول با سطح مقطع 50 میلی‌متر مربع تشکیل شده و با عایق و روکش PVC، گزینه‌ای اقتصادی برای جایگزینی کابل‌های مسی در پروژه‌های کم‌تا متوسط توان به شمار می‌رود.

ساختار و ویژگی‌های فنی

• تعداد و سطح مقطع رشته‌ها: آرایش کابل به صورت 3×95+50 است؛ سه رشته فاز با سطح مقطع 95mm² و یک رشته نول 50mm² که برای مدارهای سه‌فاز با نول مشترک در شبکه‌های فشار ضعیف مناسب است.
• جنس هادی: هادی‌ها از آلومینیوم چندسیمی فشرده (کلاس 2) ساخته می‌شوند که در عین تأمین جریان نامی مناسب، وزن کابل را نسبت به نمونه‌های مسی به‌طور محسوسی کاهش داده و حمل و نصب را آسان‌تر می‌کند.
• عایق و روکش PVC: هر رشته با عایق PVC و مجموعه کابل با روکش بیرونی PVC پوشانده می‌شود. این ساختار برای ولتاژ 0.6/1kV، نصب در محیط‌های خشک و مرطوب، روی سینی کابل، داخل کانال و دفن در زمین با بستر مناسب (در صورت رعایت مقررات) کاربرد دارد.
• ولتاژ و جریان نامی: کابل برای ولتاژ نامی 0.6/1 کیلوولت طراحی شده است. رشته‌های آلومینیومی 95mm² بسته به نوع نصب (در هوا یا زمین)، دمای محیط و شرایط خنک‌کاری، به‌طور تقریبی می‌توانند جریانی در حدود 190 تا 210 آمپر در هر فاز عبور دهند؛ مقدار دقیق باید براساس جداول جریان مجاز و طراحی مهندسی محاسبه شود.
• شرایط حرارتی: دمای مجاز هادی در سرویس عادی معمولاً تا 70 درجه سانتی‌گراد (برای سیستم‌های PVC) و در حالت اتصال کوتاه برای مدت کوتاه تا حدود 160 درجه سانتی‌گراد در نظر گرفته می‌شود، به شرط رعایت استاندارد و دستورالعمل سازنده.

کاربردها و مصارف

کابل آلومینیوم 3×95+50 PVC لینکو برای طیف وسیعی از کاربردهای فشار ضعیف در پروژه‌های ساختمانی و صنعتی مناسب است:

• فیدرهای اصلی و انشعابات قدرت: مناسب برای تغذیه تابلوهای اصلی و فرعی، شینه‌کشی قدرت در مجتمع‌های مسکونی، تجاری و سوله‌های صنعتی با توان متوسط.
• تغذیه موتورهای سه‌فاز و بارهای عمومی: قابل استفاده برای تغذیه موتورهای سه‌فاز، پمپ‌ها، فن‌ها، چیلرها و بارهای عمومی که به مدار سه‌فاز به همراه نول نیاز دارند.
• نصب زمینی و داخل کانال: در صورت استفاده از بستر مناسب و حفاظت مکانیکی کافی، می‌توان کابل را در ترانشه‌ها، کانال‌های کابل و فضاهای زیرزمینی نصب کرد.
• مسیرهای تاسیساتی داخلی: قابل نصب روی سینی کابل، نردبان کابل و رایزرها در فضاهای داخلی که در آن‌ها کاهش وزن کابل نسبت به نمونه‌های مسی مزیت محسوب می‌شود.

نکات مهم در هنگام خرید و نصب

• در زمان خرید، به حک شدن نام برند لینکو، نوع کابل، ترکیب سطح مقطع (3×95+50mm²)، ولتاژ نامی 0.6/1kV و نشان استاندارد روی روکش کابل دقت کنید و کابل را فقط از تامین‌کنندگان معتبر تهیه نمایید.
• قبل از انتخاب، افت ولتاژ، جریان مجاز و شرایط نصب (هوا، زمین، داخل کانال) را براساس طول مسیر و نوع بار محاسبه کنید تا سایز کابل متناسب با نیاز پروژه باشد.
• در هنگام نصب، شعاع خمش مجاز کابل، نحوه فیکس‌کردن روی سینی یا داخل کانال و تهویه مسیر را رعایت کنید تا از آسیب دیدن عایق و افزایش بیش از حد دما جلوگیری شود.
• استفاده از سرکابل و کابل‌شوی مناسب سطح مقطع 95 و 50mm² و اتصال صحیح نول برای جلوگیری از عدم تعادل ولتاژ و گرم‌شدن موضعی در محل اتصالات ضروری است.
