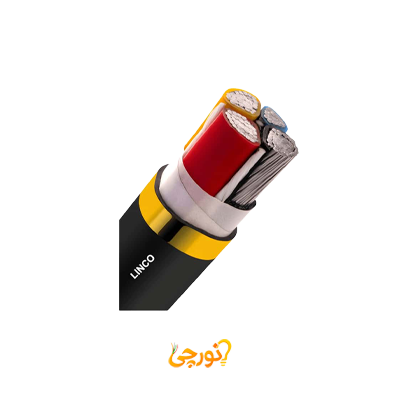

معرفی کابل آلومینیوم 3 در 35+16 لینکو
کابل آلومینیوم 3 در 35+16 لینکو یک کابل قدرت فشار ضعیف با ولتاژ نامی 0.6/1 کیلوولت است که برای انتقال و توزیع انرژی سهفاز به همراه نول در تاسیسات ساختمانی، تجاری و صنعتی سبک استفاده میشود. این کابل از سه رشته فاز آلومینیومی با سطح مقطع 35 میلیمتر مربع و یک رشته نول با سطح مقطع 16 میلیمتر مربع تشکیل شده و به دلیل ساختار آلومینیومی و استفاده از عایق و روکش PVC، گزینهای اقتصادی و کاربردی برای فیدرها و انشعابات قدرت در شبکههای فشار ضعیف به شمار میرود.
ساختار و ویژگیهای فنی
- تعداد و سطح مقطع رشتهها: آرایش کابل به صورت 3×35+16 است؛ سه رشته فاز 35mm² برای حمل جریان اصلی مدار و یک رشته نول 16mm² برای برگشت جریان نامتعادل و تغذیه بارهای تکفاز در سیستم سهفاز با نول مشترک.
- جنس هادی: هادیها از آلومینیوم چندسیمی فشرده (کلاس 2) ساخته میشوند که در عین تأمین ظرفیت جریان مناسب، وزن کابل را نسبت به نمونههای مسی کاهش داده و حمل، کابلکشی و نصب را سادهتر و اقتصادیتر میکند.
- عایق و روکش PVC: هر رشته با عایق PVC و مجموعه کابل با روکش بیرونی PVC پوشانده میشود. این ساختار برای ولتاژ نامی 0.6/1kV مناسب بوده و امکان نصب در محیطهای خشک و مرطوب، روی سینی کابل، داخل کانال و در صورت رعایت بستر مناسب، به صورت دفن در زمین را فراهم میکند.
- ولتاژ و جریان نامی: کابل برای ولتاژ نامی 0.6/1 کیلوولت طراحی شده است. رشتههای آلومینیومی 35mm² بسته به نوع نصب (هوا یا زمین)، دمای محیط و شرایط خنککاری، برای تغذیه بارهای سهفاز توان کم تا متوسط مناسباند و جریان مجاز دقیق آنها باید براساس جداول استاندارد و طراحی مهندسی تعیین شود.
- شرایط حرارتی: در کابلهای با عایق/روکش PVC معمولاً دمای مجاز هادی در سرویس عادی تا حدود 70 درجه سانتیگراد و در حالت اتصال کوتاه برای مدت کوتاه تا حدود 160 درجه سانتیگراد در نظر گرفته میشود، مشروط بر رعایت الزامات نصب.
کاربردها و مصارف
کابل آلومینیوم 3×35+16 لینکو برای طیف متنوعی از کاربردهای فشار ضعیف در پروژههای ساختمانی و تاسیسات سبک تا نیمهصنعتی مناسب است:
- فیدرها و انشعابات قدرت سبک: مناسب برای تغذیه تابلوهای فرعی، انشعابات کوتاه و مدارهای سهفاز در واحدهای مسکونی، واحدهای تجاری کوچک و کارگاههای سبک که به مدار سهفاز همراه نول نیاز دارند.
- تغذیه بارهای سهفاز و تکفاز: وجود نول 16mm² امکان تغذیه همزمان بارهای سهفاز کوچک (موتور، پمپ، فن) و بارهای تکفاز عمومی را از یک فیدر اصلی فراهم میکند.
- نصب در کانال و ترانشه: با در نظر گرفتن بستر مناسب، عمق دفن کافی و حفاظت مکانیکی، میتوان این کابل را در کانالهای کابل و ترانشههای کمعمق برای توزیع انرژی در محوطه مجتمعها و کارگاهها نصب کرد.
- مسیرهای تاسیساتی داخلی: قابل نصب روی سینی کابل، نردبان کابل و رایزرها در فضاهای داخلی که در آنها وزن کمتر کابل و اقتصادی بودن نسبت به کابل مسی اهمیت دارد.
مزایای کلیدی کابل آلومینیوم 3×35+16 لینکو
- قیمت مناسبتر نسبت به کابل مسی: استفاده از هادی آلومینیومی در مقاطع 35 و 16mm² هزینه اولیه کابل را نسبت به نمونههای مسی مشابه کاهش میدهد و برای پروژههای کوچک و متوسط مقرونبهصرفه است.
- وزن کم و سهولت نصب: وزن پایینتر کابل آلومینیومی حمل، کابلکشی و نصب روی سینی، نردبان کابل و مسیرهای کوتاه تا متوسط را سادهتر کرده و فشار مکانیکی روی ساپورتها را کاهش میدهد.
- تناسب با بارهای توان کم تا متوسط: سطح مقطع 35mm² برای فازها، برای بسیاری از فیدرهای سبک، انشعابات کوتاه و مدارهای مصرف کم تا متوسط مناسب است، به شرط رعایت محاسبات جریان مجاز و افت ولتاژ.
- گزینهای ایدهآل برای پروژههای اقتصادی: در پروژههایی که بودجه محدود است اما نیاز به کابل استاندارد و مطمئن برای مدارهای سهفاز سبک وجود دارد، این کابل انتخابی منطقی و کارآمد محسوب میشود.
نکات مهم در هنگام خرید و نصب
- در زمان خرید، به حک شدن نام برند لینکو، ترکیب سطح مقطع (3×35+16mm²)، نوع کابل آلومینیوم با عایق/روکش PVC، ولتاژ نامی 0.6/1kV و نشان استاندارد روی روکش کابل توجه کنید و کابل را فقط از تامینکنندگان معتبر تهیه نمایید.
- پیش از انتخاب سایز، جریان نامی، افت ولتاژ مجاز و طول مسیر را براساس نوع بار و شرایط نصب محاسبه کنید تا مطمئن شوید کابل 3×35+16 پاسخگوی نیاز مدار است.
- در هنگام نصب، شعاع خمش مجاز، نحوه مهار کابل روی سینی یا داخل کانال و تهویه مناسب مسیر کابل را رعایت کنید تا از آسیبدیدن عایق و افزایش بیش از حد دما جلوگیری شود.
- برای اتصال انتهایی، از سرکابل و کابلشوی مناسب سطح مقطع 35 و 16mm² استفاده کرده و اتصالات را با گشتاور مناسب ببندید تا از گرمشدن موضعی و افت ولتاژ در محل ترمینالها جلوگیری شود.
