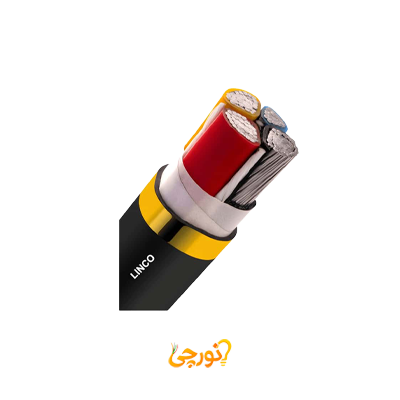

معرفی کابل آلومینیوم 3 در 70+35 لینکو
کابل آلومینیوم 3 در 70+35 لینکو یک کابل قدرت فشار ضعیف با ولتاژ نامی 0.6/1 کیلوولت است که برای انتقال و توزیع انرژی سهفاز به همراه نول در تاسیسات ساختمانی، تجاری و صنعتی سبک تا متوسط استفاده میشود. این کابل از سه رشته فاز آلومینیومی با سطح مقطع 70 میلیمتر مربع و یک رشته نول با سطح مقطع 35 میلیمتر مربع تشکیل شده و با عایق و روکش PVC، راهکاری اقتصادی در مقایسه با کابلهای مسی همسطح به شمار میرود.
ساختار و ویژگیهای فنی
- تعداد و سطح مقطع رشتهها: آرایش کابل به صورت 3×70+35 است؛ سه رشته فاز 70mm² برای حمل جریان اصلی مدار و یک رشته نول 35mm² برای برگشت جریان نامتعادل و تغذیه بارهای تکفاز در سیستم سهفاز با نول مشترک.
- جنس هادی: هادیها از آلومینیوم چندسیمی فشرده (کلاس 2) ساخته میشوند که در عین تأمین ظرفیت جریان مناسب، وزن کابل را نسبت به نمونههای مسی مشابه بهطور قابل توجهی کاهش داده و حمل، کابلکشی و نصب در مسیرهای طولانی را سادهتر و اقتصادیتر میکند.
- عایق و روکش PVC: هر رشته با عایق PVC و مجموعه کابل با روکش بیرونی PVC پوشانده میشود. این ساختار برای ولتاژ نامی 0.6/1kV مناسب بوده و امکان نصب در محیطهای خشک و مرطوب، روی سینی کابل، داخل کانال و در صورت رعایت بستر مناسب، به صورت دفن در زمین را فراهم میکند.
- ولتاژ و جریان نامی: کابل برای ولتاژ نامی 0.6/1 کیلوولت طراحی شده است. رشتههای آلومینیومی 70mm² بسته به نوع نصب (هوا یا زمین)، دمای محیط و شرایط خنککاری، به طور تقریبی برای تغذیه بارهای سهفاز توان متوسط مناسباند و جریان مجاز دقیق باید بر اساس جداول استاندارد و طراحی مهندسی محاسبه شود.
- شرایط حرارتی: در کابلهای با عایق/روکش PVC معمولاً دمای مجاز هادی در سرویس عادی تا حدود 70 درجه سانتیگراد و در حالت اتصال کوتاه برای مدت کوتاه تا حدود 160 درجه سانتیگراد در نظر گرفته میشود، مشروط بر آنکه نصب طبق استاندارد انجام شود.
کاربردها و مصارف
کابل آلومینیوم 3×70+35 لینکو برای طیف وسیعی از کاربردهای فشار ضعیف در پروژههای ساختمانی و تاسیسات نیمهصنعتی مناسب است:
- فیدرهای اصلی و فرعی تابلوهای برق: مناسب برای تغذیه تابلوهای فرعی و برخی فیدرهای اصلی در مجتمعهای مسکونی، واحدهای تجاری و کارگاههای صنعتی سبک که به مدار سهفاز همراه نول نیاز دارند.
- تغذیه بارهای سهفاز و تکفاز: به دلیل وجود نول 35mm²، امکان تغذیه همزمان بارهای سهفاز (موتور، پمپ، فن) و بارهای تکفاز عمومی از یک فیدر مشترک فراهم میشود.
- نصب زمینی و در کانال: با انتخاب بستر مناسب، عمق دفن کافی و حفاظت مکانیکی، میتوان این کابل را در ترانشهها، کانالهای کابل و محوطه مجتمعها و کارگاهها نصب کرد.
- مسیرهای تاسیساتی داخلی: قابل نصب روی سینی کابل، نردبان کابل و رایزرها در فضاهای داخلی که در آنها وزن کمتر نسبت به کابل مسی و اقتصادی بودن اهمیت دارد.
مزایای کلیدی کابل آلومینیوم 3×70+35 لینکو
- قیمت اقتصادیتر نسبت به کابل مسی: استفاده از هادی آلومینیومی در مقاطع 70 و 35mm² هزینه تهیه کابل را نسبت به نمونههای مسی مشابه بهطور چشمگیری کاهش میدهد و برای پروژههای با متراژ بالا مقرونبهصرفه است.
- وزن کمتر و سهولت نصب: وزن پایینتر کابل آلومینیومی حمل، کابلکشی و نصب روی سینی، نردبان کابل و در مسیرهای طولانی را سادهتر کرده و فشار مکانیکی کمتری به ساپورتها وارد میکند.
- تناسب با بارهای توان متوسط: سطح مقطع 70mm² برای فازها، ظرفیت مناسبی برای بسیاری از فیدرهای اصلی و فرعی در ساختمانها و تاسیسات نیمهصنعتی فراهم میکند، به شرط رعایت محاسبات جریان مجاز و افت ولتاژ.
- مناسب برای نوسازی و ارتقا: در پروژههای نوسازی، این کابل میتواند جایگزین کابلهای قدیمی با سطح مقطع پایینتر شود و بدون افزایش شدید هزینه، توان عبوری مدار را افزایش دهد.
نکات مهم در هنگام خرید و نصب
- در زمان خرید، به حک شدن نام برند لینکو، ترکیب سطح مقطع (3×70+35mm²)، نوع کابل آلومینیوم با عایق/روکش PVC، ولتاژ نامی 0.6/1kV و نشان استاندارد روی روکش کابل توجه کنید و کابل را فقط از تامینکنندگان معتبر تهیه نمایید.
- پیش از انتخاب سایز، جریان نامی، افت ولتاژ مجاز، طول مسیر و نحوه نصب (هوا، کانال یا زمین) را براساس نوع بار و شرایط محیطی محاسبه کنید تا مطمئن شوید کابل 3×70+35 پاسخگوی نیاز پروژه است.
- در هنگام نصب، شعاع خمش مجاز، فاصله ساپورتها، نحوه مهار کابل روی سینی یا داخل کانال و تهویه مسیر کابل را رعایت کنید تا از آسیبدیدن عایق و افزایش بیش از حد دما جلوگیری شود.
- برای اتصال انتهایی، از سرکابل و کابلشوی متناسب با سطح مقطع 70 و 35mm² استفاده کرده و اتصالات را با گشتاور مناسب ببندید تا از گرمشدن موضعی، افت ولتاژ و شلشدن ترمینالها در بهرهبرداری طولانیمدت جلوگیری شود.
