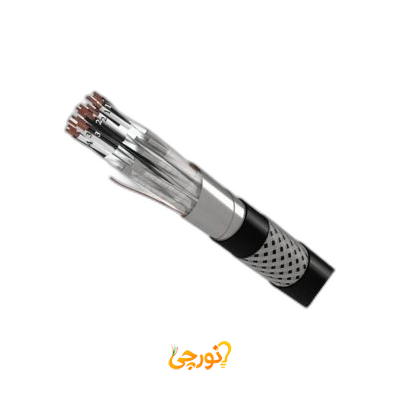

معرفی کابل ابزار دقیق با روکش PE و اسکرین زوجی 10x2x1.5 افشارنژاد خراسان
کابل ابزار دقیق با روکش PE و اسکرین زوجی 10x2x1.5 افشارنژاد خراسان، یک محصول تخصصی برای انتقال سیگنالهای حساس و دقیق در محیطهای صنعتی است. این کابل که شامل ۱۰ زوج (۲۰ رشته) با سطح مقطع ۱.۵ میلیمتر مربع برای هر رشته میباشد، به طور ویژه برای سیستمهای کنترلی و instrumentation طراحی شده است. ویژگی برجسته این محصول، وجود اسکرین (شیلد) جداگانه برای هر زوج است که از سیگنالها در برابر نویز و تداخلات الکترومغناطیسی محافظت میکند و روکش مقاوم PE آن نیز دوام بالایی در برابر رطوبت و مواد شیمیایی فراهم میآورد.
ساختار و ویژگیهای فنی
- مقطع هادی: این کابل دارای ۱۰ زوج (مجموعاً ۲۰ رشته) با سطح مقطع ۱.۵ میلیمتر مربع برای هر رشته بوده که برای انتقال سیگنالهای فرمان و اندازهگیری در سیستمهای ابزار دقیق ایدهآل است.
- جنس روکش: عایق هر رشته از جنس PVC و روکش خارجی کلی از جنس پلیاتیلن (PE) با مقاومت بالا در برابر رطوبت و یخزدگی است. هر زوج به صورت جداگانه با نوار آلومینیومی فویل و سیم زه (Drain Wire) اسکرین شده است.
- جنس هادی: هادی این کابل از مس آنیل شده تافته (Stranded) تشکیل شده است که انعطافپذیری مناسب و رسانایی الکتریکی عالی را برای اطمینان از انتقال صحیح سیگنال فراهم میکند.
- ولتاژ نامی: این کابل برای ولتاژ نامی 300/500 ولت طراحی شده است و برای انتقال سیگنالهای ولتاژ پایین و جریان کم در مدارهای کنترلی استفاده میشود.
- استاندارد ساخت: تولید این محصول مطابق با استانداردهای بینالمللی مرتبط با کابلهای ابزار دقیق (مانند IEC 60502-1) انجام میشود که کیفیت و عملکرد آن را در شرایط صنعتی تضمین مینماید.
کاربردها و مصارف
به دلیل ساختار کنترلشده و مقاومت در برابر نویز، کابل ابزار دقیق 10x2x1.5 افشارنژاد خراسان برای مصارف زیر ضروری است:
- صنایع نفت، گاز و پتروشیمی: برای اتصال سنسورهای دما، فشار، فلوو متر و سایر تجهیزات اندازهگیری به اتاق کنترل (PLC/DCS).
- کارخانههای فولاد و سیمان: در سیستمهای اتوماسیون صنعتی که در معرض تداخلات الکترومغناطیسی شدید قرار دارند.
- نیروگاهها و پالایشگاهها: برای انتقال سیگنالهای کنترلی و فرمان در سیستمهای حفاظت و کنترل با حداکثر دقت و امنیت.
- سیستمهای کنترل فرآیند: در خطوط تولید، ماشینآلات صنعتی و سیستمهای ابزار دقیق که نیاز به انتقال دادههای قابل اعتماد دارند.
مزایای کلیدی
- حفاظت عالی در برابر نویز (EMI): اسکرین زوجی به طور مؤثری از سیگنالهای حساس در برابر تداخلات الکترومغناطیسی محافظت کرده و از خطا در اندازهگیریها جلوگیری میکند.
- مقاومت بالا در برابر رطوبت و مواد شیمیایی: روکش PE (پلیاتیلن) دوام فوقالعادهای در محیطهای مرطوب، خاکی و در تماس با مواد شیمیایی خفیف دارد.
- انتقال سیگنال با پایداری بالا: ساختار دقیق و استفاده از هادی باکیفیت، تضمینکننده انتقال سیگنالها بدون افت کیفیت یا اعوجاج در مسیرهای طولانی است.
- انعطافپذیری مناسب برای نصب آسان: با وجود تعداد رشتههای بالا، ساختار منظم و انعطافپذیر این کابل، فرآیند نصب و مسیریابی را در کانالها و ترانشها تسهیل میکند.
نکات مهم در هنگام خرید و نصب
برای اطمینان از خرید محصول اصل، به حک شدن برند «افشارنژاد خراسان»، مشخصات فنی (10x2x1.5)، علامت اسکرین زوجی و جنس روکش (PE) روی بدنه کابل دقت کنید. همیشه این محصول را از نمایندگیهای رسمی و فروشگاههای معتبر لوازم برق صنعتی تهیه نمایید. نصب صحیح این کابل، به خصوص **اتصال صحیح سیم زه (Drain Wire) هر زوج به سیستم ارت**، برای عملکرد صحیح اسکرین و جلوگیری از نویز حیاتی است و باید توسط تکنسینهای ماهر انجام شود.
