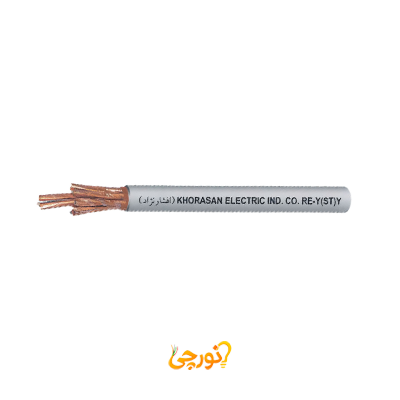

معرفی کابل ابزار دقیق با روکش PVC و اسکرین زوجی 10x2x1.5 افشارنژاد خراسان
کابل ابزار دقیق با روکش PVC و اسکرین زوجی 10x2x1.5 افشارنژاد خراسان، یک محصول تخصصی برای انتقال سیگنالهای حساس در محیطهای صنعتی با مقیاس متوسط است. این کابل که شامل ۱۰ زوج (۲۰ رشته) با سطح مقطع ۱.۵ میلیمتر مربع برای هر رشته میباشد، به طور ویژه برای سیستمهای کنترلی و instrumentation طراحی شده است. ویژگی برجسته این محصول، وجود اسکرین (شیلد) جداگانه برای هر زوج است که از سیگنالها در برابر نویز و تداخلات الکترومغناطیسی محافظت میکند و روکش PVC آن نیز انعطافپذیری و هزینهی مناسبی را برای نصب در محیطهای داخلی و محافظتشده فراهم میآورد.
ساختار و ویژگیهای فنی
- مقطع هادی: این کابل دارای ۱۰ زوج (مجموعاً ۲۰ رشته) با سطح مقطع ۱.۵ میلیمتر مربع برای هر رشته بوده که برای انتقال سیگنالهای فرمان و اندازهگیری در سیستمهای ابزار دقیق با ظرفیت متوسط ایدهآل است.
- جنس روکش: عایق هر رشته و روکش خارجی کلی از جنس PVC (پلیوینیل کلراید) با انعطافپذیری بالا و مقاومت خوب در برابر روغنها و مواد شیمیایی رایج صنعتی است. هر زوج به صورت جداگانه با نوار آلومینیومی فویل و سیم زه (Drain Wire) اسکرین شده است.
- جنس هادی: هادی این کابل از مس آنیل شده تافته (Stranded) تشکیل شده است که انعطافپذیری مناسب و رسانایی الکتریکی عالی را برای اطمینان از انتقال صحیح سیگنال فراهم میکند.
- ولتاژ نامی: این کابل برای ولتاژ نامی 300/500 ولت طراحی شده است و برای انتقال سیگنالهای ولتاژ پایین و جریان کم در مدارهای کنترلی استفاده میشود.
- استاندارد ساخت: تولید این محصول مطابق با استانداردهای بینالمللی مرتبط با کابلهای ابزار دقیق (مانند IEC 60502-1) انجام میشود که کیفیت و عملکرد آن را در شرایط صنعتی تضمین مینماید.
کاربردها و مصارف
به دلیل ساختار کنترلشده و ظرفیت متوسط، کابل ابزار دقیق 10x2x1.5 افشارنژاد خراسان برای مصارف زیر ایدهآل است:
- صنایع نفت، گاز و پتروشیمی: برای اتصال گروهی از سنسورهای دما، فشار، فلوو متر و سایر تجهیزات اندازهگیری در یک واحد صنعتی به اتاق کنترل.
- کارخانههای فولاد و سیمان: در سیستمهای اتوماسیون صنعتی که در معرض تداخلات الکترومغناطیسی قرار دارند و نیاز به مسیریابی تعداد متوسطی سیگنال دارند.
- نیروگاهها و پالایشگاهها: برای انتقال سیگنالهای کنترلی و فرمان در سیستمهای حفاظت و کنترل با حداکثر دقت و امنیت.
- سیستمهای کنترل فرآیند: در خطوط تولید و ماشینآلات صنعتی که نیاز به متمرکزسازی و انتقال تعداد قابل توجهی از دادههای قابل اعتماد دارند.
مزایای کلیدی
- حفاظت عالی در برابر نویز (EMI): اسکرین زوجی به طور مؤثری از سیگنالهای حساس در برابر تداخلات الکترومغناطیسی محافظت کرده و از خطا در اندازهگیریها جلوگیری میکند.
- کاهش افت سیگنال در مسیرهای طولانی: سطح مقطع 1.5 میلیمتر مربع مقاومت کمتری داشته و از افت سیگنال در مسیرهای طولانیتر جلوگیری میکند.
- انعطافپذیری و هزینهی مناسب روکش PVC: روکش PVC این کابل را برای نصب در ترانشها و کانالهای داخلی بسیار مناسبتر و از نظر اقتصادی مقرونبهصرفهتر میکند.
- تعادل بهینه بین ظرفیت و انعطافپذیری: این کابل با داشتن ۲۰ رشته، تعادل خوبی بین تعداد سیگنال قابل انتقال و انعطافپذیری لازم برای نصب در مسیرهای نسبتاً پیچیده ایجاد میکند.
نکات مهم در هنگام خرید و نصب
برای اطمینان از خرید محصول اصل، به حک شدن برند «افشارنژاد خراسان»، مشخصات فنی (10x2x1.5)، علامت اسکرین زوجی و جنس روکش (PVC) روی بدنه کابل دقت کنید. همیشه این محصول را از نمایندگیهای رسمی و فروشگاههای معتبر لوازم برق صنعتی تهیه نمایید. به دلیل کاربرد حیاتی این کابل، نصب آن **فقط و فقط باید توسط تکنسینهای برق ماهر و با تجربه** انجام شود تا تمام اتصالات به صورت کاملاً ایمن و استاندارد برقرار گردند.
