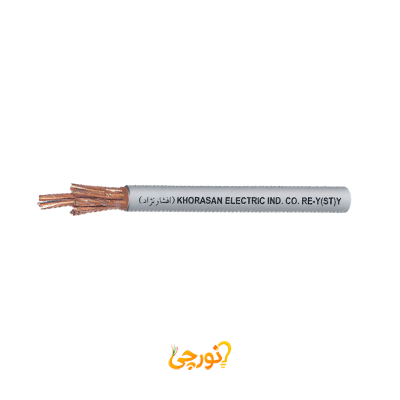

معرفی کابل ابزار دقیق با روکش PVC و اسکرین زوجی 30x2x1.5 افشارنژاد خراسان
کابل ابزار دقیق با روکش PVC و اسکرین زوجی 30x2x1.5 افشارنژاد خراسان، یک راهحل استاندارد و کارآمد برای مدیریت حجم بالای سیگنالهای حساس در پروژههای صنعتی بزرگ است. این کابل که شامل ۳۰ زوج (۶۰ رشته) با سطح مقطع ۱.۵ میلیمتر مربع برای هر رشته میباشد، به طور ویژه برای سیستمهای کنترلی و instrumentation با تعداد نقاط اندازهگیری بالا طراحی شده است. وجود اسکرین (شیلد) جداگانه برای هر زوج، از سیگنالها در برابر نویز و تداخلات الکترومغناطیسی به صورت مؤثر محافظت میکند و روکش PVC آن نیز انعطافپذیری و هزینهی مناسبی را برای نصب در محیطهای داخلی و محافظتشده فراهم میآورد.
ساختار و ویژگیهای فنی
- مقطع هادی: این کابل دارای ۳۰ زوج (مجموعاً ۶۰ رشته) با سطح مقطع ۱.۵ میلیمتر مربع برای هر رشته بوده که برای انتقال همزمان تعداد زیادی سیگنال فرمان و اندازهگیری با پایداری بالا ایدهآل است.
- جنس روکش: عایق هر رشته و روکش خارجی کلی از جنس PVC (پلیوینیل کلراید) با انعطافپذیری بالا و مقاومت خوب در برابر روغنها و مواد شیمیایی رایج صنعتی است. هر زوج به صورت جداگانه با نوار آلومینیومی فویل و سیم زه (Drain Wire) اسکرین شده است.
- جنس هادی: هادی این کابل از مس آنیل شده تافته (Stranded) تشکیل شده است که انعطافپذیری مناسب و رسانایی الکتریکی عالی را برای اطمینان از انتقال صحیح سیگنال فراهم میکند.
- ولتاژ نامی: این کابل برای ولتاژ نامی 300/500 ولت طراحی شده است و برای انتقال سیگنالهای ولتاژ پایین و جریان کم در مدارهای کنترلی استفاده میشود.
- استاندارد ساخت: تولید این محصول مطابق با استانداردهای بینالمللی مرتبط با کابلهای ابزار دقیق (مانند IEC 60502-1) انجام میشود که کیفیت و عملکرد آن را در شرایط صنعتی تضمین مینماید.
کاربردها و مصارف
به دلیل ظرفیت بالا در انتقال سیگنال و ساختار مقاوم، کابل ابزار دقیق 30x2x1.5 افشارنژاد خراسان برای مصارف زیر ضروری است:
- صنایع نفت، گاز و پتروشیمی: برای اتصال تعداد زیادی از سنسورهای دما، فشار، فلوو متر و سایر تجهیزات اندازهگیری در پالایشگاهها و مجتمعهای پتروشیمی به اتاق کنترل.
- کارخانههای فولاد و سیمان: در سیستمهای اتوماسیون صنعتی گسترده که در معرض تداخلات الکترومغناطیسی شدید قرار دارند و نیاز به مسیریابی تعداد زیادی سیگنال دارند.
- نیروگاهها و پالایشگاهها: برای انتقال سیگنالهای کنترلی و فرمان در سیستمهای حفاظت و کنترل با حداکثر دقت و امنیت در مقیاس بزرگ.
- سیستمهای کنترل فرآیند (DCS/PLC): در خطوط تولید بزرگ و ماشینآلات صنعتی پیچیده که نیاز به متمرکزسازی و انتقال حجم بالایی از دادههای قابل اعتماد دارند.
مزایای کلیدی
- حفاظت عالی در برابر نویز (EMI): اسکرین زوجی به طور مؤثری از سیگنالهای حساس در برابر تداخلات الکترومغناطیسی محافظت کرده و از خطا در اندازهگیریها جلوگیری میکند.
- کاهش افت سیگنال در مسیرهای طولانی: سطح مقطع 1.5 میلیمتر مربع مقاومت کمتری داشته و از افت سیگنال در مسیرهای طولانی که در پروژههای بزرگ رایج است، جلوگیری میکند.
- انعطافپذیری و هزینهی مناسب روکش PVC: روکش PVC این کابل را برای نصب در ترانشها و کانالهای داخلی بسیار مناسبتر و از نظر اقتصادی مقرونبهصرفهتر میکند.
- کاهش تعداد کابلهای مورد نیاز: با داشتن ۶۰ رشته، این کابل به طور چشمگیری تعداد کل کابلهای مورد نیاز در پروژهها را کاهش داده و هزینههای نصب و مسیریابی را پایین میآورد.
نکات مهم در هنگام خرید و نصب
برای اطمینان از خرید محصول اصل، به حک شدن برند «افشارنژاد خراسان»، مشخصات فنی (30x2x1.5)، علامت اسکرین زوجی و جنس روکش (PVC) روی بدنه کابل دقت کنید. همیشه این محصول را از نمایندگیهای رسمی و فروشگاههای معتبر لوازم برق صنعتی تهیه نمایید. به دلیل کاربرد حیاتی این کابل، نصب آن **فقط و فقط باید توسط تکنسینهای برق ماهر و با تجربه** انجام شود تا تمام اتصالات به صورت کاملاً ایمن و استاندارد برقرار گردند.
