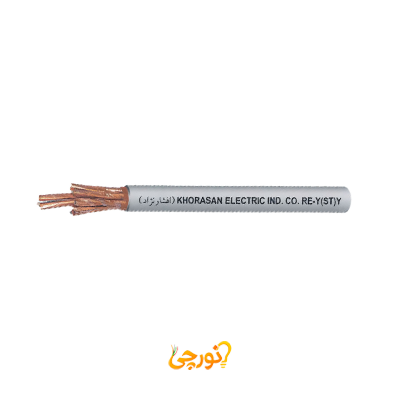

معرفی کابل ابزار دقیق با روکش PVC و اسکرین زوجی 50x2x0.5 افشارنژاد خراسان
کابل ابزار دقیق با روکش PVC و اسکرین زوجی 50x2x0.5 افشارنژاد خراسان، یک راهحل حرفهای برای مدیریت حجم بسیار بالای سیگنالهای حساس در پروژههای عظیم صنعتی است. این کابل که شامل ۵۰ زوج (مجموعاً ۱۰۰ رشته) با سطح مقطع ۰.۵ میلیمتر مربع برای هر رشته میباشد، به طور ویژه برای سیستمهای کنترلی و instrumentation با بیشترین تعداد نقاط اندازهگیری طراحی شده است. وجود اسکرین (شیلد) جداگانه برای هر زوج، از سیگنالها در برابر نویز و تداخلات الکترومغناطیسی به صورت مؤثر محافظت میکند و روکش PVC آن نیز انعطافپذیری و هزینهی مناسبی را برای نصب در محیطهای داخلی و محافظتشده فراهم میآورد.
ساختار و ویژگیهای فنی
- مقطع هادی: این کابل دارای ۵۰ زوج (مجموعاً ۱۰۰ رشته) با سطح مقطع ۰.۵ میلیمتر مربع برای هر رشته بوده که برای انتقال همزمان تعداد بسیار زیادی سیگنال فرمان و اندازهگیری با جریان کم در سیستمهای ابزار دقیق ایدهآل است.

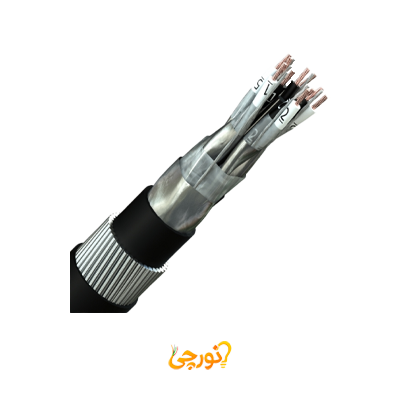

- جنس روکش: عایق هر رشته و روکش خارجی کلی از جنس PVC (پلیوینیل کلراید) با انعطافپذیری بالا و مقاومت خوب در برابر روغنها و مواد شیمیایی رایج صنعتی است. هر زوج به صورت جداگانه با نوار آلومینیومی فویل و سیم زه (Drain Wire) اسکرین شده است.
- جنس هادی: هادی این کابل از مس آنیل شده تافته (Stranded) تشکیل شده است که انعطافپذیری مناسب و رسانایی الکتریکی عالی را برای اطمینان از انتقال صحیح سیگنال فراهم میکند.
- ولتاژ نامی: این کابل برای ولتاژ نامی 300/500 ولت طراحی شده است و برای انتقال سیگنالهای ولتاژ پایین و جریان کم در مدارهای کنترلی استفاده میشود.
- استاندارد ساخت: تولید این محصول مطابق با استانداردهای بینالمللی مرتبط با کابلهای ابزار دقیق (مانند IEC 60502-1) انجام میشود که کیفیت و عملکرد آن را در شرایط صنعتی تضمین مینماید.
کاربردها و مصارف
به دلیل ظرفیت بسیار بالا در انتقال سیگنال و ساختار کنترلشده، کابل ابزار دقیق 50x2x0.5 افشارنژاد خراسان برای مصارف زیر ضروری است:
- صنایع نفت، گاز و پتروشیمی: به عنوان ستون فقرات ارتباطی در مجتمعهای پتروشیمی عظیم و پالایشگاهها برای اتصال صدها سنسور به اتاق کنترل مرکزی (DCS).
- کارخانههای فولاد و سیمان بزرگ: در سیستمهای اتوماسیون صنعتی گسترده که نیاز به متمرکزسازی تعداد بسیار زیادی سیگنال کنترلی و اندازهگیری دارند.
- نیروگاههای برق: برای انتقال سیگنالهای کنترلی و حفاظتی از سراسر نیروگاه به اتاق فرمان، جایی که حجم دادهها بسیار بالاست.
- پروژههای زیرساختی بزرگ: در سیستمهای کنترل ترافیک هوشمند، متروها و تأسیسات آب و فاضلاب که نیازمند شبکههای ارتباطی گسترده، مقاوم و قابل اعتماد هستند.
مزایای کلیدی
- حفاظت عالی در برابر نویز (EMI): اسکرین زوجی به طور مؤثری از سیگنالهای حساس در برابر تداخلات الکترومغناطیسی محافظت کرده و از خطا در اندازهگیریها جلوگیری میکند.
- انعطافپذیری و هزینهی مناسب روکش PVC: روکش PVC این کابل را برای نصب در ترانشها و کانالهای داخلی بسیار مناسبتر و از نظر اقتصادی مقرونبهصرفهتر میکند.
- کاهش چشمگیر هزینههای نصب و لجستیک: با داشتن ۱۰۰ رشته، این کابل به طور قابل توجهی تعداد کل کابلهای مورد نیاز را کاهش داده و هزینههای نصب، کانالکشی و نگهداری را به شدت پایین میآورد.
- مدیریت آسان سیستمهای بزرگ: استفاده از یک کابل با ظرفیت بالا، عیبیابی و مدیریت شبکه ارتباطی را در مقایسه با دهها کابل مجزا، بسیار سادهتر میکند.
نکات مهم در هنگام خرید و نصب
برای اطمینان از خرید محصول اصل، به حک شدن برند «افشارنژاد خراسان»، مشخصات فنی (50x2x0.5)، علامت اسکرین زوجی و جنس روکش (PVC) روی بدنه کابل دقت کنید. همیشه این محصول را از نمایندگیهای رسمی و فروشگاههای معتبر لوازم برق صنعتی تهیه نمایید. نصب صحیح این کابل، به خصوص **اتصال صحیح سیم زه (Drain Wire) هر زوج به سیستم ارت**، برای عملکرد صحیح اسکرین و جلوگیری از نویز حیاتی است و باید توسط تکنسینهای ماهر انجام شود.
