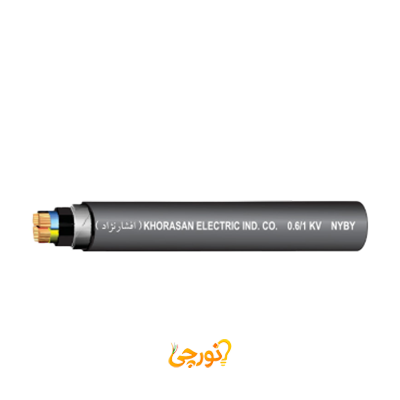

معرفی کابل قدرت NYBY 3x240 افشارنژاد خراسان
کابل قدرت NYBY 3x240 افشارنژاد خراسان، یک محصول زرهی و فوقالعاده مقاوم برای شبکههای توزیع برق فشار ضعیف و سه فاز است که توسط برند معتبر «افشارنژاد خراسان» تولید میشود. این کابل با داشتن سه رشته هادی مسی با مقطع بسیار بزرگ (240 میلیمتر مربع)، عایقهای پیویسی (PVC) و لایه زره فلزی (تسمه فولادی)، برای نصب در محیطهایی که نیاز به حفاظت مکانیکی و انتقال جریانهای فوقالعاده بالا دارند، ایدهآل است. ساختار سه رشتهای آن (سه فاز) به همراه لایه زره که به عنوان سیم ارت (PE) عمل میکند، نصبی ایمن و استاندارد را برای سنگینترین و حیاتیترین مدارهای سه فاز صنعتی فراهم میکند و عملکردی پایدار را تضمین مینماید.
ساختار و ویژگیهای فنی
- مقطع هادی: این کابل دارای 3 رشته هادی است که هر رشته با مساحت مقطع 240 میلیمتر مربع طراحی شده است که برای انتقال جریانهای الکتریکی بسیار بالا در مدارهای سه فاز کاملاً مناسب است.
- جنس هادی: هر رشته هادی از مس آنیل شده تافته (افشان) تشکیل شده است تا انعطافپذیری لازم برای نصب، حتی با وجود لایه زره، فراهم شود.
- جنس عایق و روکش: این کابل دارای عایق پیویسی روی هر هادی، یک لایه زره فلزی از جنس نوارهای فولادی (تسمه) و یک روکش خارجی مشترک از جنس پلیوینیل کلراید (PVC) است که حفاظت بسیار خوبی در برابر ضربه و فشار مکانیکی فراهم میکند.
- ولتاژ نامی: این کابل برای ولتاژ نامی 0.6/1 کیلوولت (600/1000 ولت) طراحی شده است که برای شبکههای توزیع فشار ضعیف استاندارد است.
- جریان نامی: قابلیت تحمل جریان این کابل بسته به شرایط نصب (در هوا یا دفن در خاک) حدود 350 تا 440 آمپر است.
- استاندارد ساخت: تولید این محصول کاملاً مطابق با استاندارد ملی ایران ISIRI 3577 (معادل استاندارد بینالمللی IEC 60502-1) انجام میشود.
کاربردها و مصارف
به دلیل ساختار زرهی، مقطع بسیار بزرگ (240 میلیمتر مربع) و سه رشتهای، این کابل برای مصارف سه فازی که نیاز به مقاومت مکانیکی و توان بسیار بالاتر دارند، ایدهآل است:
- فیدرهای اصلی توزیع: اصلیترین کاربرد این کابل، به عنوان فیدر اصلی برای تأمین برق کارخانهجات بسیار بزرگ، پالایشگاهها و مجتمعهای صنعتی عظیم به صورت مستقیم در زمین دفن شود.
- کابلکشی صنعتی فوق سنگین: برای تأمین برق تجهیزات و ماشینآلات سه فاز بسیار پرمصرف مانند پمپهای صنعتی عظیم، کمپرسورهای بزرگ و سیستمهای حمل و نقل (کانوایرها) که به سیم نول احتیاج ندارند، استفاده میشود.
- اتصال به کلیدهای سه فاز: برای اتصال کلیدهای موتور (Motor Protection Circuit Breakers) با ظرفیت بسیار بالا به تجهیزات سه فاز سنگین در مسیرهایی که احتمال آسیب فیزیکی شدید به کابل وجود دارد، کاربرد دارد.
- شبکههای توزیع زیرزمینی: به لطف لایه زره، این کابل برای خطوط انتقال اصلی برق در پروژههای زیرساختی ملی و تأسیسات بزرگ مناسب است.
مزایای کلیدی
- مقاومت مکانیکی بالا: لایه زره تسمهای، حفاظت بسیار خوبی در برابر ضربه، فشار و سایش فراهم میکند و از هادیهای داخلی محافظت مینماید.
- ایمنی بالا: عایقهای استاندارد PVC به همراه لایه زره که به عنوان زمین (ارت) عمل میکند، از خطرات اتصال کوتاه و برقگرفتگی جلوگیری کرده و ایمنی سیستم را افزایش میدهد.
- ساختار بهینه برای موتورها سه فاز: این کابل با داشتن سه فاز و ارت، یک راهحل کامل و اقتصادی برای اتصال موتورهای سه فاز بزرگ و پرمصرف است.
- قابلیت نصب در محیطهای خشن: این کابل برای محیطهایی که کابلهای معمولی به سرعت آسیب میبینند، مانند کارگاههای ساختمانی، معادن و فضاهای صنعتی سنگین، طراحی شده است.
نکات مهم در هنگام خرید و نصب
برای اطمینان از خرید محصول اصل، به حک شدن برند «افشارنژاد خراسان»، مشخصات فنی (NYBY 3x240)، ولتاژ (0.6/1 kV) و نشان استاندارد ISIRI 3577 روی روکش کابل دقت کنید. همیشه این محصول را از فروشگاههای معتبر لوازم برقی تهیه کنید. در هنگام نصب، رعایت کدبندی استاندارد برای سه فاز (معمولاً: قهوهای، مشکی، خاکستری) ضروری است و **لایه زره باید به ترمینال ارت (PE) در تابلو متصل شود**. به لطف لایه زره، این کابل را میتوان در بسیاری از کاربردها به صورت مستقیم در زمین دفن کرد.
