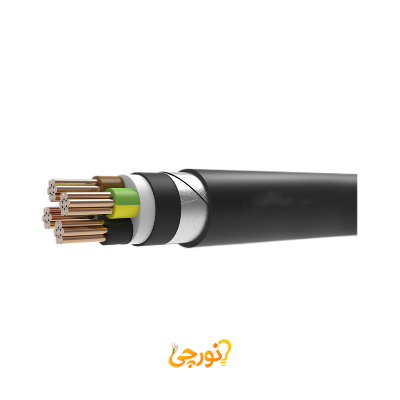

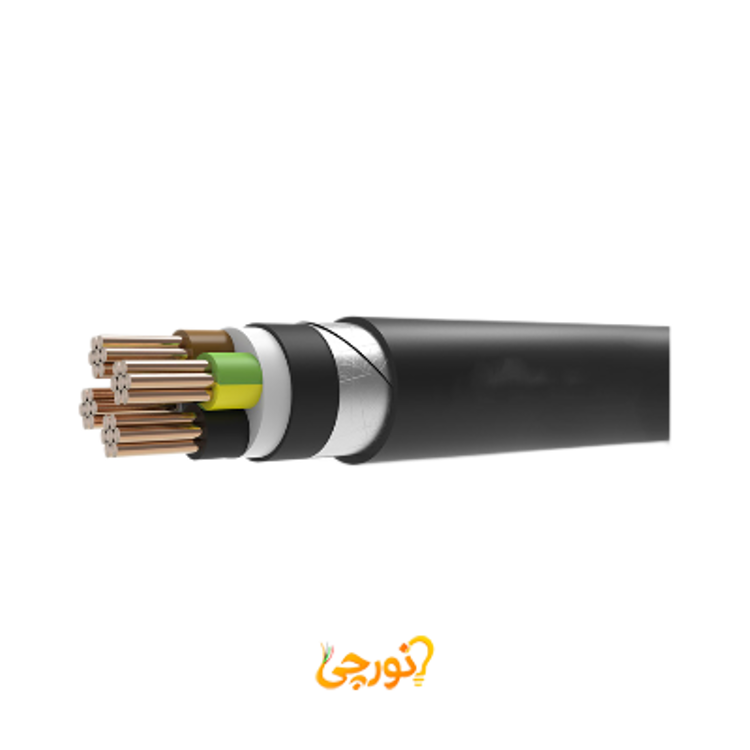

معرفی کابل قدرت NYBY 3x(25+16) افشارنژاد خراسان
کابل قدرت NYBY 3x(25+16) افشارنژاد خراسان، یک محصول زرهی و بسیار مقاوم برای شبکههای توزیع برق فشار ضعیف و سه فاز است که توسط برند معتبر «افشارنژاد خراسان» تولید میشود. این کابل با داشتن سه رشته هادی فاز با مقطع ۲۵ میلیمتر مربع، یک رشته هادی نول با مقطع ۱۶ میلیمتر مربع، عایقهای پیویسی (PVC) و لایه زره فلزی (تسمه فولادی)، برای نصب در محیطهایی که نیاز به حفاظت مکانیکی و تأمین برق سه فاز به همراه نول دارند، ایدهآل است. ساختار چهار رشتهای آن به همراه لایه زره که به عنوان سیم ارت (PE) عمل میکند، نصبی ایمن و استاندارد را برای مدارهای سه فاز صنعتی و تجاری فراهم میکند و عملکردی پایدار را تضمین مینماید.
ساختار و ویژگیهای فنی
- مقطع هادی: این کابل دارای ۳ رشته هادی فاز با مساحت مقطع ۲۵ میلیمتر مربع و یک رشته هادی نول با مساحت مقطع ۱۶ میلیمتر مربع است. این ساختار برای سیستمهای سه فاز با بارهای تک فاز (که نیاز به سیم نول دارند) کاملاً مناسب است.
- جنس هادی: هر رشته هادی از مس آنیل شده تافته (افشان) تشکیل شده است تا انعطافپذیری لازم برای نصب در مسیرهای مختلف فراهم شود.
- جنس عایق و روکش: این کابل دارای عایق پیویسی روی هر هادی، یک لایه زره فلزی از جنس نوارهای فولادی (تسمه) و یک روکش خارجی مشترک از جنس پلیوینیل کلراید (PVC) است که حفاظت بسیار خوبی در برابر ضربه و فشار مکانیکی فراهم میکند.
- ولتاژ نامی: این کابل برای ولتاژ نامی 0.6/1 کیلوولت (600/1000 ولت) طراحی شده است که برای شبکههای توزیع فشار ضعیف استاندارد است.
- جریان نامی: قابلیت تحمل جریان این کابل (محدود به هادیهای فاز ۲۵ میلیمتر مربعی) بسته به شرایط نصب (در هوا یا دفن در خاک) حدود 95 تا 120 آمپر است.
- استاندارد ساخت: تولید این محصول کاملاً مطابق با استاندارد ملی ایران ISIRI 3577 (معادل استاندارد بینالمللی IEC 60502-1) انجام میشود.
کاربردها و مصارف
به دلیل ساختار زرهی و داشتن هادی نول، این کابل برای مصارف سه فازی که نیاز به مقاومت مکانیکی و تأمین همزمان بارهای تک فاز دارند، ایدهآل است:
- سیمکشی سه فاز با نول: اصلیترین کاربرد این کابل، برای سیمکشی سیستمهای توزیع سه فاز در کارخانهها، کارگاههای بزرگ و ساختمانهای تجاری است که هم تجهیزات سه فاز و هم بارهای تک فاز (مانند روشنایی و پریزها) وجود دارد.
- کابلکشی صنعتی: برای تغذیه تابلوهای فرعی، موتورهای الکتریکی و سیستمهای کنترلی که نیاز به سیم نول دارند، استفاده میشود.
- نصب مستقیم در خاک (Direct Burial): به لطف لایه زره، این کابل میتواند برای تأمین برق کارگاههای خارجی، انبارها، واحدهای صنعتی مجزا یا سیستمهای پمپاژ به صورت مستقیم در زمین دفن شود.
- فیدر تابلوهای اصلی: برای اتصال تابلوهای برق فرعی به تابلو اصلی در مسیرهایی که احتمال آسیب فیزیکی به کابل وجود دارد، کاربرد دارد.
مزایای کلیدی
- مقاومت مکانیکی بالا: لایه زره تسمهای، حفاظت بسیار خوبی در برابر ضربه، فشار و سایش فراهم میکند و از هادیهای داخلی محافظت مینماید.
- ایمنی بالا: عایقهای استاندارد PVC به همراه لایه زره که به عنوان زمین (ارت) عمل میکند، از خطرات اتصال کوتاه و برقگرفتگی جلوگیری کرده و ایمنی سیستم را افزایش میدهد.
- ساختار کامل مدار سه فاز: این کابل با داشتن سه فاز، یک نول و ارت (از طریق زره)، تمامی عناصر لازم برای یک سیستم توزیع سه فاز مدرن و ایمن را فراهم میکند.
- قابلیت نصب در محیطهای خشن: این کابل برای محیطهایی که کابلهای معمولی به سرعت آسیب میبینند، مانند کارگاههای ساختمانی و فضاهای صنعتی، طراحی شده است.
نکات مهم در هنگام خرید و نصب
برای اطمینان از خرید محصول اصل، به حک شدن برند «افشارنژاد خراسان»، مشخصات فنی (NYBY 3x(25+16))، ولتاژ (0.6/1 kV) و نشان استاندارد ISIRI 3577 روی روکش کابل دقت کنید. همیشه این محصول را از فروشگاههای معتبر لوازم برقی تهیه کنید. در هنگام نصب، رعایت کدبندی استاندارد برای سه فاز (معمولاً: قهوهای، مشکی، خاکستری) و نول (آبی) ضروری است و **لایه زره باید به ترمینال ارت (PE) در تابلو متصل شود**. به لطف لایه زره، این کابل را میتوان در بسیاری از کاربردها به صورت مستقیم در زمین دفن کرد.
