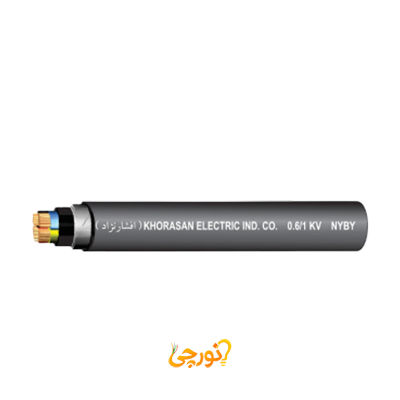

معرفی کابل قدرت NYBY 3x95 افشارنژاد خراسان
کابل قدرت NYBY 3x95 افشارنژاد خراسان، یک محصول زرهی و فوقالعاده مقاوم برای شبکههای توزیع برق فشار ضعیف و سه فاز است که توسط برند معتبر «افشارنژاد خراسان» تولید میشود. این کابل با داشتن سه رشته هادی مسی با مقطع بسیار بزرگ (95 میلیمتر مربع)، عایقهای پیویسی (PVC) و لایه زره فلزی (تسمه فولادی)، برای نصب در محیطهایی که نیاز به حفاظت مکانیکی و انتقال جریانهای فوقالعاده بالا دارند، ایدهآل است. ساختار سه رشتهای آن (سه فاز) به همراه لایه زره که به عنوان سیم ارت (PE) عمل میکند، نصبی ایمن و استاندارد را برای سنگینترین و حیاتیترین مدارهای سه فاز صنعتی فراهم میکند و عملکردی پایدار را تضمین مینماید.
ساختار و ویژگیهای فنی
- مقطع هادی: این کابل دارای 3 رشته هادی است که هر رشته با مساحت مقطع 95 میلیمتر مربع طراحی شده است که برای انتقال جریانهای الکتریکی بسیار بالا در مدارهای سه فاز کاملاً مناسب است.
- جنس هادی: هر رشته هادی از مس آنیل شده تافته (افشان) تشکیل شده است تا انعطافپذیری لازم برای نصب، حتی با وجود لایه زره، فراهم شود.
- جنس عایق و روکش: این کابل دارای عایق پیویسی روی هر هادی، یک لایه زره فلزی از جنس نوارهای فولادی (تسمه) و یک روکش خارجی مشترک از جنس پلیوینیل کلراید (PVC) است که حفاظت بسیار خوبی در برابر ضربه و فشار مکانیکی فراهم میکند.
- ولتاژ نامی: این کابل برای ولتاژ نامی 0.6/1 کیلوولت (600/1000 ولت) طراحی شده است که برای شبکههای توزیع فشار ضعیف استاندارد است.
- جریان نامی: قابلیت تحمل جریان این کابل بسته به شرایط نصب (در هوا یا دفن در خاک) حدود 190 تا 240 آمپر است.
- استاندارد ساخت: تولید این محصول کاملاً مطابق با استاندارد ملی ایران ISIRI 3577 (معادل استاندارد بینالمللی IEC 60502-1) انجام میشود.
کاربردها و مصارف
به دلیل ساختار زرهی، مقطع بسیار بزرگ (95 میلیمتر مربع) و سه رشتهای، این کابل برای مصارف سه فازی که نیاز به مقاومت مکانیکی و توان بسیار بالاتر دارند، ایدهآل است:
- تغذیه موتورهای سه فاز سنگین: اصلیترین کاربرد این کابل، برای اتصال موتورهای الکتریکی سه فاز بسیار بزرگ و قدرتمند در صنایع سنگین مانند کارخانههای فولاد، سیمان، پتروشیمی و معادن است.
- کابلکشی صنعتی فوق سنگین: برای تأمین برق تجهیزات و ماشینآلات سه فاز بسیار پرمصرف مانند پمپهای صنعتی عظیم، کمپرسورهای بزرگ و سیستمهای حمل و نقل (کانوایرها) که به سیم نول احتیاج ندارند، استفاده میشود.
- فیدرهای اصلی توزیع: به لطف لایه زره، این کابل میتواند به عنوان فیدر اصلی برای تأمین برق کارخانهجات بزرگ و شهرکهای صنعتی به صورت مستقیم در زمین دفن شود.
- اتصال به کلیدهای سه فاز: برای اتصال کلیدهای موتور (Motor Protection Circuit Breakers) با ظرفیت بسیار بالا به تجهیزات سه فاز سنگین در مسیرهایی که احتمال آسیب فیزیکی شدید به کابل وجود دارد، کاربرد دارد.
مزایای کلیدی
- مقاومت مکانیکی بالا: لایه زره تسمهای، حفاظت بسیار خوبی در برابر ضربه، فشار و سایش فراهم میکند و از هادیهای داخلی محافظت مینماید.
- ایمنی بالا: عایقهای استاندارد PVC به همراه لایه زره که به عنوان زمین (ارت) عمل میکند، از خطرات اتصال کوتاه و برقگرفتگی جلوگیری کرده و ایمنی سیستم را افزایش میدهد.
- ساختار بهینه برای موتورها سه فاز: این کابل با داشتن سه فاز و ارت، یک راهحل کامل و اقتصادی برای اتصال موتورهای سه فاز بزرگ و پرمصرف است.
- قابلیت نصب در محیطهای خشن: این کابل برای محیطهایی که کابلهای معمولی به سرعت آسیب میبینند، مانند کارگاههای ساختمانی، معادن و فضاهای صنعتی سنگین، طراحی شده است.
نکات مهم در هنگام خرید و نصب
برای اطمینان از خرید محصول اصل، به حک شدن برند «افشارنژاد خراسان»، مشخصات فنی (NYBY 3x95)، ولتاژ (0.6/1 kV) و نشان استاندارد ISIRI 3577 روی روکش کابل دقت کنید. همیشه این محصول را از فروشگاههای معتبر لوازم برقی تهیه کنید. در هنگام نصب، رعایت کدبندی استاندارد برای سه فاز (معمولاً: قهوهای، مشکی، خاکستری) ضروری است و **لایه زره باید به ترمینال ارت (PE) در تابلو متصل شود**. به لطف لایه زره، این کابل را میتوان در بسیاری از کاربردها به صورت مستقیم در زمین دفن کرد.
