معرفی کابل قدرت بدون هالوژن N2XH سایز 1 در 4 افشارنژاد خراسان

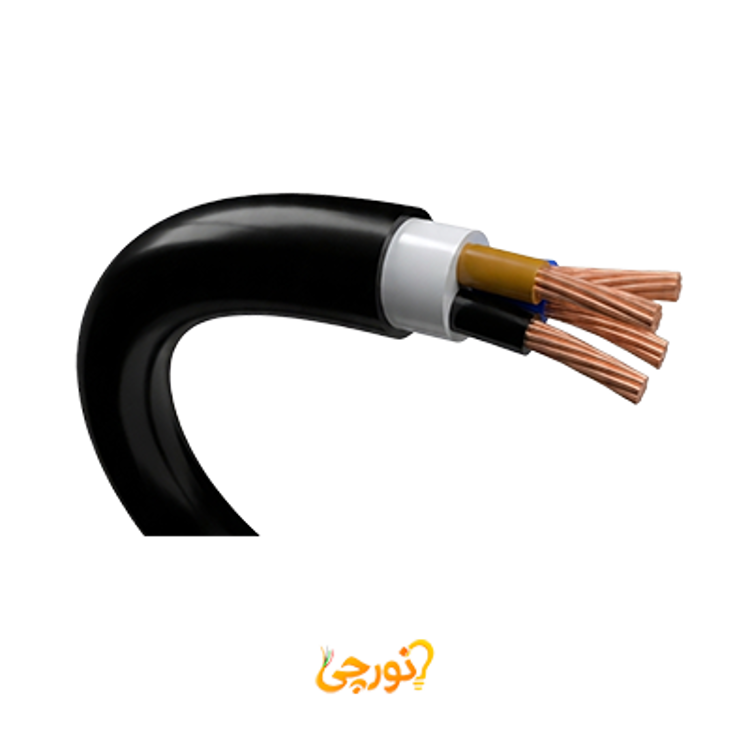

کابل قدرت بدون هالوژن N2XH سایز 1×4 افشارنژاد خراسان، یک کابل تکرشته فشار ضعیف با ولتاژ نامی 0.6/1 کیلوولت است که از هادی مسی، عایق XLPE و روکش کمدود و بدون هالوژن (LSZH / HFFR) تشکیل شده است. این کابل برای مدارهای قدرت سبک تا متوسط، فیدرهای فرعی، تغذیه تابلوهای کوچک، مدارهای روشنایی پرمصرفتر و کاربردهایی که هم ایمنی در برابر آتش و دود و هم عملکرد الکتریکی پایدار اهمیت دارد، انتخابی مطمئن و مقرونبهصرفه به شمار میرود.
ساختار و ویژگیهای فنی
- سطح مقطع و نوع هادی: این کابل دارای یک رشته هادی مسی با سطح مقطع 4 میلیمتر مربع (1×4mm²) است که معمولاً بهصورت گرد چندسیمی فشرده (کلاس 2) تولید میشود و انعطافپذیری خوبی برای نصب در سینی، کانال، لوله و داکت فراهم میکند.
- جنس هادی: هادی از مس آنیلشده با خلوص بالا ساخته شده که رسانایی الکتریکی عالی، افت ولتاژ کم و تلفات توان پایین را تضمین میکند.
- جنس عایق: عایق هادی از XLPE (پلیاتیلن کراسلینک) است که استقامت دیالکتریک بالا، تحمل دمایی مناسب و مقاومت خوب در برابر پیری حرارتی و تنشهای الکتریکی را فراهم میسازد.
- روکش بیرونی: روکش کابل از مواد کمدود و بدون هالوژن (LSZH / HFFR) تولید شده که در زمان آتشسوزی دود کم و فاقد گازهای اسیدی و خورنده ایجاد میکند و برای محیطهای بسته و حساس به حریق بسیار ایمن است.
- ولتاژ و جریان نامی: ولتاژ نامی کابل 0.6/1 کیلوولت است. سطح مقطع 4mm²، با توجه به نوع نصب، دمای محیط و تعداد کابلهای مجاور، قابلیت عبور جریان مداوم در حدود 20 تا 30 آمپر را فراهم میکند (مقدار دقیق بر اساس محاسبات مهندسی و شرایط واقعی نصب تعیین میشود).
- ویژگیهای حرارتی: دمای مجاز هادی در بهرهبرداری عادی تا حدود 90 درجه سانتیگراد و در شرایط اتصال کوتاه (برای مدت کوتاه) تا حدود 250 درجه سانتیگراد در نظر گرفته میشود.
کاربردها و مصارف
با توجه به سطح مقطع 4 میلیمتر مربع، عایق XLPE و روکش LSZH، کابل N2XH 1×4 افشارنژاد خراسان برای کاربردهای زیر بسیار مناسب است:
- فیدرهای فرعی سبک: مناسب برای تغذیه تابلوهای فرعی کوچک، مدارهای اصلی برخی واحدها و خطوط توزیع توان سبک تا متوسط در ساختمانهای اداری، تجاری و مسکونی.
- مدارات تکفاز قدرت: قابل استفاده در مدارهای تکفاز تغذیه تجهیزات برقی مانند پمپهای کوچک، فنها، هیترهای سبک و سایر مصرفکنندههایی که در محدوده جریان مجاز این سطح مقطع قرار دارند.
- مدارات سهفاز با کابل تکرشته: در پروژهها میتوان از چند کابل 1×4 برای فازها (و در صورت نیاز نول مجزا) استفاده کرد تا یک مدار سهفاز یا سهفاز+نول تشکیل شود.
- مسیرهای تاسیساتی داخلی: مناسب برای نصب در رایزرها، زیر سقف کاذب، کف کاذب، سینی کابل و کانالهای تاسیساتی که در آنها علاوه بر کارایی، ایمنی در برابر حریق اهمیت دارد.
- محیطهای حساس به حریق: قابل استفاده در هتلها، بیمارستانها، مراکز خرید، برجهای اداری و مسکونی و سایر فضاهای عمومی که کنترل دود و گازهای خورنده در زمان آتشسوزی ضروری است.
مزایای کلیدی
- ابعاد و وزن مناسب: سطح مقطع 1×4mm² تعادل خوبی بین ظرفیت جریان، قطر و وزن کابل ایجاد کرده و عبور آن را از لولهها، سینیها و داکتها ساده میکند.
- ایمنی بالا در برابر آتش: روکش LSZH در زمان حریق دود کم و بدون گازهای خورنده تولید میکند و خطرات جانی و خسارات تجهیزاتی را بهطور محسوسی کاهش میدهد.
- عملکرد الکتریکی و حرارتی پایدار: عایق XLPE امکان کارکرد مداوم در دمای بالاتر را فراهم کرده و در برابر پیری حرارتی، ترکخوردگی و تنشهای الکتریکی مقاومت خوبی دارد.
- دوام و طول عمر بالا: استفاده از مس با خلوص بالا و مواد عایقی و روکش استاندارد، همراه با کنترل کیفیت کارخانه افشارنژاد خراسان، عمر بهرهبرداری کابل را افزایش داده و احتمال خرابی ناگهانی را کاهش میدهد.
- سازگار با الزامات مدرن ایمنی: ساختار N2XH بدون هالوژن و کمدود، مطابق مقررات بهروز ساختمانی و صنعتی برای ارتقای ایمنی جانی و حفاظت از تجهیزات است.
نکات مهم در هنگام خرید و نصب
در زمان خرید کابل قدرت بدون هالوژن N2XH 1×4 افشارنژاد خراسان، حتماً به حک شدن نام برند، نوع کابل (N2XH)، سایز (1×4mm²)، ولتاژ نامی (0.6/1kV) و نشان استاندارد روی روکش کابل توجه کرده و کابل را فقط از نمایندگیها و فروشگاههای معتبر تهیه کنید. هنگام نصب نیز رعایت موارد زیر ضروری است:
- رعایت حداقل شعاع خمش متناسب با قطر خارجی کابل، بهویژه در خروجی تابلوها، سینیها و نقاط تغییر مسیر.
- استفاده از سرکابل و کابلشوی مناسب سطح مقطع 4mm² و سفت کردن اتصالات با گشتاور مناسب برای جلوگیری از افزایش دما در محل اتصال.
- در مدارهای سهفاز، چیدمان صحیح کابلهای تکرشته جهت جلوگیری از ایجاد حلقههای مغناطیسی ناخواسته.
- در نظر گرفتن جریان مجاز کابل بر اساس نوع نصب (در هوا، روی سینی، داخل کانال و …) و اعمال ضرایب اصلاح در صورت نصب چند کابل در کنار هم، برای جلوگیری از گرمشدن بیش از حد و حفظ طول عمر کابل.
