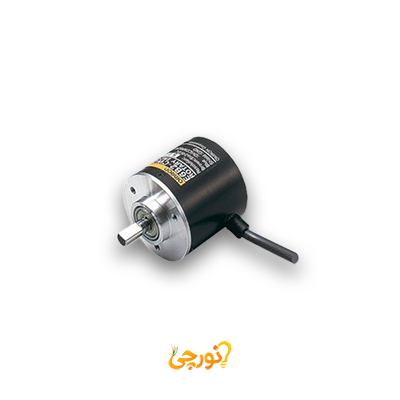

انکودر نوری افزایشی امرون E6B2-CWZ1X | ۵۰۰ پالس، خروجی Line Driver
انکودر نوری افزایشی امرون مدل E6B2-CWZ1X یک سنسور چرخشی دقیق با دقت ۵۰۰ پالس در هر دور (P/R) است که برای اندازهگیری موقعیت، سرعت و جهت چرخش در سیستمهای اتوماسیون صنعتی طراحی شده است. این انکودر شفتدار با قطر خارجی ۴۰ میلیمتر و شفت ۶ میلیمتر، از تکنولوژی نوری با خروجی Line Driver استاندارد RS-422 بهره میبرد که مقاومت بالایی در برابر نویز الکتریکی ایجاد میکند. سیگنالهای خروجی A، B و Z (نقطه صفر) امکان کنترل دقیق موقعیت و شمارش دوطرفه را فراهم میکنند. بدنه مقاوم با دیسک فلزی تقویتشده و حفاظت در برابر اتصال کوتاه و معکوس، این انکودر را برای محیطهای صنعتی demanding ایدهآل میسازد.
هنگام خرید انکودر E6B2-CWZ1X امرون، حتماً از اصالت کالا اطمینان حاصل کنید. توجه داشته باشید که این انکودر نیاز به تغذیه ۵ ولت دقیق دارد و استفاده از ولتاژ بالاتر باعث آسیب دائمی میشود. حفاظتهای داخلی در برابر اتصال معکوس و اتصال کوتاه، ایمنی عملکرد را تضمین میکنند، اما رعایت استانداردهای سیمکشی ضروری است. بارگذاری شعاعی ۳۰ نیوتن و رانشی ۲۰ نیوتن نباید exceeded شود تا عمر بلبرینگها حفظ شود. برای نصب، از کوپلینگهای منعطف استفاده کنید تا ناهممحوری بین شفت موتور و انکودر جبران شود. سیگنالهای Line Driver امکان کابلکشی طولانی تا چند ده متر را فراهم میکنند، اما از کابلهای زوج به هم تابیده و شیلددار استفاده شود. کانال Z برای تنظیم نقطه صفر سیستم در هر دور استفاده میشود و در کاربردهای هومینگ ضروری است.
انکودر افزایشی (Incremental) موقعیت نسبی را نسبت به نقطه شروع اندازهگیری میکند و نیاز به کانال مرجع Z برای تعیین صفر دارد. انکودر مطلق (Absolute) موقعیت مطلق را در هر لحظه میداند. E6B2-CWZ1X از نوع افزایشی است و با ۵۰۰ پالس در هر دور کار میکند.
خروجی Line Driver استاندارد RS-422 از سیگنالهای دیفرانسیلی استفاده میکند که مقاومت بسیار بالایی در برابر نویز الکتریکی محیط صنعتی دارند. این استاندارد امکان انتقال سیگنال تا مسافتهای طولانی (بیش از ۱۰۰ متر) بدون افت کیفیت را فراهم میکند.
کانال Z یک پالس در هر دور کامل انکودر تولید میکند که به عنوان نقطه مرجع صفر (Home) استفاده میشود. این کانال برای کالیبراسیون سیستم، تنظیم نقطه شروع و هومینگ در CNC و رباتها ضروری است.
خیر، این مدل نیاز به تغذیه ۴.۸ تا ۵.۲ ولت DC دارد. استفاده از ۲۴ ولت باعث سوختن دائمی مدار الکترونیکی میشود. برای کار با ۲۴ ولت، باید از مدلهای دیگر سری E6B2 با ولتاژ ۱۲ تا ۲۴ ولت استفاده کنید.
بارگذاری شعاعی (جانبی) مجاز ۳۰ نیوتن و بارگذاری رانشی (محوری) مجاز ۲۰ نیوتن است. تجاوز از این مقادیر باعث آسیب به بلبرینگها، کاهش عمر مفید و عدم دقت در اندازهگیری میشود.
سیگنالهای A و B دو موج مربعی با فاز ۹۰ درجهای نسبت به هم هستند. با مقایسه فاز این دو سیگنال، جهت چرخش (ساعتگرد یا پادساعتگرد) تشخیص داده میشود و امکان شمارش دوطرفه فراهم میگردد.
