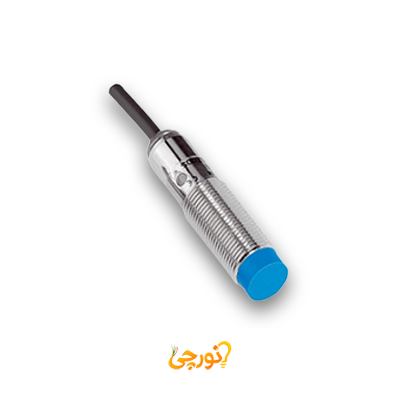

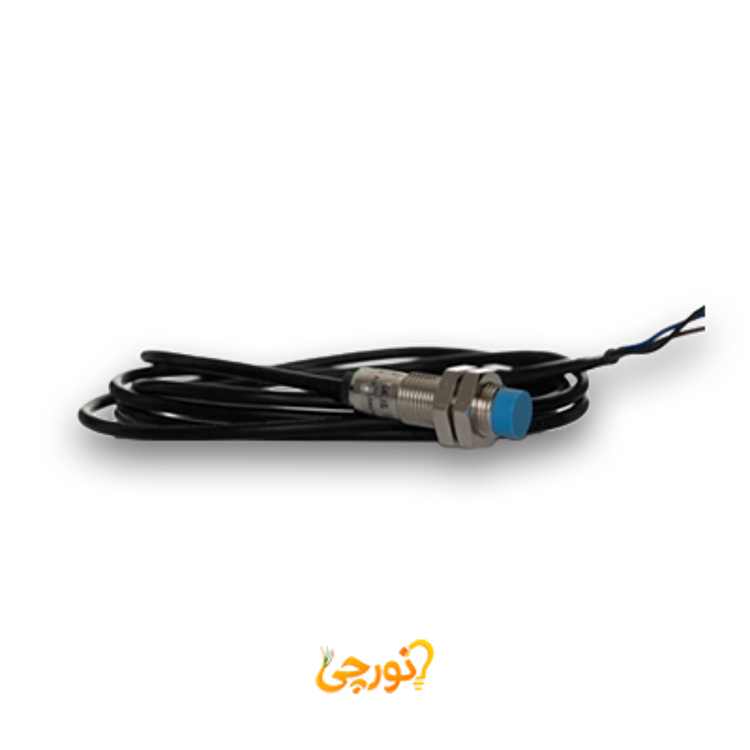

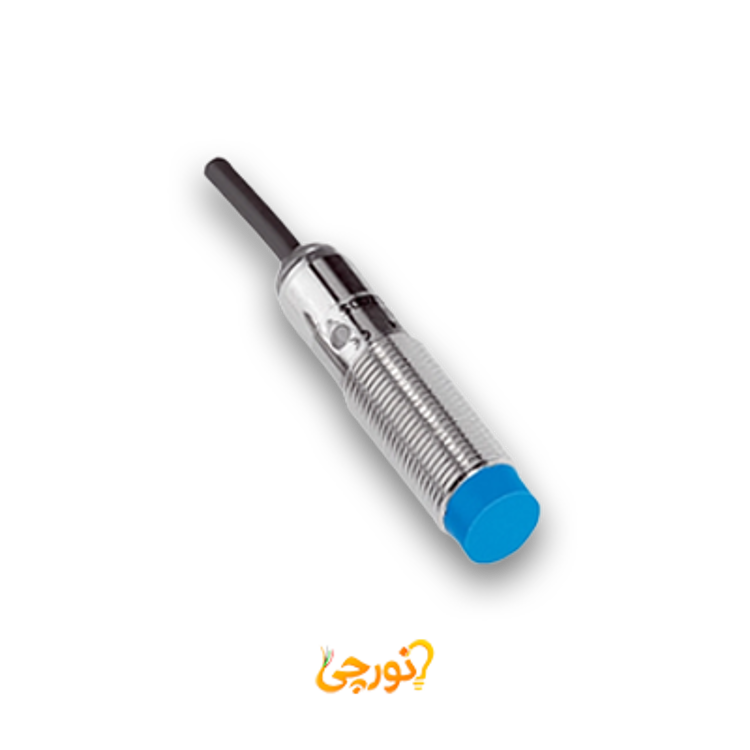

سنسور القایی SICK IME12-04NPSZW2K | M12 Flush، ۴ میلیمتر، خروجی PNP
سنسور القایی SICK مدل IME12-04NPSZW2K از سری IME، یک سنسور مجاورتی القایی (Inductive Proximity Sensor) دقیق با بدنه استوانهای M12 است که برای تشخیص بدون تماس اجسام فلزی در محیطهای صنعتی طراحی شده است. این سنسور با طراحی Flush (توکار)، امکان نصب همتراز با سطح فلزی محل نصب را فراهم میکند و در فضاهای محدود نیز عملکرد پایدار و قابل اطمینانی ارائه میدهد. فاصله سوئیچینگ نامی ۴ میلیمتر در کنار فرکانس سوئیچینگ ۲۰۰۰ هرتز، این مدل را به گزینهای مناسب برای کاربردهای پرسرعت و دقیق تبدیل کرده است. خروجی PNP سهسیمه با کنتاکت NO باعث میشود این سنسور بهراحتی با اغلب PLCها، ماژولهای ورودی دیجیتال و سیستمهای کنترل صنعتی سازگار باشد.
هنگام خرید سنسور القایی IME12-04NPSZW2K SICK، حتماً از اصالت کالا اطمینان حاصل کنید. این سنسور به صورت Flush طراحی شده و باید همتراز با سطح فلزی محل نصب شود تا فاصله تشخیص دچار افت نشود. رعایت حداقل فاصله از اجسام فلزی جانبی مطابق دیتاشیت (معمولاً ۳ برابر قطر بدنه از کنار و ۱.۵ برابر از جلو)، از بروز تداخل مغناطیسی و کاهش دقت جلوگیری میکند. اتصال الکتریکی از طریق کانکتور M12 چهار پین انجام میشود و تغذیه باید در بازه ۱۰ تا ۳۰ ولت DC تأمین شود. استفاده از منبع تغذیه پایدار و کابل استاندارد، نقش مهمی در حفظ فرکانس سوئیچینگ ۲۰۰۰ هرتز و افزایش طول عمر سنسور دارد. توجه داشته باشید که این سنسور فقط اجسام فلزی (آهنی و غیرآهنی) را تشخیص میدهد و برای مواد پلاستیکی، چوبی یا شفاف مناسب نیست.
سنسور Flush طراحی شده برای نصب همتراز با سطح فلزی. در این حالت کلاهک سنسور با محیط فلزی اطراف یکسان است و محافظت بهتری در برابر ضربه دارد. سنسور Non-Flush برآمده از سطح است و فاصله تشخیص بیشتری دارد اما نیاز به فضای آزاد جلوی سر سنسور دارد.
Sa یا Safe Switching Distance فاصلهای است که سنسور با اطمینان ۱۰۰٪ جسم فلزی را تشخیص میدهد. برای IME12-04NPSZW2K این مقدار ۳.۲۴ میلیمتر (۸۱٪ از Sn) است. طراحی سیستم باید بر اساس Sa انجام شود نه Sn، تا در شرایط دمایی و ولتاژی مختلف خطا رخ ندهد.
سنسورهای القایی SICK سری IME برای تشخیص فولاد (St37) کالیبره شدهاند. برای فلزات غیرآهنی مانند آلومینیوم، برنج و مس، فاصله تشخیص کاهش مییابد (معمولاً ۳۰ تا ۵۰٪ فاصله استاندارد). برای تشخیص یکسان تمام فلزات، از سنسورهای Factor 1 استفاده کنید.
IME12-04NPSZW2K دارای خروجی PNP است. در این حالت هنگام تشخیص جسم، ولتاژ مثبت تغذیه به خروجی اعمال میشود. در NPN هنگام تشخیص، خروجی به زمین متصل میشود. PNP با PLCهای اروپایی و آسیایی سازگاری بهتری دارد.
این یعنی سنسور قادر است تا ۲۰۰۰ بار در ثانیه وضعیت خروجی خود را تغییر دهد. برای کاربردهای معمولی صنعتی کاملاً کافی است. اگر جسم با سرعت بیشتری حرکت میکند، باید از سنسورهای High Speed با فرکانس بالاتر استفاده شود.
کانکتور M12 استاندارد صنعتی امکان نصب و تعویض سریع سنسور را فراهم میکند. در صورت خرابی سنسور، نیازی به باز کردن ترمینالها و سیمکشی مجدد نیست. همچنین درجه حفاظت IP67 را حفظ میکند.
