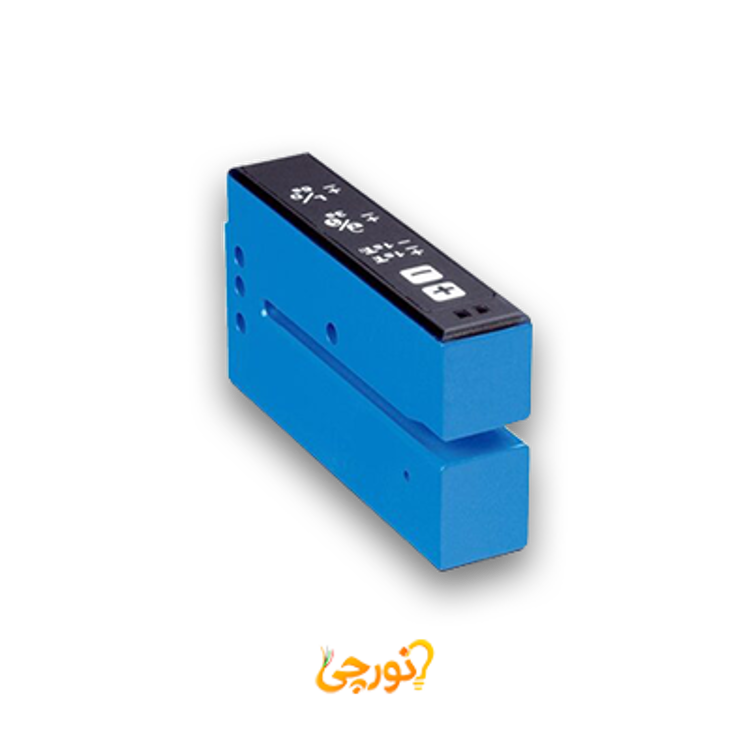

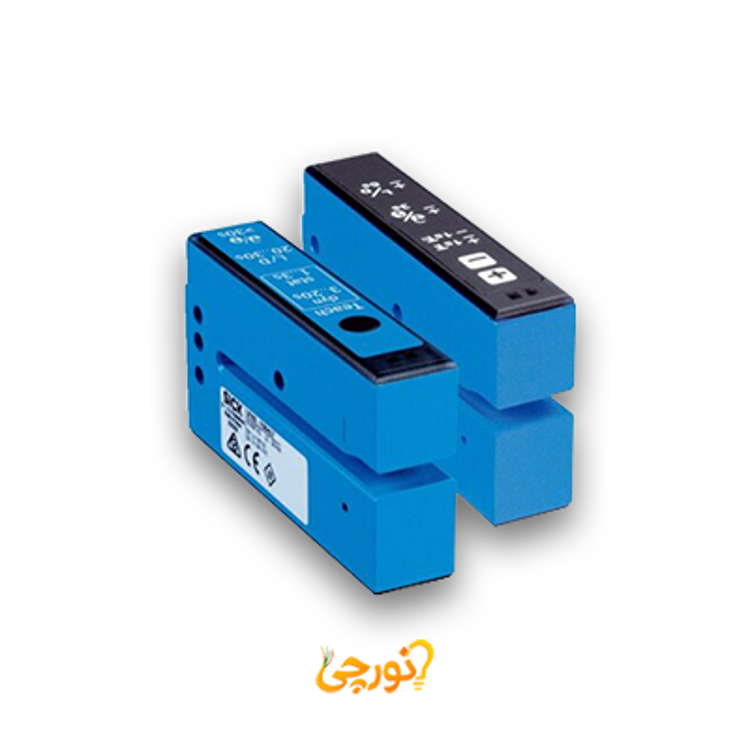

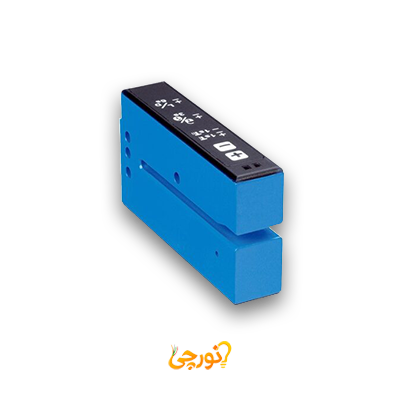

<h3>معرفی سنسور U شکل التراسونیک SICK مدل UFN3-70B413</h3>
<p>سنسور U شکل التراسونیک SICK مدل UFN3-70B413 از سری UF Next، یک سنسور فورک (Fork) پیشرفته است که بر اساس تکنولوژی امواج فراصوت (Ultrasonic) عمل میکند. این سنسور آلمانی با ساختار U شکل، دارای فرستنده و گیرنده یکپارچه در دو شاخه موازی است که فاصله ۳ میلیمتری بین آنها و عمق ۶۹ میلیمتری، امکان عبور مواد مانند برچسبها و کاغذ را فراهم میکند. بدنه آلومینیومی مقاوم، تغذیه ۱۰ تا ۳۰ ولت DC و خروجی NPN/PNP قابل تبدیل، این سنسور را برای تشخیص دقیق برچسبهای شفاف و غیرشفاف در صنایع بستهبندی، چاپ و اتوماسیون ایدهآل میسازد. سیستم Teach-in هوشمند با دکمههای + و -، تنظیم آسان و دقیق آستانه تشخیص را ممکن میسازد.</p>
<h3>ساختار و ویژگی‌های فنی</h3>
<ul>
<li><strong>مدل سنسور:</strong> UF Next Ultrasonic Fork Sensor</li>
<li><strong>کد سازنده:</strong> UFN3-70B413</li>
<li><strong>تکنولوژی:</strong> التراسونیک (Ultrasonic) با فرستنده و گیرنده یکپارچه</li>
<li><strong>نوع سنسور:</strong> U شکل (Fork Type) با ساختار فورک</li>
<li><strong>فاصله بین شاخهها (عرض فورک):</strong> ۳ میلیمتر</li>
<li><strong>عمق فورک:</strong> ۶۹ میلیمتر</li>
<li><strong>جنس بدنه:</strong> آلومینیوم (Aluminum) با مقاومت بالا</li>
<li><strong>ولتاژ تغذیه:</strong> ۱۰ تا ۳۰ ولت DC</li>
<li><strong>جریان مصرفی:</strong> حداکثر ۱۰۰ میلیآمپر</li>
<li><strong>نوع خروجی:</strong> NPN/PNP قابل تبدیل (Switchable)</li>
<li><strong>جریان خروجی:</strong> حداکثر ۱۰۰ میلیآمپر (حداقل ۰.۳ میلیآمپر)</li>
<li><strong>زمان پاسخ:</strong> ۲۵۰ میکروثانیه (µs)</li>
<li><strong>زمان راهاندازی:</strong> ۱۰۰ میلیثانیه</li>
<li><strong>حالتهای عملکرد:</strong> Light-ON (L) و Dark-ON (D) قابل انتخاب</li>
<li><strong>کوچکترین جسم قابل تشخیص:</strong> ۲ میلیمتر</li>
<li><strong>ورودی Teach-in خارجی (ET):</strong> قابلیت برنامهریزی آستانه از طریق سیگنال خارجی</li>
<li><strong>روش Teach-in:</strong> داینامیک، استاتیک و خارجی (Dynamic, Static, External)</li>
<li><strong>تنظیم حساسیت:</strong> دکمههای + و - با قفل کودک (Child Lock)</li>
<li><strong>درجه حفاظت:</strong> IP65</li>
<li><strong>کلاس حفاظتی:</strong> III</li>
<li><strong>دمای کاری:</strong> مثبت ۵ تا مثبت ۵۵ درجه سانتیگراد</li>
<li><strong>حفاظت مدار:</strong> محافظت در برابر اتصال معکوس (A)، اتصال کوتاه خروجی (B)، سرکوب پالسهای نویز (C)</li>
<li><strong>استانداردهای ایمنی:</strong> CE، cULus</li>
<li><strong>اتصال:</strong> کانکتور M12 چهارپین</li>
<li><strong>رنگ سیمها:</strong> brn=قهوهای (L+)، blu=آبی (M)، blk=مشکی (Q)، wht=سفید (ET)</li>
<li><strong>نمایشگر:</strong> LED قرمز (وضعیت) و LED زرد (خروجی)</li>
<li><strong>برند:</strong> SICK (زیک) آلمان</li>
<li><strong>کشور سازنده:</strong> آلمان (Made in Germany)</li>
</ul>
<h3>کاربردها</h3>
<ul>
<li>تشخیص برچسبهای شفاف و غیرشفاف در دستگاههای لیبلزن صنعتی</li>
<li>شناسایی نشانههای چاپی و علائم روی کاغذ و فیلم</li>
<li>کنترل گپ (Gap) بین برچسبها در خطوط بستهبندی</li>
<li>تشخیص دو برچسب چسبیده به هم (Double Sheet Detection)</li>
<li>کنترل سطح و ضخامت مواد در صنایع چاپ و بستهبندی</li>
<li>سیستمهای شمارش و مرتبسازی در خطوط تولید</li>
<li>تشخیص مواد شفاف که سنسورهای نوری قادر به تشخیص آنها نیستند</li>
<li>صنایع بستهبندی مواد غذایی و دارویی</li>
<li>دستگاههای چاپ افست و دیجیتال</li>
<li>سیستمهای هندلینگ و جابجایی مواد خودکار</li>
</ul>
<div class="advantages-box text-dark" style="background-color:#f0f8ff;border-left:4px solid #2196f3;padding:15px;margin:20px 0;border-radius:4px;">
<h3 style="margin-top:0;">مزایای کلیدی</h3>
<ul>
<li><strong>تکنولوژی التراسونیک:</strong> قابلیت تشخیص برچسبهای کاملاً شفاف و موادی که سنسورهای نوری نمیتوانند تشخیص دهند</li>
<li><strong>ساختار U شکل یکپارچه:</strong> فرستنده و گیرنده در یک بدنه، بدون نیاز به تنظیم اپتیکال و نصب آسان</li>
<li><strong>فاصله فورک ۳ میلیمتری:</strong> مناسب برای برچسبهای نازک و کاغذهای معمولی صنعتی</li>
<li><strong>خروجی NPN/PNP قابل تبدیل:</strong> سازگاری با انواع PLC و سیستمهای کنترل بدون نیاز به تغییر سنسور</li>
<li><strong>سیستم Teach-in پیشرفته:</strong> سه حالت داینامیک، استاتیک و خارجی برای تنظیم دقیق آستانه تشخیص</li>
<li><strong>زمان پاسخ ۲۵۰ µs:</strong> سرعت بالا برای کاربردهای با سرعت متوسط تا بالا</li>
<li><strong>بدنه آلومینیومی:</strong> مقاومت مکانیکی بالا و عمر طولانی در محیطهای صنعتی</li>
<li><strong>قفل کودک:</strong> جلوگیری از تغییرات ناخواسته تنظیمات توسط اپراتور</li>
</ul>
</div>
<h3>نکات مهم هنگام خرید و نصب</h3>
<p>هنگام خرید سنسور UFN3-70B413 SICK، حتماً از اصالت کالا اطمینان حاصل کنید. این سنسور ساخت کشور آلمان است و روی بدنه آن عبارت "Product of France" یا "Made in Germany" درج شده است. برای نصب، مواد باید در حالت کشیده (Taut) و بدون فلپ (Flutter-free) از داخل فورک عبور کنند. تنظیم آستانه (Teach-in) میتواند به صورت داینامیک (با حرکت مواد)، استاتیک (بدون حرکت) یا از طریق ورودی خارجی ET انجام شود. در حالت Light-ON، خروجی فعال میشود cuando التراسونیک دریافت میشود (فقط کاغذ)، و در حالت Dark-ON، خروجی هنگام قطع امواج توسط برچسب فعال میشود. برای قفل کردن دکمهها و جلوگیری از تغییرات ناخواسته، هر دو دکمه + و - را به مدت ۳ تا ۶ ثانیه فشار دهید. برای تغییر بین حالتهای Light-ON و Dark-ON، هر دو دکمه را بیش از ۶ ثانیه نگه دارید. توجه داشته باشید که این سنسور در محیطهای مسکونی ممکن است تداخل رادیویی ایجاد کند و مناسب کاربردهای صنعتی است.</p>
</div>
سنسور UFN3-70B413 از تکنولوژی التراسونیک استفاده میکند و میتواند برچسبهای کاملاً شفاف (Transparent) را تشخیص دهد. سنسورهای نوری معمولی قادر به تشخیص برچسبهای شفاف نیستند زیرا نور از آنها عبور میکند.
