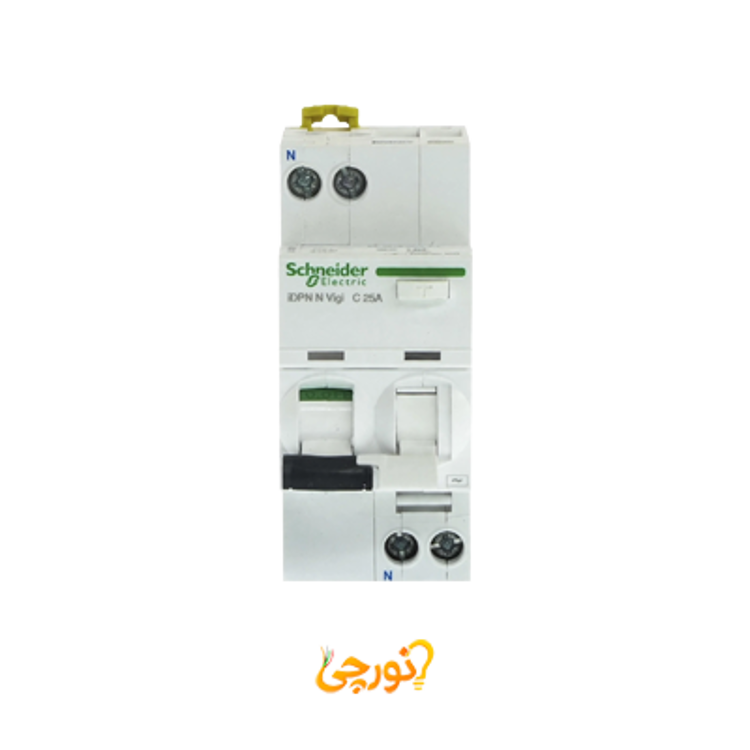

محافظ جان ترکیبی تک فاز 25 آمپر اشنایدر 30 میلی آمپر قدرت قطع 6kA

معرفی و خرید

محافظ جان ترکیبی تکفاز 25 آمپر اشنایدر 30 میلی آمپر قدرت قطع 6kA

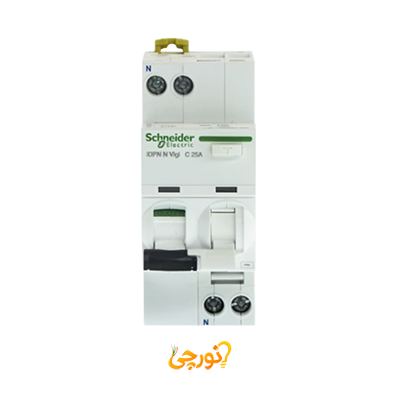

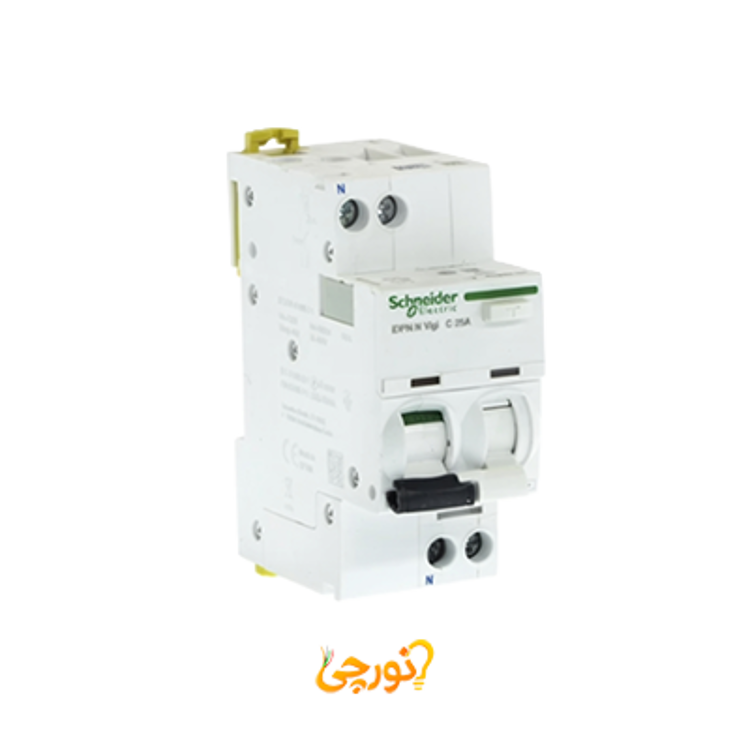

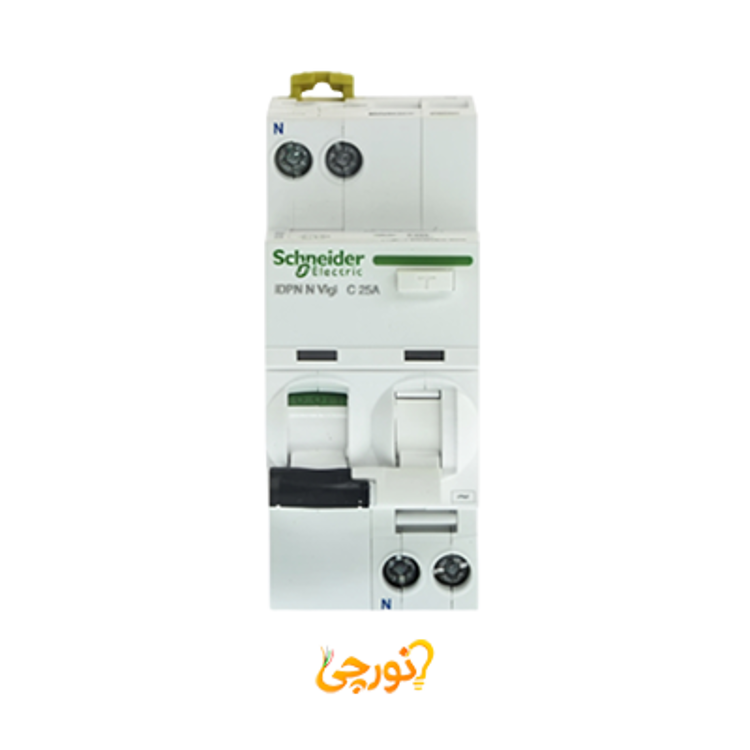

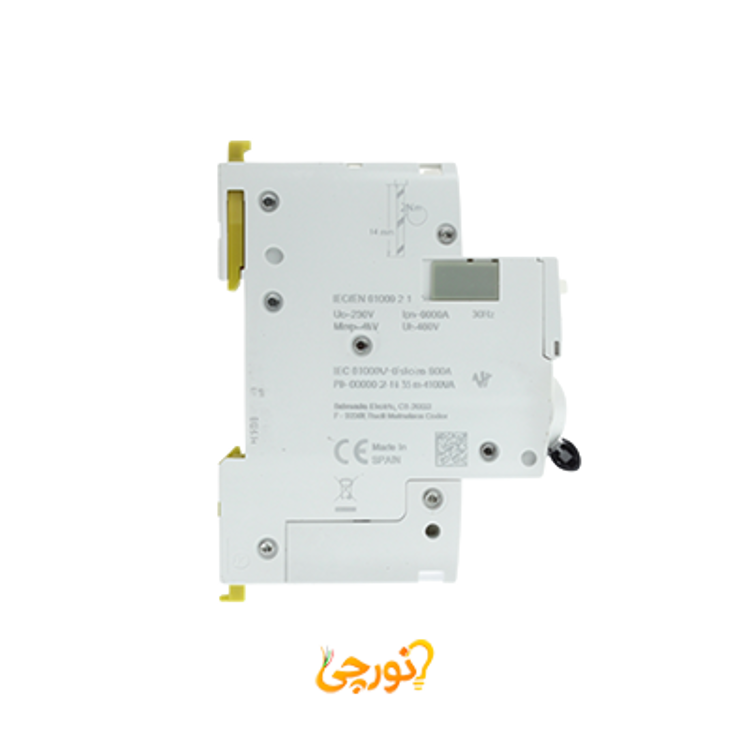

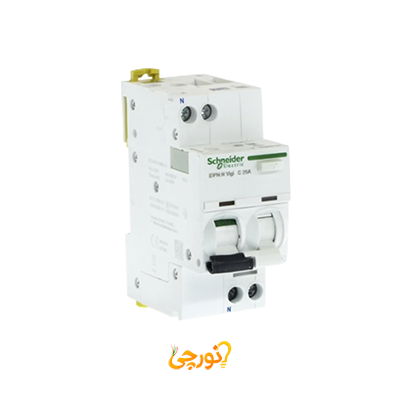

محافظ جان ترکیبی (RCBO) اشنایدر الکتریک مدل A9D31625 از سری معتبر و کاربردی DPN N Vigi، یک دستگاه حفاظتی جامع و بسیار قدرتمند است که دو عملکرد کلیدی را در یک واحد ارائه می‌دهد: حفاظت از مدار در برابر اضافه‌بار و اتصال کوتاه و حفاظت از جان انسان در برابر جریان‌های نشتی. این محصول با ساختار دو پله (1P+N) و جریان نامی 25 آمپر، برای حفاظت از مدارهای تکفاز با مصرف بسیار بالا طراحی شده است. حساسیت نشتی 30 میلی‌آمپری آن، استاندارد طلایی برای حفاظت از افراد است و منحنی تریپ تیپ C آن، برای کاربردهای تجاری و صنعتی که جریان هجومی متوسط دارند، ایده‌آل است.

مشخصات فنی و ویژگی‌های کلیدی محافظ جان ترکیبی اشنایدر

برای انتخاب درست و هماهنگی کامل با نیاز تابلو و مدار، بررسی مشخصات زیر ضروری است:

• کد فنی (مدل پیشنهادی متناظر): A9D31625
• سری ساخت: ACTI9 (زیرمجموعه DPN N Vigi)
• تعداد پل (Pole): دو پله (1P+N) - قطع هم‌زمان فاز و نول (موقعیت نول در سمت چپ).
• جریان نامی (In): 25 آمپر - مناسب مدارهای پریزهای عمومی، روشنایی و مصرف‌کننده‌های تکفاز با مصرف بسیار بالا.
• ولتاژ کاری: AC 230/240 ولت - سازگار با شبکه برق تکفاز استاندارد.
• حساسیت جریان نشتی (IΔn): 30 میلی‌آمپر (mA) - این حساسیت برای حفاظت از جان انسان در نظر گرفته شده است.
• ظرفیت قطع (Icn): 6kA در 230/240 ولت AC.
• نوع حفاظت: حرارتی و مغناطیسی (Thermal-Magnetic) - حفاظت کامل در برابر اضافه‌بار، اتصال کوتاه و جریان نشتی به زمین.
• واحد تریپ (Trip Curve): تیپ C - مناسب تحمل جریان هجومی متوسط (5 تا 10 برابر جریان نامی).
• نحوه نصب: نصب سریع و آسان روی ریل استاندارد DIN (TS35) به روش گیره‌ای.
• استانداردها: مطابق با استانداردهای مرتبط با RCBO.
• نشانگر وضعیت: دارد - وضعیت کلید و وضعیت تریپ نشتی به طور مجزا قابل تشخیص است.
• گارانتی: گارانتی معتبر ۲۴ ماهه

کاربردها و مصارف رایج محافظ جان ترکیبی اشنایدر

این محافظ جان ترکیبی با ساختار 1P+N، جریان 25 آمپر، تریپ C و حساسیت 30mA، برای حفاظت دقیق و ایمن مدارهای تکفاز با مصرف بسیار بالا در محیط‌های مختلف بسیار کاربردی است:

• حفاظت از مدارهای پریزهای پرقدرت تجاری: ایده‌آل برای مدارهای پریز در رستوران‌ها، کارگاه‌ها و فروشگاه‌ها که تجهیزات پرمصرف به آن متصل است.
• حفاظت از تجهیزات صنعتی و تجاری سنگین: برای مدار اختصاصی دستگاه‌هایی مانند کامپرسورهای تکفاز، دستگاه‌های جوشکاری کوچک و تجهیزات گرمایشی بزرگ.
• کلید اصلی تابلوهای فرعی: استفاده به عنوان کلید اصلی برای تابلوهای فرعی که مجموع جریان مصرفی آن‌ها نزدیک به 25 آمپر است.
• کاربردهای ویژه در ساختمان‌های مسکونی: برای مدار اختصاصی تجهیزات بسیار پرمصرف مانند سیستم‌های گرمایش از کف یا شوفاژهای برقی بزرگ.

نکات مهم هنگام خرید و نصب محافظ جان ترکیبی اشنایدر

برای خرید محصول اصل، به کد فنی دقیق A9D31625، لوگوی Schneider Electric و مشخصات حک‌شده روی بدنه دقت کنید. نکته حیاتی: این مدل با جریان نامی 25 آمپر برای مدارهایی طراحی شده که جریان مصرفی آن‌ها به این مقدار نزدیک است. استفاده از آن برای مدارهای با جریان بسیار پایین، نه تنها اقتصادی نیست بلکه دقت حفاظتی را نیز کاهش می‌دهد و می‌تواند خطرناک باشد. تریپ تیپ C برای موتورها و بارهای با جریان هجومی متوسط مناسب است. نصب باید توسط تکنسین ماهر و با رعایت اصول ایمنی انجام گردد.
