محافظ جان ترکیبی تک فاز 32 آمپر اشنایدر 30 میلی آمپر قدرت قطع 6kA

معرفی و خرید

محافظ جان ترکیبی تکفاز 32 آمپر اشنایدر 30 میلی آمپر قدرت قطع 6kA

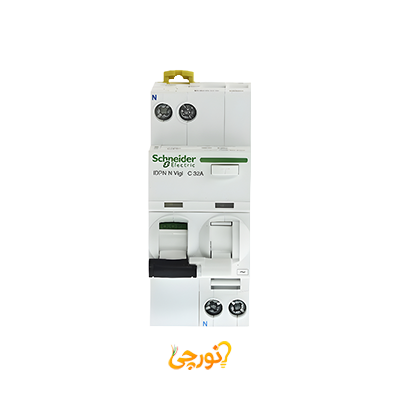

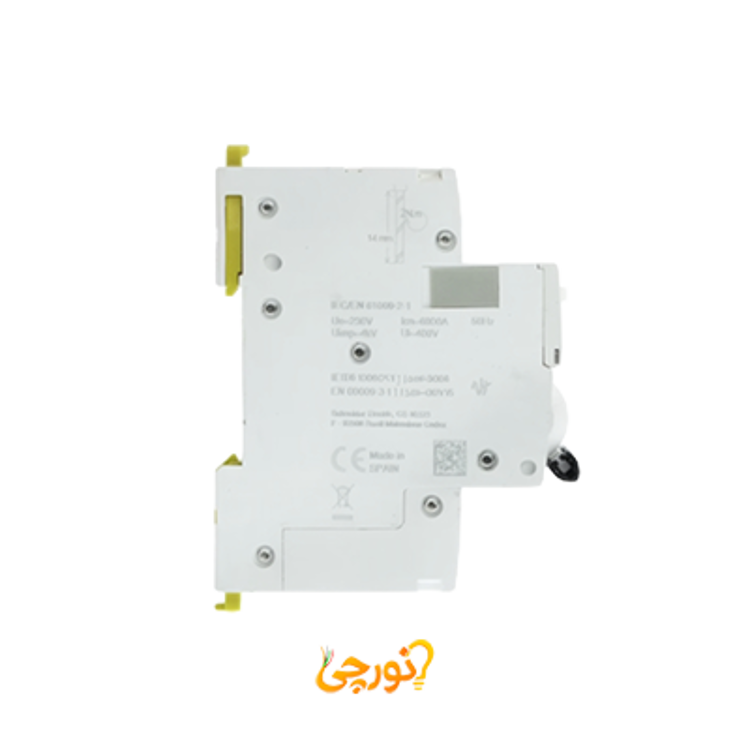

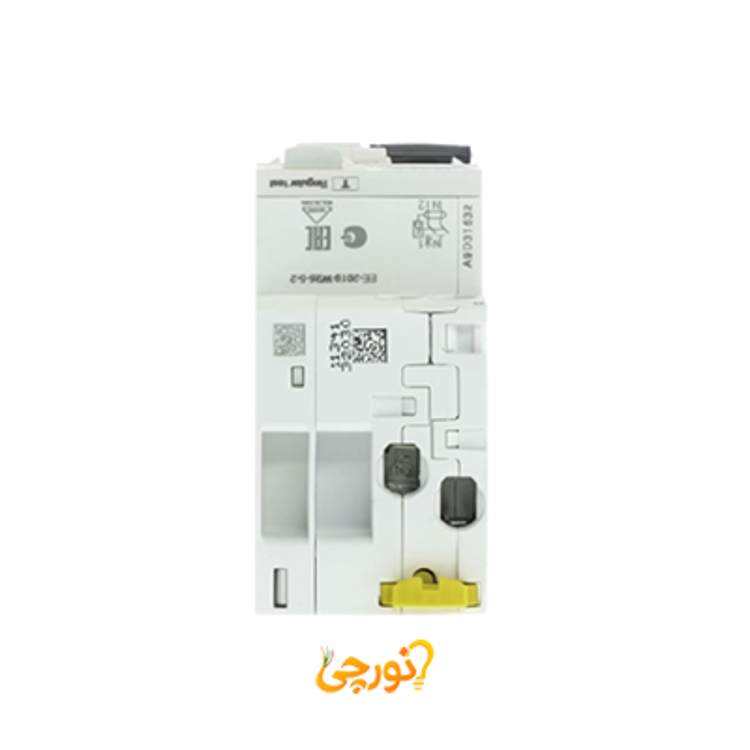

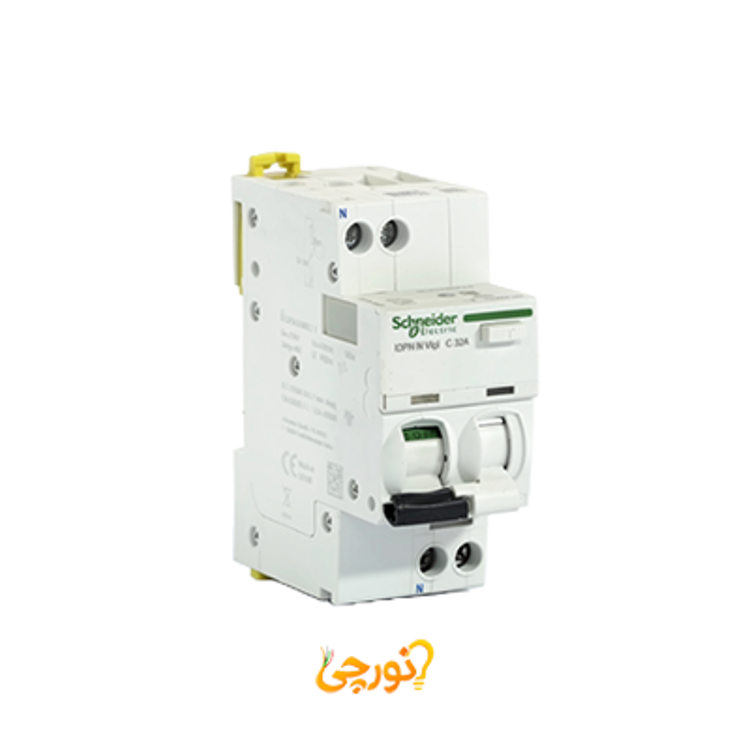

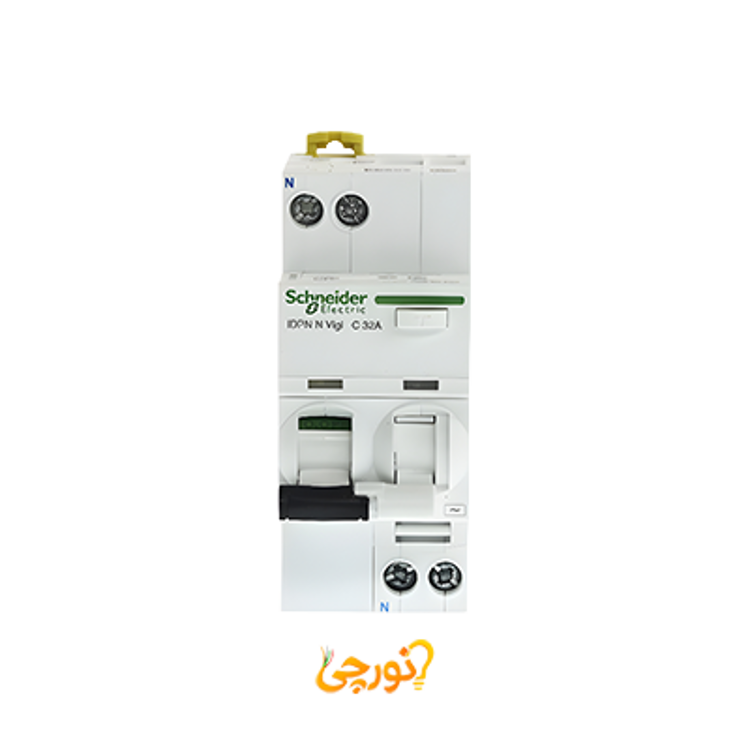

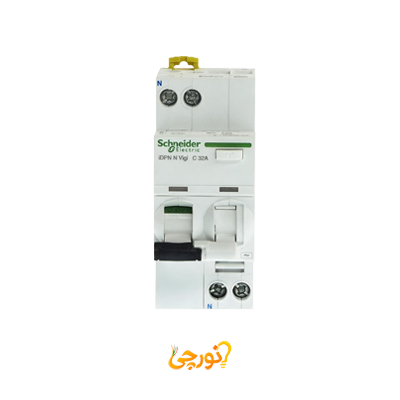

محافظ جان ترکیبی (RCBO) اشنایدر الکتریک مدل A9D31632 از سری معتبر و کاربردی DPN N Vigi، یک دستگاه حفاظتی جامع و بسیار قدرتمند است که دو عملکرد کلیدی را در یک واحد ارائه می‌دهد: حفاظت از مدار در برابر اضافه‌بار و اتصال کوتاه و حفاظت از جان انسان در برابر جریان‌های نشتی. این محصول با ساختار دو پله (1P+N) و جریان نامی 32 آمپر، برای حفاظت از مدارهای تکفاز با مصرف بسیار بالا طراحی شده است. حساسیت نشتی 30 میلی‌آمپری آن، استاندارد طلایی برای حفاظت از افراد است و منحنی تریپ تیپ C آن، برای کاربردهای تجاری و صنعتی که جریان هجومی متوسط دارند، ایده‌آل است.

مشخصات فنی و ویژگی‌های کلیدی محافظ جان ترکیبی اشنایدر

برای انتخاب درست و هماهنگی کامل با نیاز تابلو و مدار، بررسی مشخصات زیر ضروری است:

• کد فنی (مدل پیشنهادی متناظر): A9D31632
• سری ساخت: ACTI9 (زیرمجموعه DPN N Vigi)
• تعداد پل (Pole): دو پله (1P+N) - قطع هم‌زمان فاز و نول (موقعیت نول در سمت چپ).
• جریان نامی (In): 32 آمپر - مناسب مدارهای تکفاز با مصرف بسیار بالا و کاربردهای تجاری.
• ولتاژ کاری: AC 230/240 ولت - سازگار با شبکه برق تکفاز استاندارد.
• حساسیت جریان نشتی (IΔn): 30 میلی‌آمپر (mA) - این حساسیت برای حفاظت از جان انسان در نظر گرفته شده است.
• ظرفیت قطع (Icn): 6kA در 230/240 ولت AC.
• نوع حفاظت: حرارتی و مغناطیسی (Thermal-Magnetic) - حفاظت کامل در برابر اضافه‌بار، اتصال کوتاه و جریان نشتی به زمین.
• واحد تریپ (Trip Curve): تیپ C - مناسب تحمل جریان هجومی متوسط (5 تا 10 برابر جریان نامی).
• نحوه نصب: نصب سریع و آسان روی ریل استاندارد DIN (TS35) به روش گیره‌ای.
• استانداردها: مطابق با استانداردهای مرتبط با RCBO.
• نشانگر وضعیت: دارد - وضعیت کلید و وضعیت تریپ نشتی به طور مجزا قابل تشخیص است.
• گارانتی: گارانتی معتبر ۲۴ ماهه

کاربردها و مصارف رایج محافظ جان ترکیبی اشنایدر

این محافظ جان ترکیبی با ساختار 1P+N، جریان 32 آمپر، تریپ C و حساسیت 30mA، برای حفاظت دقیق و ایمن مدارهای تکفاز با مصرف بسیار بالا در محیط‌های مختلف بسیار کاربردی است:

• حفاظت از مدارهای قدرت تجاری: ایده‌آل برای مدارهای پریز در کارگاه‌ها، رستوران‌ها و فروشگاه‌های بزرگ که تجهیزات پرمصرف صنعتی به آن متصل است.
• حفاظت از تجهیزات صنعتی تکفاز سنگین: برای مدار اختصاصی دستگاه‌هایی مانند کامپرسورهای بزرگ، دستگاه‌های جوشکاری و تجهیزات گرمایشی و سرمایشی صنعتی.
• کلید اصلی تابلوهای فرعی: استفاده به عنوان کلید اصلی برای تابلوهای فرعی که مجموع جریان مصرفی آن‌ها نزدیک به 32 آمپر است.
• کاربردهای ویژه در ساختمان‌های بزرگ: برای مدار اختصاصی سیستم‌های تهویه مطبوع بزرگ (HVAC) یا پمپ‌های حرارتی با قدرت بالا.

نکات مهم هنگام خرید و نصب محافظ جان ترکیبی اشنایدر

برای خرید محصول اصل، به کد فنی دقیق A9D31632، لوگوی Schneider Electric و مشخصات حک‌شده روی بدنه دقت کنید. نکته حیاتی: این مدل با جریان نامی 32 آمپر **فقط برای مدارهایی طراحی شده که جریان مصرفی آن‌ها بسیار بالاست**. استفاده از آن برای مدارهای با جریان پایین‌تر، بسیار خطرناک است زیرا از حفاظت کافی برخوردار نبوده و می‌تواند باعث آتش‌سوزی شود. تریپ تیپ C برای موتورها و بارهای با جریان هجومی متوسط مناسب است. نصب باید توسط تکنسین ماهر و با رعایت اصول ایمنی انجام گردد.
