محافظ جان ترکیبی تک فاز 40 آمپر اشنایدر 30 میلی آمپر قدرت قطع 6kA

معرفی و خرید

محافظ جان ترکیبی تکفاز 40 آمپر اشنایدر 30 میلی آمپر قدرت قطع 6kA

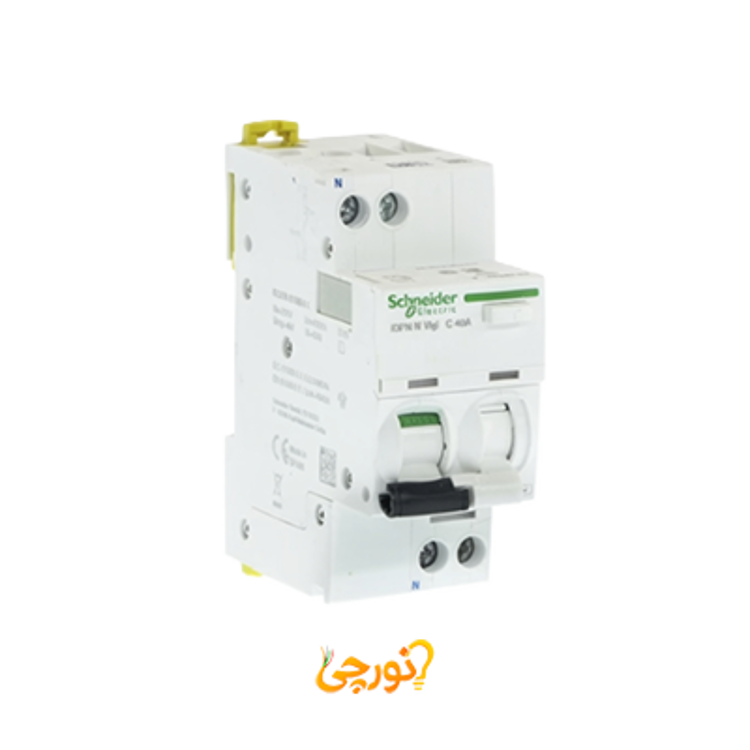

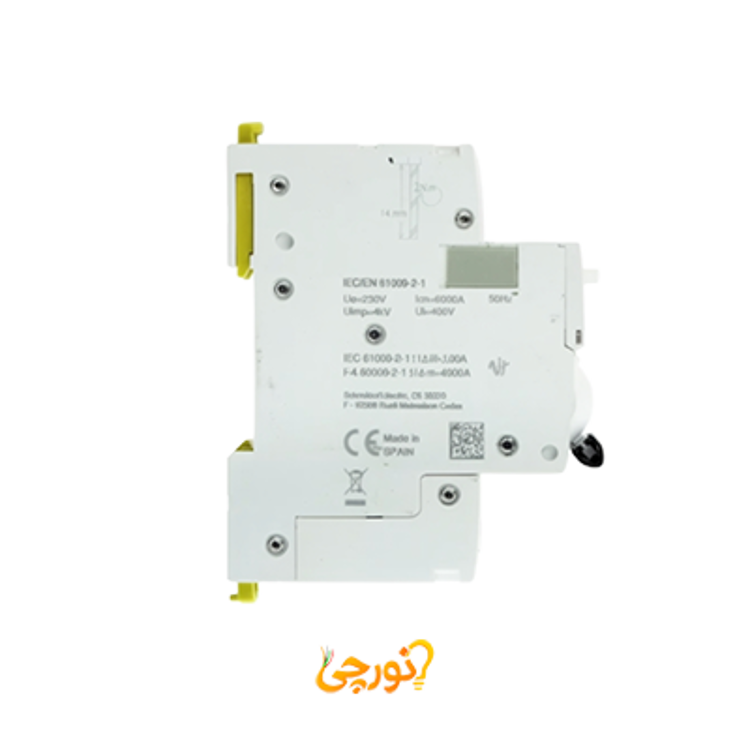

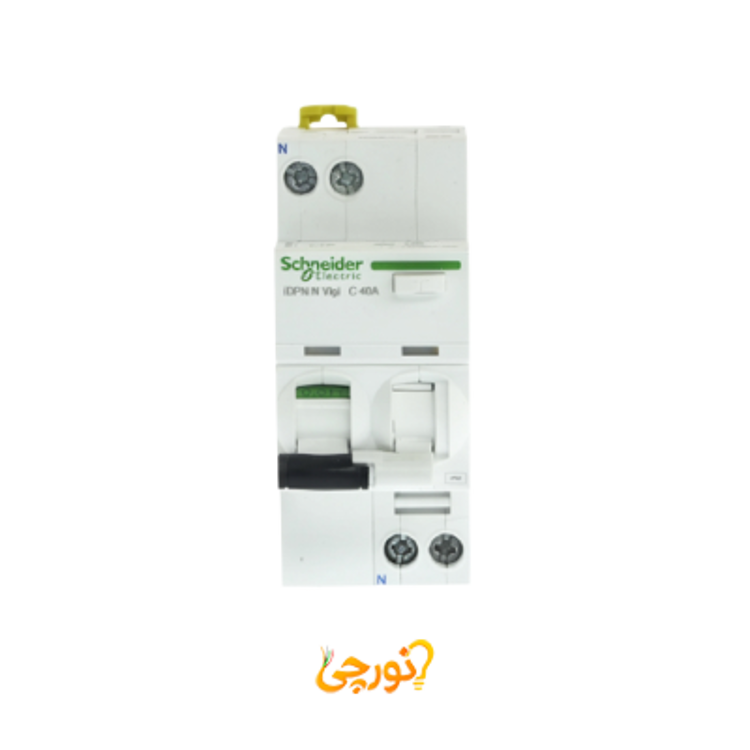

محافظ جان ترکیبی (RCBO) اشنایدر الکتریک مدل A9D31640 از سری معتبر و کاربردی DPN N Vigi، یک دستگاه حفاظتی جامع و بسیار قدرتمند است که دو عملکرد کلیدی را در یک واحد ارائه می‌دهد: حفاظت از مدار در برابر اضافه‌بار و اتصال کوتاه و حفاظت از جان انسان در برابر جریان‌های نشتی. این محصول با ساختار دو پله (1P+N) و جریان نامی 40 آمپر، برای حفاظت از مدارهای تکفاز با مصرف بسیار بالا طراحی شده است. حساسیت نشتی 30 میلی‌آمپری آن، استاندارد طلایی برای حفاظت از افراد است و منحنی تریپ تیپ C آن، برای کاربردهای تجاری و صنعتی که جریان هجومی متوسط دارند، ایده‌آل است.

مشخصات فنی و ویژگی‌های کلیدی محافظ جان ترکیبی اشنایدر

برای انتخاب درست و هماهنگی کامل با نیاز تابلو و مدار، بررسی مشخصات زیر ضروری است:

• کد فنی (مدل پیشنهادی متناظر): A9D31640
• سری ساخت: ACTI9 (زیرمجموعه DPN N Vigi)
• تعداد پل (Pole): دو پله (1P+N) - قطع هم&zمان فاز و نول (موقعیت نول در سمت چپ).
• جریان نامی (In): 40 آمپر - مناسب مدارهای تکفاز با مصرف بسیار بالا و کاربردهای تجاری سنگین.
• ولتاژ کاری: AC 230/240 ولت - سازگار با شبکه برق تکفاز استاندارد.
• حساسیت جریان نشتی (IΔn): 30 میلی‌آمپر (mA) - این حساسیت برای حفاظت از جان انسان در نظر گرفته شده است.
• ظرفیت قطع (Icn): 6kA در 230/240 ولت AC.
• نوع حفاظت: حرارتی و مغناطیسی  - حفاظت کامل در برابر اضافه‌بار، اتصال کوتاه و جریان نشتی به زمین.
• واحد تریپ : تیپ C - مناسب تحمل جریان هجومی متوسط (5 تا 10 برابر جریان نامی).
• نحوه نصب: نصب سریع و آسان روی ریل استاندارد DIN (TS35) به روش گیره‌ای.
• استانداردها: مطابق با استانداردهای مرتبط با RCBO.
• نشانگر وضعیت: دارد - وضعیت کلید و وضعیت تریپ نشتی به طور مجزا قابل تشخیص است.
• گارانتی: گارانتی معتبر ۲۴ ماهه

کاربردها و مصارف رایج محافظ جان ترکیبی اشنایدر

این محافظ جان ترکیبی با ساختار 1P+N، جریان 40 آمپر، تریپ C و حساسیت 30mA، برای حفاظت دقیق و ایمن مدارهای تکفاز با مصرف بسیار بالا در محیط‌های مختلف بسیار کاربردی است:

• کلید اصلی تابلوهای فرعی تجاری: استفاده به عنوان کلید اصلی برای تابلوهای فرعی که مجموع جریان مصرفی آن‌ها نزدیک به 40 آمپر است.
• حفاظت از تجهیزات صنعتی سنگین: برای مدار اختصاصی دستگاه‌های تکفاز بزرگ مانند دستگاه‌های جوشکاری، اینورترهای قدرتمند و خطوط تولید.
• کاربردهای ویژه در ساختمان‌های بزرگ: برای مدار اختصاصی سیستم‌های تهویه مطبوع بزرگ (HVAC)، پمپ‌های حرارتی یا سایر تجهیزات با موتورهای قدرتمند.
• تأسیسات برق کشاورزی و کارگاهی: برای محافظت از مدارهای قدرت تکفاز در کارگاه‌های بزرگ و مراکز کشاورزی.

نکات مهم هنگام خرید و نصب محافظ جان ترکیبی اشنایدر

برای خرید محصول اصل، به کد فنی دقیق A9D31640، لوگوی Schneider Electric و مشخصات حک‌شده روی بدنه دقت کنید. نکته حیاتی: این مدل با جریان نامی 40 آمپر فقط برای مدارهایی طراحی شده که جریان مصرفی آن‌ها بسیار بالاست. استفاده از آن برای مدارهای با جریان پایین‌تر، بسیار خطرناک است زیرا از حفاظت کافی برخوردار نبوده و می‌تواند باعث آتش‌سوزی شود. تریپ تیپ C برای موتورها و بارهای با جریان هجومی متوسط مناسب است. نصب باید توسط تکنسین ماهر و با رعایت اصول ایمنی انجام گردد.
