محافظ جان ترکیبی تک فاز 6 آمپر اشنایدر 30 میلی آمپر قدرت قطع 6kA

معرفی و خرید

محافظ جان ترکیبی تکفاز 6 آمپر اشنایدر 30 میلی آمپر قدرت قطع 6kA

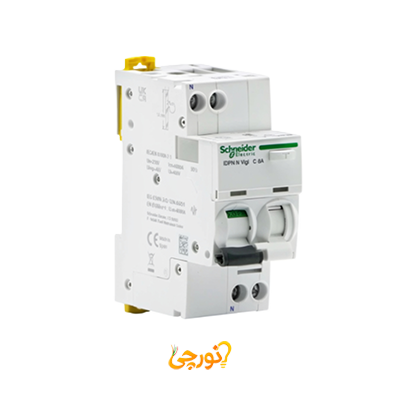

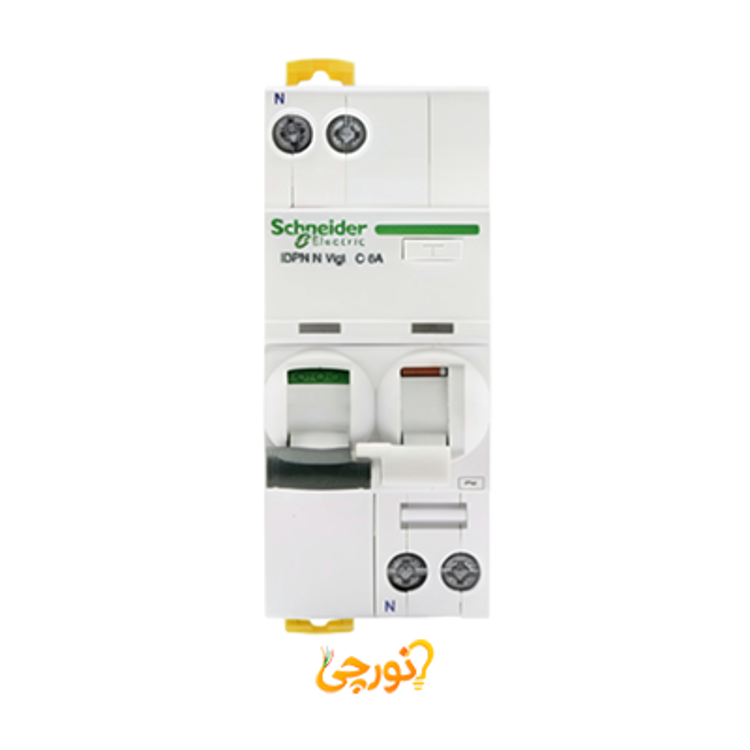

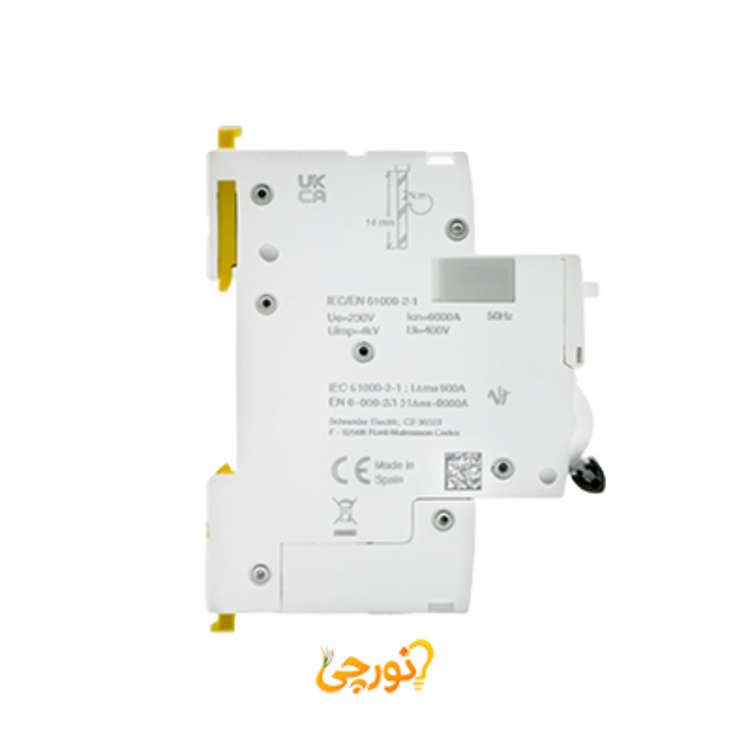

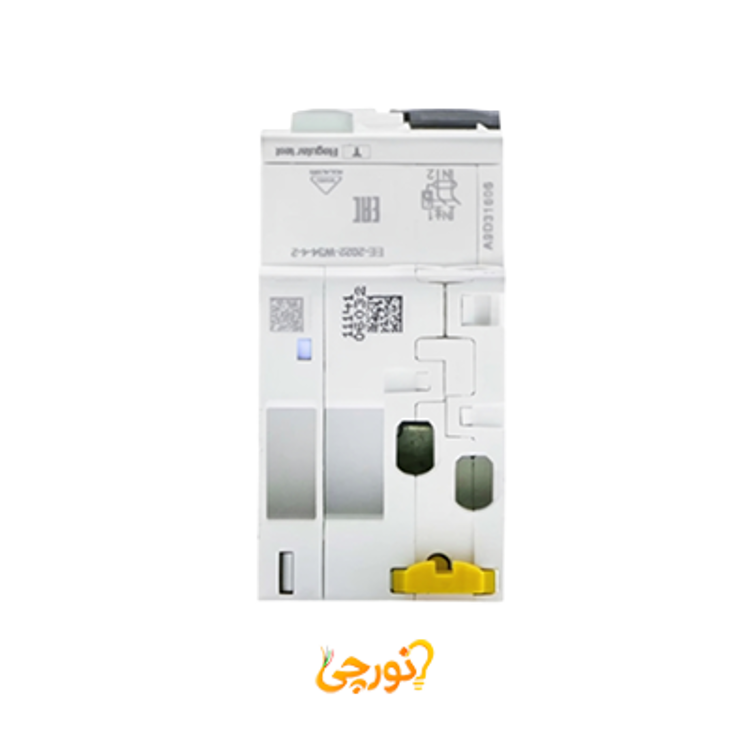

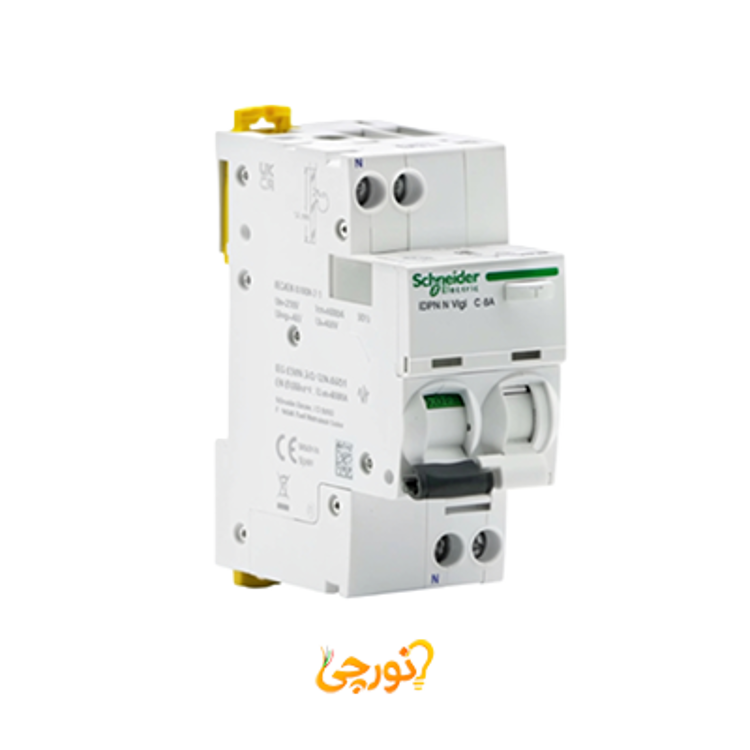

محافظ جان ترکیبی (RCBO) اشنایدر الکتریک مدل A9D31606 از سری معتبر و کاربردی DPN N Vigi، یک دستگاه حفاظتی جامع و دقیق است که دو عملکرد کلیدی را در یک واحد ارائه می‌دهد: حفاظت از مدار در برابر اضافه‌بار و اتصال کوتاه و حفاظت از جان انسان در برابر جریان‌های نشتی. این محصول با ساختار دو پله (1P+N) و جریان نامی 6 آمپر، برای حفاظت از مدارهای تکفاز با جریان بسیار کم طراحی شده است. حساسیت نشتی 30 میلی‌آمپری آن، استاندارد طلایی برای حفاظت از افراد است و منحنی تریپ تیپ C آن، برای کاربردهای کنترلی و روشنایی که جریان هجومی متوسط دارند، ایده‌آل است.

مشخصات فنی و ویژگی‌های کلیدی محافظ جان ترکیبی اشنایدر

برای انتخاب درست و هماهنگی کامل با نیاز تابلو و مدار، بررسی مشخصات زیر ضروری است:

• کد فنی (مدل پیشنهادی متناظر): A9D31606
• سری ساخت: ACTI9 (زیرمجموعه DPN N Vigi)
• تعداد پل (Pole): دو پله (1P+N) - قطع هم‌زمان فاز و نول (موقعیت نول در سمت چپ).
• جریان نامی (In): 6 آمپر - مناسب مدارهای روشنایی، کنترلی و سیگنالینگ با جریان بسیار پایین.
• ولتاژ کاری: AC 230/240 ولت - سازگار با شبکه برق تکفاز استاندارد.
• حساسیت جریان نشتی (IΔn): 30 میلی‌آمپر (mA) - این حساسیت برای حفاظت از جان انسان در نظر گرفته شده است.
• ظرفیت قطع (Icn): 6kA در 230/240 ولت AC.
• نوع حفاظت: حرارتی و مغناطیسی (Thermal-Magnetic) - حفاظت کامل در برابر اضافه‌بار، اتصال کوتاه و جریان نشتی به زمین.
• واحد تریپ (Trip Curve): تیپ C - مناسب تحمل جریان هجومی متوسط (5 تا 10 برابر جریان نامی).
• نحوه نصب: نصب سریع و آسان روی ریل استاندارد DIN (TS35) به روش گیره‌ای.
• استانداردها: مطابق با استانداردهای مرتبط با RCBO.
• نشانگر وضعیت: دارد - وضعیت کلید و وضعیت تریپ نشتی به طور مجزا قابل تشخیص است.
• گارانتی: گارانتی معتبر ۲۴ ماهه

کاربردها و مصارف رایج محافظ جان ترکیبی اشنایدر

این محافظ جان ترکیبی با ساختار 1P+N، جریان 6 آمپر، تریپ C و حساسیت 30mA، برای حفاظت دقیق و ایمن مدارهای تکفاز با جریان بسیار کم در محیط‌های مختلف بسیار کاربردی است:

• حفاظت از مدارهای روشنایی کم‌مصرف: ایده‌آل برای چراغ‌های LED، سیستم‌های نورپردازی و مدارهای سیگنالینگ.
• مدارهای کنترلی و فرمان: مناسب برای حفاظت از relayها، سنسورها، زنگ‌ها و تجهیزات اتوماسیون صنعتی سبک.
• تجهیزات الکترونیکی حساس: حفاظت از منابع تغذیه و دستگاه‌های الکترونیکی که جریان مصرفی پایینی دارند.
• کاربردهای ویژه در ساختمان‌های هوشمند: برای خطوط ارتباطی و کنترلی در سیستم‌های BMS (مدیریت ساختمان).

نکات مهم هنگام خرید و نصب محافظ جان ترکیبی اشنایدر

برای خرید محصول اصل، به کد فنی دقیق A9D31606، لوگوی Schneider Electric و مشخصات حک‌شده روی بدنه دقت کنید. نکته حیاتی: این مدل با جریان نامی 6 آمپر **فقط برای مدارهایی طراحی شده که جریان مصرفی آن‌ها بسیار پایین است**. استفاده از آن برای مدارهای با جریان بالاتر (مانند پریزهای قدرت یا کلید اصلی)، باعث تریپ شدن مدار و آسیب به دستگاه می‌شود. تریپ تیپ C برای بارهای کنترلی و روشنایی مناسب است. نصب باید توسط تکنسین ماهر و با رعایت اصول ایمنی انجام گردد.
