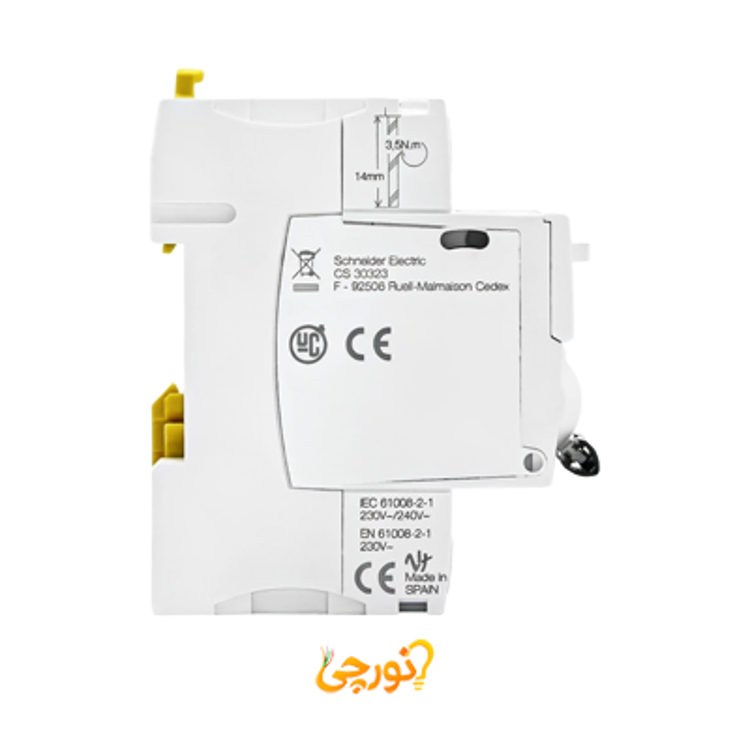

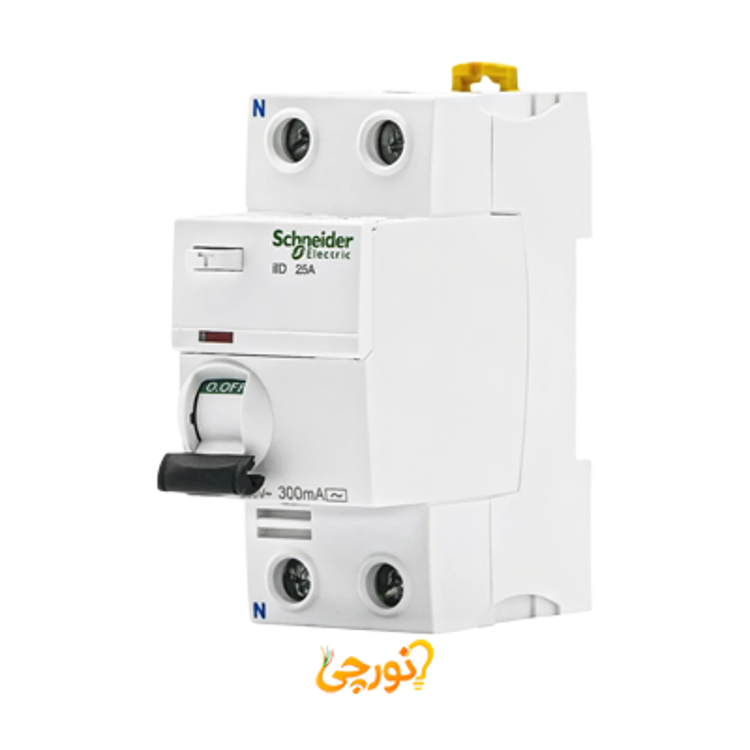

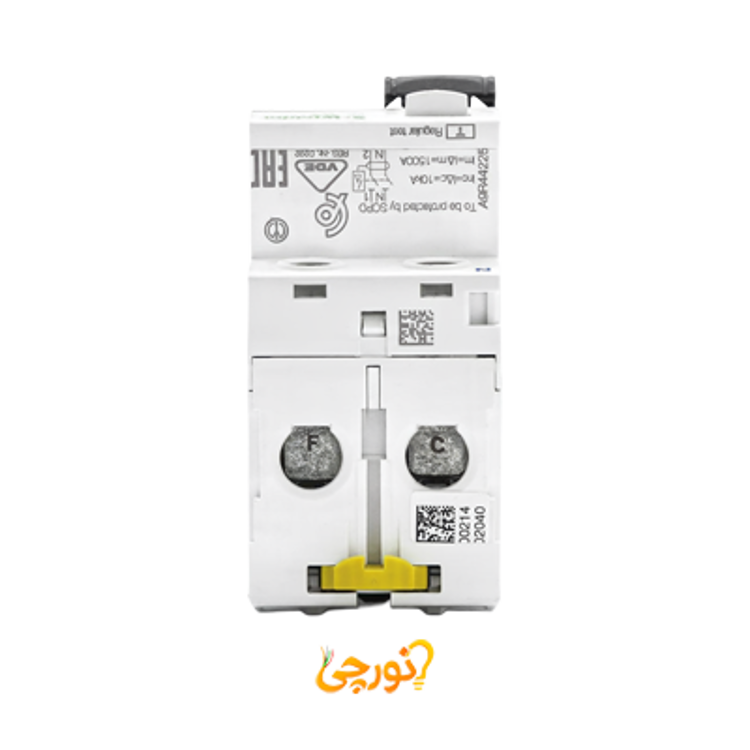

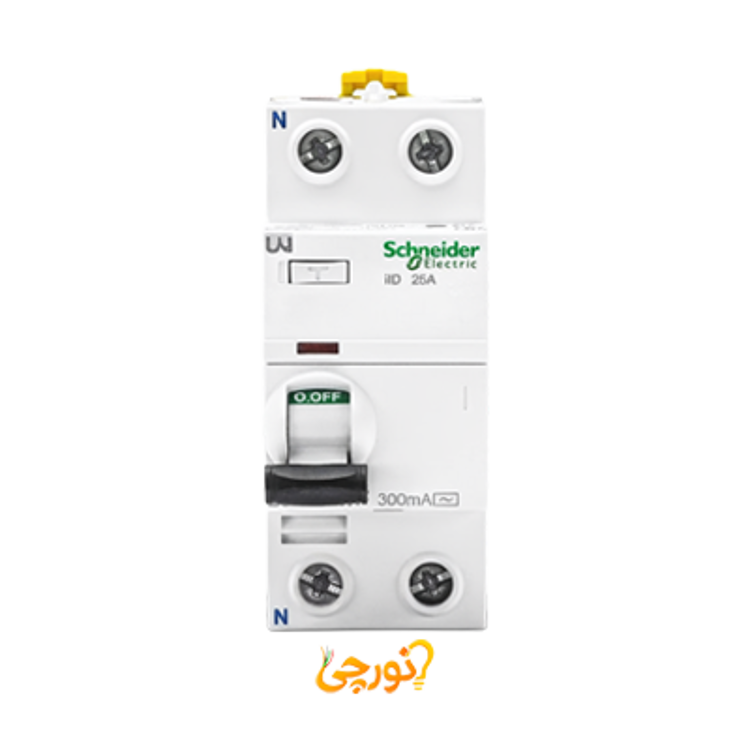

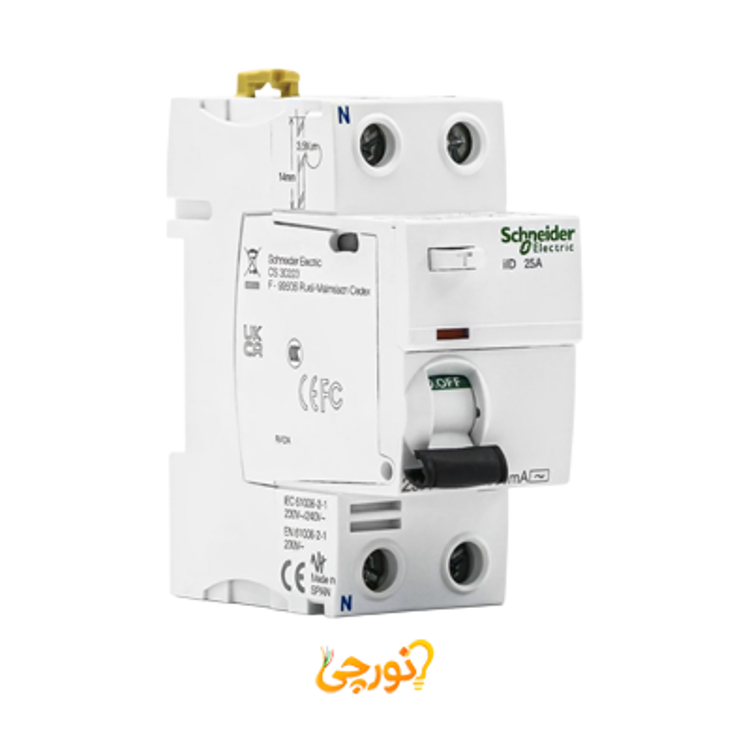

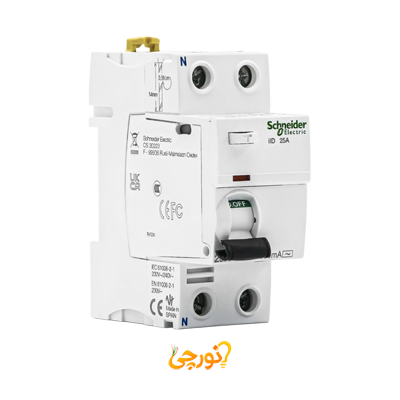

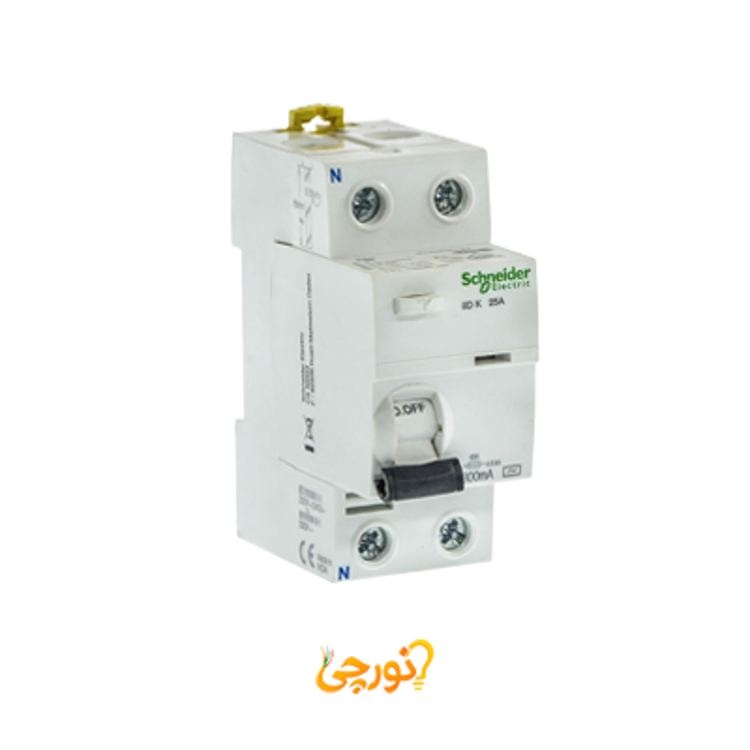

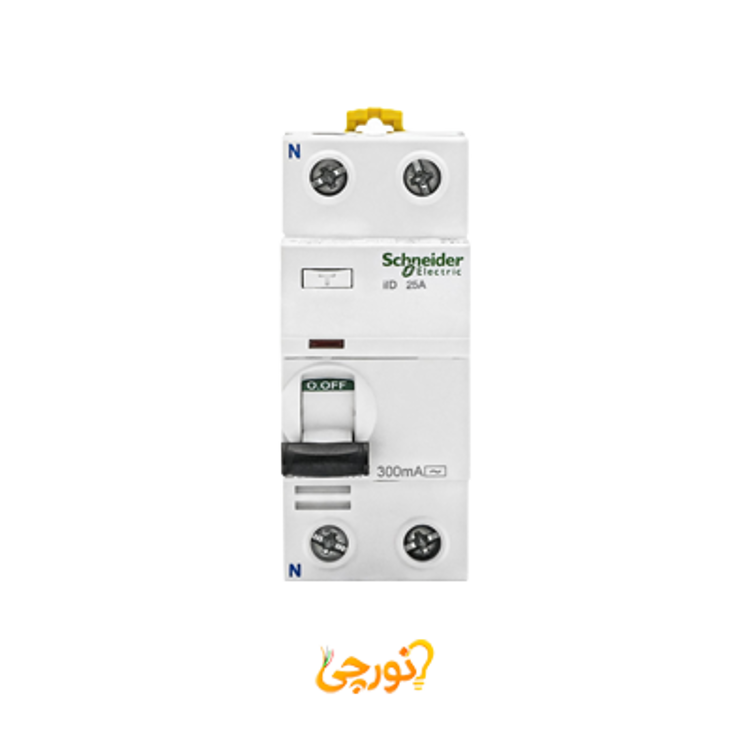

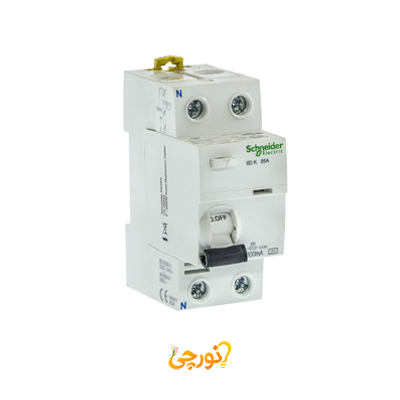

محافظ جان تک فاز 25 آمپر اشنایدر 300 میلی آمپر قدرت قطع 10kA

معرفی محافظ جان تک فاز 25 آمپر اشنایدر 300 میلی آمپر قدرت قطع 10kA

محافظ جان تک فاز 25 آمپر اشنایدر، یک دستگاه حفاظتی حیاتی و باکیفیت از سری Acti9 شرکت «اشنایدر الکتریک» (Schneider Electric) با کد فنی A9R44225 است. این کلید که با نام اختصاری ilD نیز شناخته می‌شود، برای جلوگیری از برق‌گرفتگی و آتش‌سوزی‌های ناشی از جریان نشتی به زمین طراحی شده است. این محصول با حساسیت 300 میلی‌آمپر، به طور خاص برای حفاظت کلی از مدارها و پیشگیری از خطرات آتش‌سوزی در تابلوهای برق ساختمانی، تجاری و صنعتی ایده‌آل است. عملکرد لحظه‌ای و قابلیت اطمینان بالای آن، ایمنی افراد و تأسیسات را به طور چشمگیری افزایش می‌دهد.

ساختار و ویژگی‌های فنی

• برند و سری: محصولی از شرکت «اشنایدر الکتریک»، از سری معتبر Acti9 با نام اختصاری ilD.
• کد فنی: A9R44225
• نوع محصول: کلید محافظ جان (RCCB)
• تعداد پل: دو پل (2P) و مناسب برای سیستم‌های تک فاز (یک فاز + یک نول).
• جریان نامی (In): 25 آمپر، که مشخص‌کننده حداکثر جریان قابل تحمل کلید در حالت کارکرد عادی است.
• حساسیت جریان نشتی (IΔn): 300 میلی‌آمپر (mA) با عملکرد لحظه‌ای، که برای حفاظت کلی و جلوگیری از آتش‌سوزی کاربرد دارد.
• ولتاژ کاری (Ue): 220 تا 240 ولت AC
• نوع شبکه: AC
• فرکانس شبکه: 50/60 هرتز
• ولتاژ ضربه نامی (Uimp): 6 کیلو ولت
• نوع کنترل: با اهرم (Hand-operated lever)
• ولتاژ عایق نامی (Ui): 500 ولت
• تکنولوژی حفاظت: الکترومکانیکی و مبتنی بر مقایسه جریان رفت و برگشت برای تشخیص جریان نشتی.

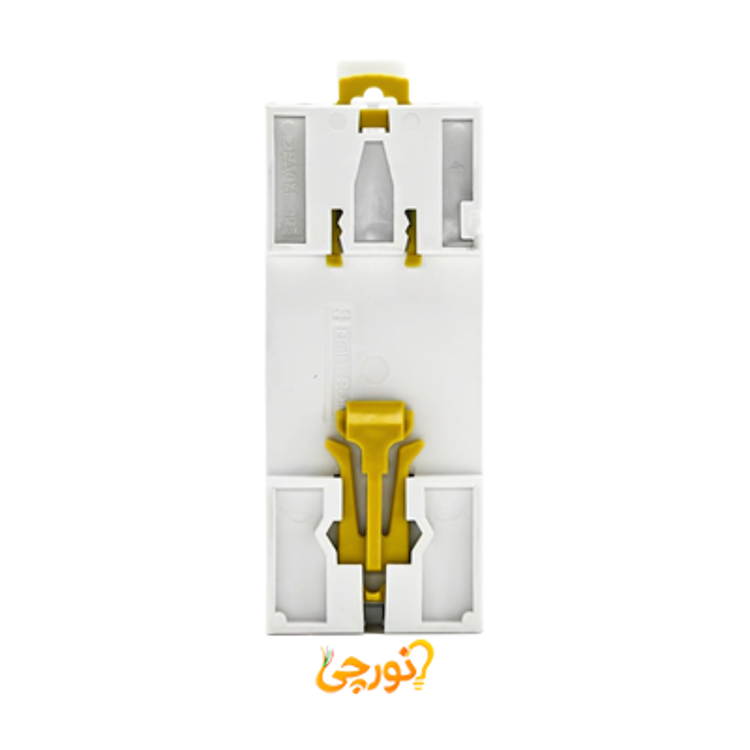

• نصب: قابلیت نصب آسان بر روی ریل DIN متقارن 35 میلی‌متری.
• دوام مکانیکی: 20000 سیکل
• دوام الکتریکی: 15000 سیکل (AC-1)
• استانداردها: تولید و تست این محصول مطابق با استاندارد بین‌المللی IEC 61008-1 انجام می‌شود.

کاربردها و مصارف

محافظ جان ilD اشنایدر به دلیل حساسیت 300 میلی‌آمپر و ساختار قابل اعتماد، برای طیف وسیعی از کاربردها که نیازمند حفاظت کلی در برابر جریان نشتی هستند، مناسب می‌باشد:

• حفاظت کلی در تابلوهای برق: به عنوان محافظ جان اصلی برای کل تابلو، جهت حفاظت از کلیه مدارهای فرعی در برابر جریان‌های نشتی.
• محیط‌های با ریسک آتش‌سوزی: استفاده در مکان‌هایی که خطر آتش‌سوزی ناشی از نشتی جریان وجود دارد، مانند انبارها، کارگاه‌ها، مراکز تجاری و کشاورزی.
• تجهیزات صنعتی و تجاری: حفاظت از تجهیزات حساس و گران‌قیمت در برابر آسیب‌های ناشی از جریان‌های نشتی که می‌تواند منجر به خرابی دستگاه شود.
• سیستم‌های توزیع قدرت: در سیستم‌های توزیع برای افزایش ایمنی کلی سیستم و جلوگیری از قطع گسترده در صورت وقوع نشتی در یک شاخه.

نکات مهم در هنگام خرید و نصب

برای اطمینان از خرید محصول اصل، حتماً از نمایندگی‌های معتبر اشنایدر تهیه کنید و به کد فنی A9R44225 و مشخصات کامل حک شده روی بدنه کلید دقت نمایید. نکته بسیار مهم: این کلید محافظ جان (RCCB) فقط در برابر جریان‌های نشتی به زمین حفاظت می‌کند و برای حفاظت در برابر اضافه‌بار و اتصال کوتاه، باید به همراه یک کلید مینیاتوری (MCB) مناسب استفاده شود. حساسیت 300mA برای حفاظت کلی و جلوگیری از آتش‌سوزی مناسب است؛ برای حفاظت مستقیم از جان افراد (مثلاً در پریزهای حمام)، از محافظ‌های جان با حساسیت 30mA استفاده می‌شود. نصب این محصول باید حتماً توسط یک برقکار ماهر و متخصص انجام شود.
