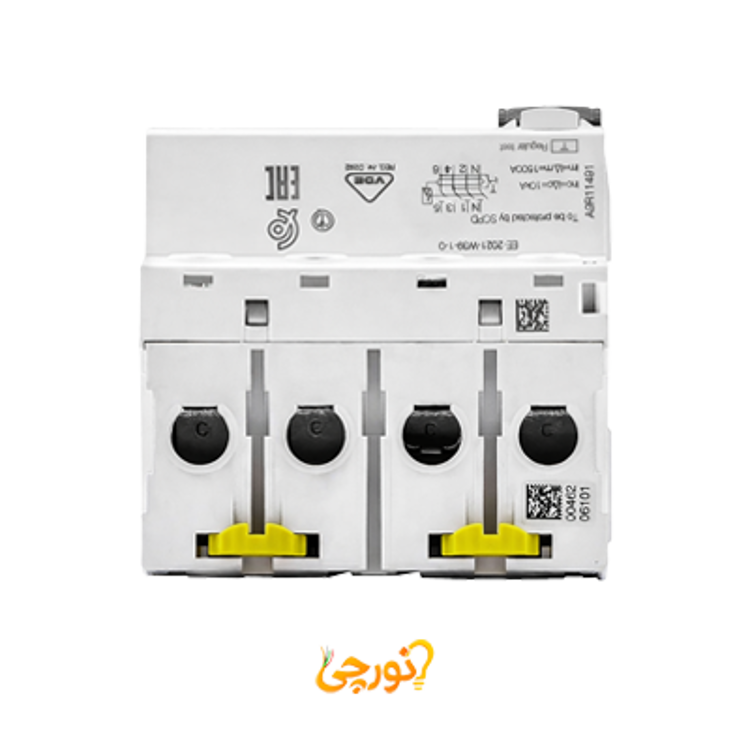

محافظ جان سه فاز 100 آمپر اشنایدر 30 میلی آمپر قدرت قطع 10kA

معرفی محافظ جان سه فاز 100 آمپر اشنایدر 30 میلی آمپر قدرت قطع 10kA

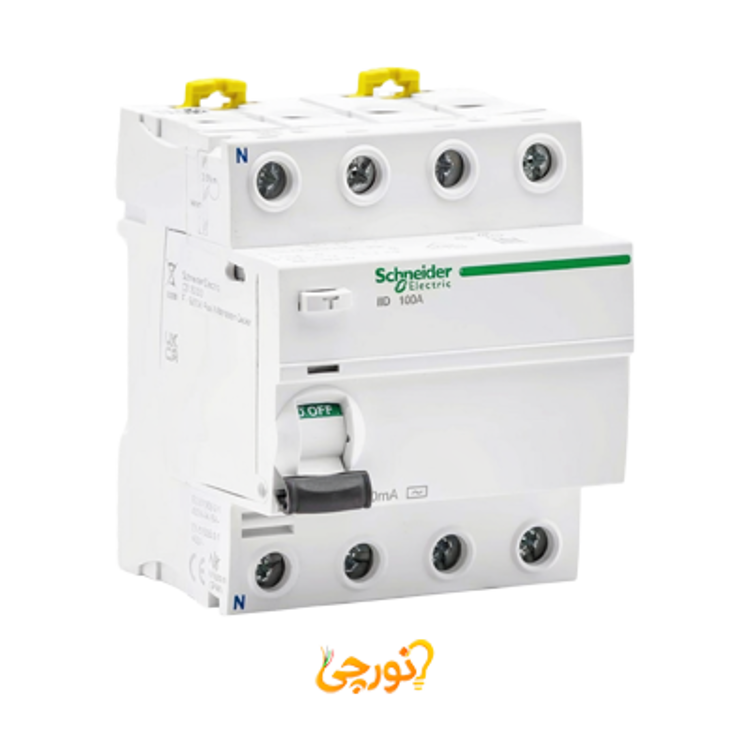

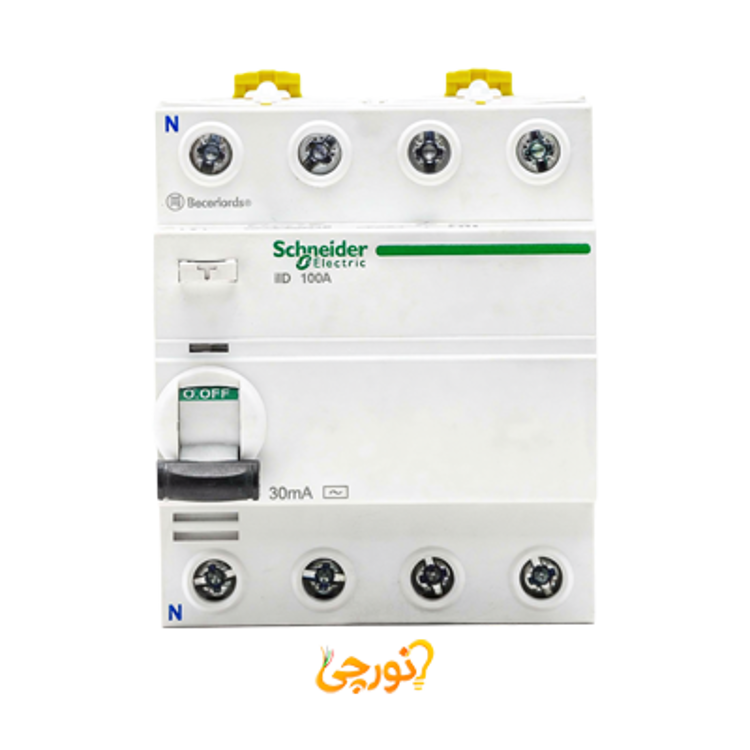

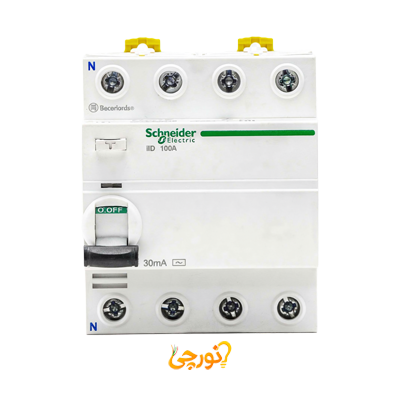

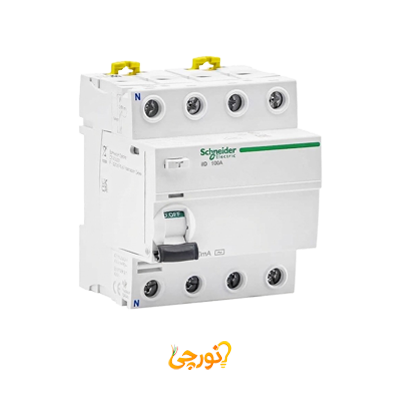

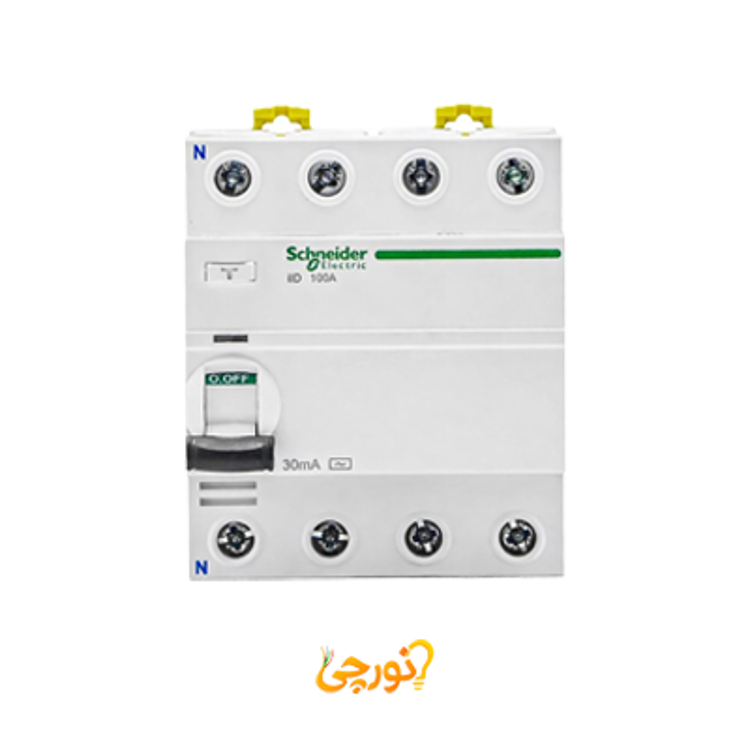

محافظ جان سه فاز 100 آمپر اشنایدر، یک محصول ایمنی و حیاتی از سری پیشرفته Acti9 شرکت «اشنایدر الکتریک» (Schneider Electric) با کد فنی A9R11491 است. این دستگاه که با نام اختصاری Acti 9 iID شناخته می‌شود، از نوع کلیدهای محافظ جان (RCCB) بوده و به طور تخصصی برای حفاظت از جان افراد در برابر شوک‌های الکتریکی ناشی از جریان نشتی به زمین طراحی شده است. با حساسیت استاندارد 30 میلی‌آمپر و جریان نامی 100 آمپر، این محافظ جان قادر است مدارهای قدرت سه فاز را به طور کامل پوشش دهد و در کمترین زمان ممکن در صورت تشخیص نشتی جریان، مدار را قطع کند. این محصول به دلیل قدرت قطع بالا (10kA) و ساختار باکیفیت، انتخابی ایده‌آل برای تابلوهای برق صنعتی، تجاری و مکان‌های عمومی است که ایمنی افراد در آن‌ها در اولویت قرار دارد.

ساختار و ویژگی‌های فنی

• برند و سری: محصولی از شرکت «اشنایدر الکتریک»، از سری مدرن Acti9 با نام اختصاری Acti 9 iID.
• کد فنی: A9R11491
• نوع محصول: کلید محافظ جان (RCCB)
• تعداد پل: چهار پل (4P) و مناسب برای سیستم‌های سه فاز با ولتاژ اسمی 400 ولت (سه فاز + یک نول).
• جریان نامی (In): 100 آمپر، که برای حفاظت از مدارهای با جریان بالا طراحی شده است.
• حساسیت جریان نشتی (IΔn): 30 میلی‌آمپر، استاندارد طلایی برای حفاظت از جان افراد.
• ظرفیت قطع (Icc): 10 کیلوآمپر، که نشان‌دهنده توانایی دستگاه در تحمل اتصال کوتاه است.
• ولتاژ کاری (Ue): 380 تا 415 ولت در شبکه‌های AC با فرکانس 50/60 هرتز.
• نوع شبکه: AC
• تکنولوژی حفاظت: الکترومکانیکی برای تشخیص دقیق و سریع جریان‌های نشتی.
• ولتاژ عایق نامی (Ui): 500 ولت
• ولتاژ ضربه نامی (Uimp): 6 کیلو ولت
• دوام مکانیکی: 20000 سیکل عملکرد
• دوام الکتریکی: 10000 سیکل
• نصب: قابلیت نصب آسان و سریع بر روی ریل DIN با سیستم گیره‌ای.
• گارانتی: 24 ماهه

کاربردها و مصارف

به دلیل عملکرد تخصصی در حفاظت از جریان نشتی، این محافظ جان برای مکان‌هایی که ایمنی افراد حیاتی است، کاربرد گسترده‌ای دارد:

• حفاظت از جان افراد در مکان‌های عمومی و تجاری: مانند بیمارستان‌ها، مدارس، هتل‌ها، مراکز خرید و ادارات که تردد افراد زیاد است.
• کاربردهای صنعتی: برای حفاظت از کارگران در کارگاه‌ها، خطوط تولید و کارخانه‌ها، به خصوص در تجهیزاتی که احتمال تماس با بدنه فلزی آن‌ها وجود دارد.
• تابلوهای توزیع اصلی: به عنوان محافظ جان اصلی برای کل یا بخشی از یک تابلو برق، جهت تامین ایمنی کلی مدارهای فرعی.
• حفاظت از تجهیزات سه فاز سنگین: مانند سیستم‌های تهویه مطبوع (HVAC)، ماشین‌آلات صنعتی و پمپ‌های بزرگ که به حفاظت جان در کنار حفاظت اضافه‌بار نیاز دارند.

نکات مهم در هنگام خرید و نصب

برای اطمینان از خرید محصول اصل، حتماً از نمایندگی‌های معتبر اشنایدر تهیه کنید و به کد فنی A9R11491 و مشخصات کامل حک شده روی بدنه دستگاه دقت نمایید. نکته بسیار مهم: این محصول یک کلید محافظ جان (RCCB) است و فقط در برابر جریان نشتی حفاظت می‌کند. این دستگاه به تنهایی در برابر اضافه‌بار و اتصال کوتاه حفاظت نمی‌کند و باید حتماً در سری با یک کلید مینیاتوری (MCB) یا کلید اتوماتیک مناسب نصب شود. نصب این محصول باید حتماً توسط یک برقکار ماهر و متخصص انجام شود و گارانتی 24 ماهه آن از طریق فروشنده‌های معتبر قابل پیگیری است.
