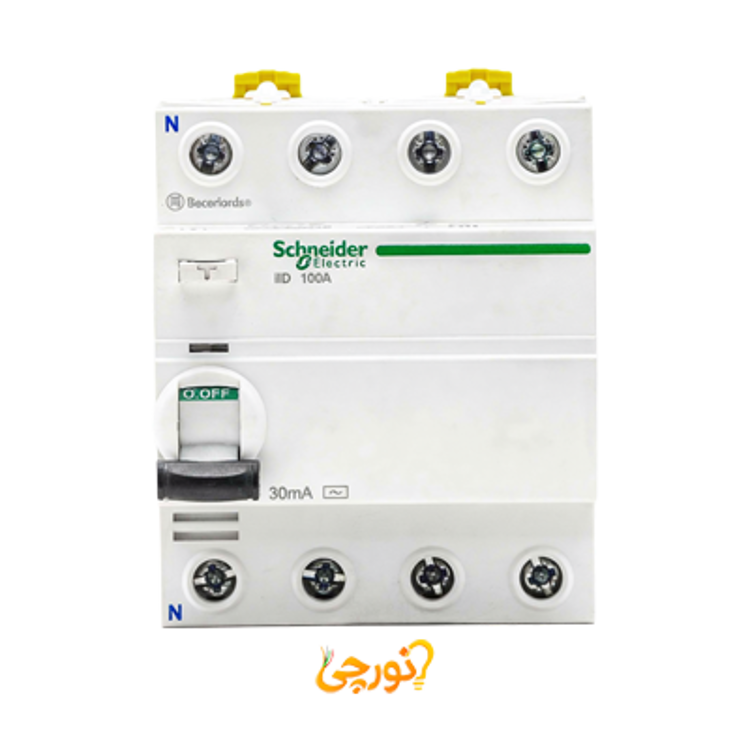

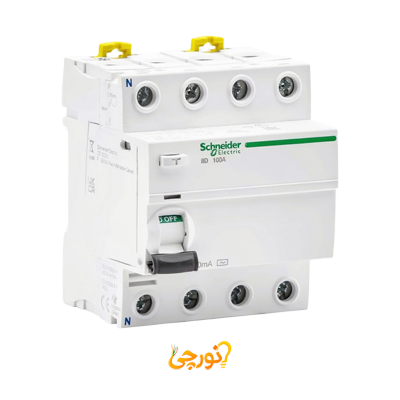

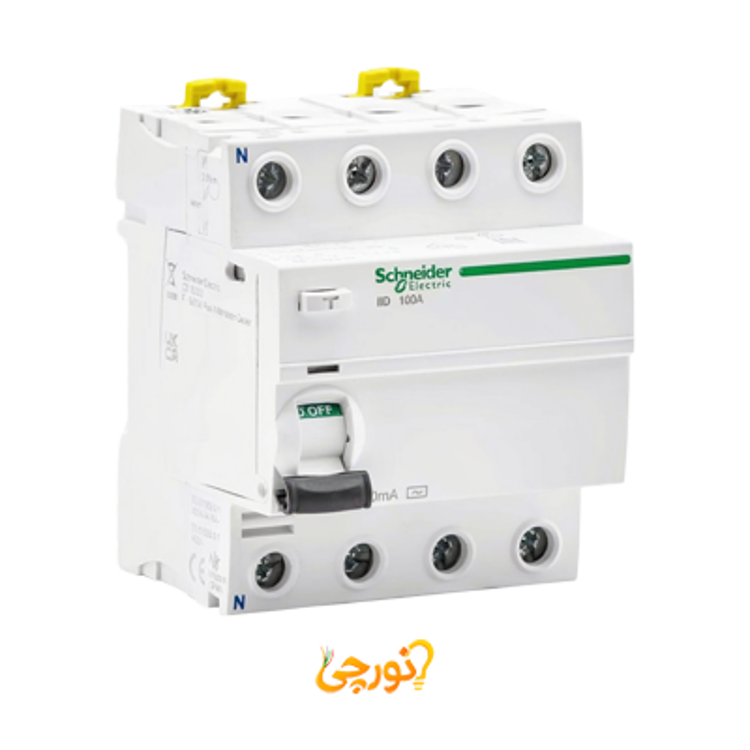

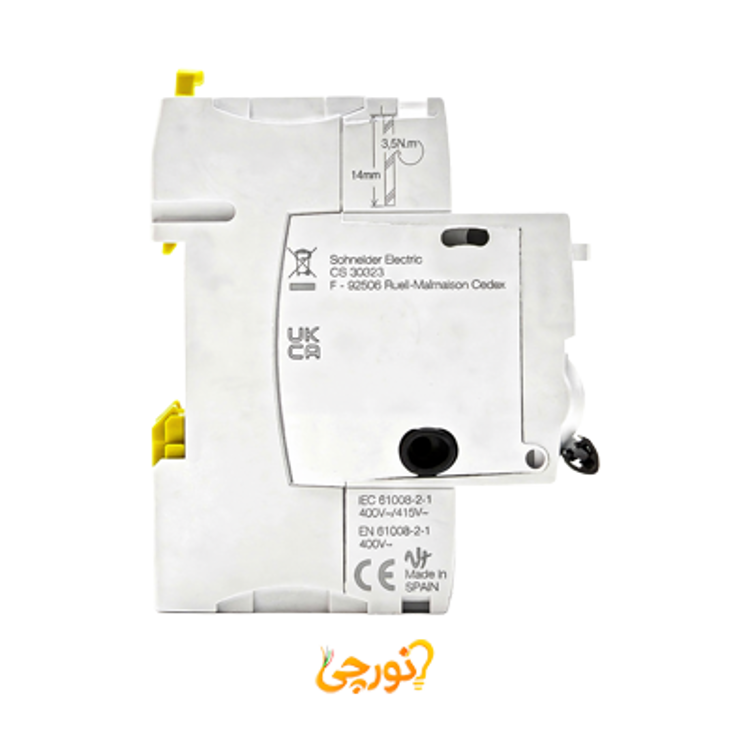

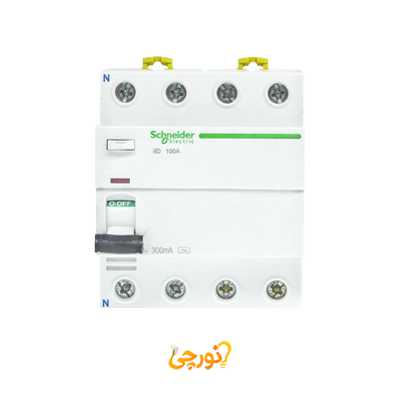

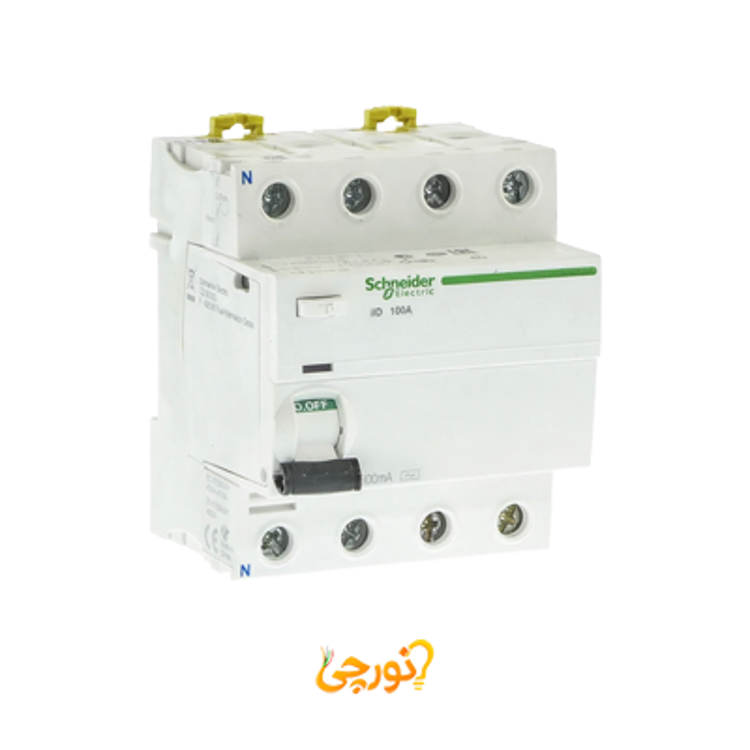

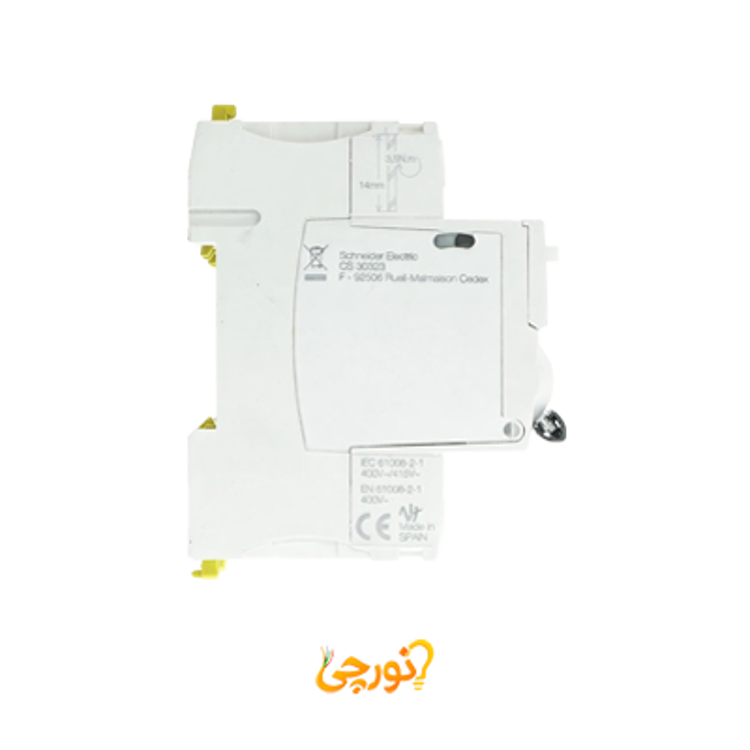

محافظ جان سه فاز 100 آمپر اشنایدر 300 میلی آمپر قدرت قطع 10kA

معرفی محافظ جان سه فاز 100 آمپر اشنایدر 300 میلی آمپر قدرت قطع 10kA

محافظ جان سه فاز 100 آمپر اشنایدر، یک محصول تخصصی از سری پیشرفته Acti9 شرکت «اشنایدر الکتریک» (Schneider Electric) با کد فنی A9R14491 است. این دستگاه که با نام اختصاری Acti 9 iID شناخته می‌شود، از نوع کلیدهای محافظ جان (RCCB) با حساسیت 300 میلی‌آمپر طراحی شده است. برخلاف محافظ‌های جان 30mA، این محصول به طور ویژه برای **حفاظت از تاسیسات الکتریکی و جلوگیری از آتش‌سوزی** ناشی از جریان‌های نشتی پایین و مداوم به کار می‌رود. با جریان نامی 100 آمپر و قدرت قطع 10kA، این محافظ جان یک راه‌حل ایمن و قابل اعتمد برای تابلوهای برق اصلی در محیط‌های صنعتی، تجاری و کشاورزی است که حفاظت از کل سیستم در برابر خطرات ناشی از نقص عایق‌بندی اهمیت بالایی دارد.

ساختار و ویژگی‌های فنی

• برند و سری: محصولی از شرکت «اشنایدر الکتریک»، از سری مدرن Acti9 با نام اختصاری Acti 9 iID.
• کد فنی: A9R14491
• نوع محصول: کلید محافظ جان (RCCB)
• تعداد پل: چهار پل (4P) و مناسب برای سیستم‌های سه فاز.
• جریان نامی (In): 100 آمپر، که برای حفاظت از مدارهای با جریان بالا طراحی شده است.
• حساسیت جریان نشتی (IΔn): 300 میلی‌آمپر، استاندارد برای حفاظت از تاسیسات و پیشگیری از آتش‌سوزی.
• ظرفیت قطع (Icc): 10 کیلوآمپر، که نشان‌دهنده توانایی دستگاه در تحمل اتصال کوتاه است.
• ولتاژ کاری (Ue): 380 تا 415 ولت در شبکه‌های AC با فرکانس 50/60 هرتز.
• نوع شبکه: AC
• جریان هجومی: 250 آمپر
• ولتاژ عایق نامی (Ui): 500 ولت
• ولتاژ ضربه نامی (Uimp): 6 کیلو ولت
• دوام مکانیکی: 20000 سیکل عملکرد
• دوام الکتریکی: 10000 سیکل
• نصب: قابلیت نصب آسان و سریع بر روی ریل DIN با سیستم گیره‌ای.
• گارانتی: 24 ماهه

کاربردها و مصارف

به دلیل حساسیت 300 میلی‌آمپر، این محافظ جان برای کاربردهایی که هدف اصلی حفاظت از دارایی‌ها و جلوگیری از حوادث بزرگ مانند آتش‌سوزی است، ایده‌آل می‌باشد:

• حفاظت در برابر آتش‌سوزی: کاربرد اصلی این محصول در مکان‌هایی است که جریان نشتی ناشی از نقص عایق‌بندی می‌تواند باعث گرم شدن و آتش‌سوزی شود، مانند کارخانه‌ها، انبارها، مراکز داده و کشاورزی.
• تابلوهای توزیع اصلی: به عنوان محافظ جان اصلی (Main RCCB) برای کل تابلو، جهت حفاظت کلی از سیم‌کشی و تاسیسات در برابر نشتی جریان.
• حفاظت از تجهیزات گران‌قیمت: برای محافظت از ماشین‌آلات صنعتی بزرگ، سیستم‌های تهویه مطبوع مرکزی و سایر تجهیزاتی که آسیب‌دیدن آن‌ها هزینه‌بر است.
• سیستم‌های توزیع در محیط‌های مرطوب: در مکان‌هایی مانند کارخانه‌های مواد غذایی یا کشاورزی که رطوبت می‌تواند باعث کاهش مقاومت عایق و ایجاد جریان نشتی شود.

نکات مهم در هنگام خرید و نصب

برای اطمینان از خرید محصول اصل، حتماً از نمایندگی‌های معتبر اشنایدر تهیه کنید و به کد فنی A9R14491 و مشخصات کامل حک شده روی بدنه دستگاه دقت نمایید. نکته بسیار مهم: این محصول با حساسیت 300mA برای **حفاظت از جان انسان در برابر تماس مستقیم با برق طراحی نشده است** و وظیفه اصلی آن پیشگیری از آتش‌سوزی است. برای حفاظت از جان افراد در مدارات نهایی، باید از محافظ‌های جان با حساسیت 30mA استفاده کرد. همچنین، این کلید محافظ جان (RCCB) به تنهایی در برابر اضافه‌بار و اتصال کوتاه حفاظت نمی‌کند و باید حتماً در سری با یک کلید مینیاتوری (MCB) مناسب نصب شود. نصب این محصول باید حتماً توسط یک برقکار ماهر و متخصص انجام شود.
