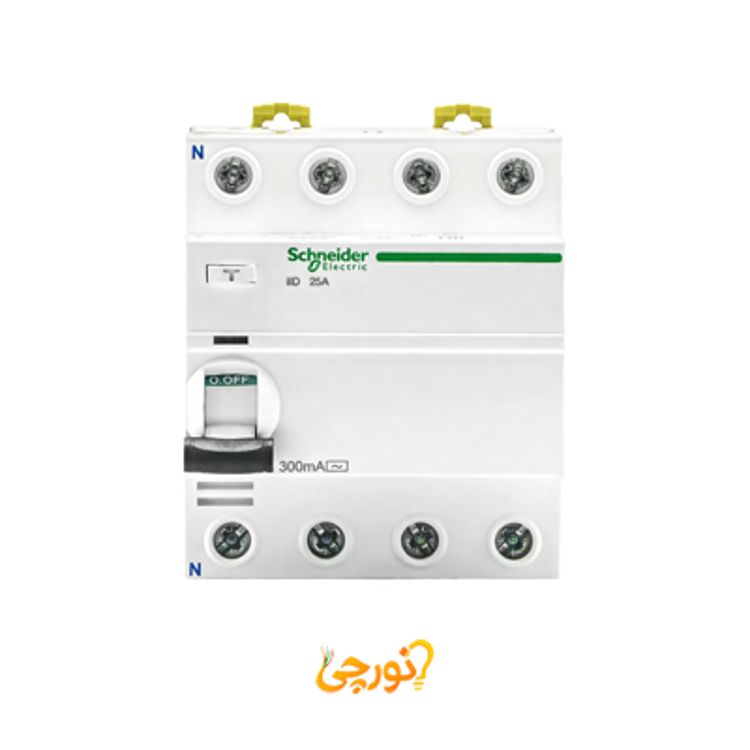

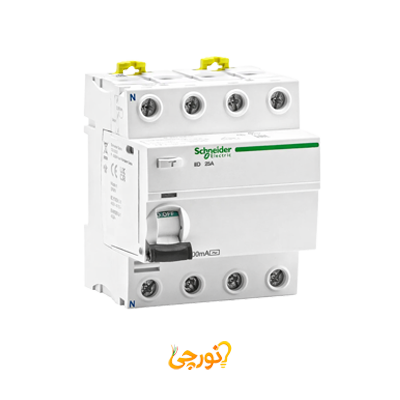

محافظ جان سه فاز 25 آمپر اشنایدر 300 میلی آمپر قدرت قطع 10kA

معرفی محافظ جان سه فاز 25 آمپر اشنایدر 300 میلی آمپر قدرت قطع 10kA

محافظ جان سه فاز 25 آمپر اشنایدر، یک دستگاه حفاظتی ضروری و قدرتمند از سری Acti9 شرکت «اشنایدر الکتریک» (Schneider Electric) با کد فنی A9R44425 است. این کلید که با نام اختصاری Acti 9 iID نیز شناخته می‌شود، برای جلوگیری از آتش‌سوزی و حفاظت کلی از مدارها در برابر جریان‌های نشتی به زمین طراحی شده است. این محصول با حساسیت 300 میلی‌آمپر و ظرفیت قطع 10kA، به گزینه‌ای ایمن و قابل اعتماد برای حفاظت کلی در تابلوهای برق اصلی و زیرتابلوهای صنعتی و تجاری تبدیل کرده است. عملکرد لحظه‌ای و ساختار معتبر اشنایدر، ایمنی تأسیسات را به طور چشمگیری افزایش می‌دهد.

ساختار و ویژگی‌های فنی

• برند و سری: محصولی از شرکت «اشنایدر الکتریک»، از سری معتبر Acti9 با نام اختصاری Acti 9 iID.
• کد فنی: A9R44425
• نوع محصول: کلید محافظ جان (RCCB)
• تعداد پل: چهار پل (4P) و مناسب برای سیستم‌های سه فاز (سه فاز + یک نول).
• جریان نامی (In): 25 آمپر، که برای مدارهای با مصرف جریان متوسط طراحی شده است.
• حساسیت جریان نشتی (IΔn): 300 میلی‌آمپر (mA) با عملکرد لحظه‌ای، که برای حفاظت کلی و جلوگیری از آتش‌سوزی کاربرد دارد.
• ظرفیت قطع: 10 کیلوآمپر (10kA)، که نشان‌دهنده توانایی کلید در قطع ایمن جریان‌های اتصال کوتاه است.
• ولتاژ کاری (Ue): 380 تا 415 ولت AC
• نوع شبکه: AC
• فرکانس شبکه: 50/60 هرتز
• ولتاژ ضربه نامی (Uimp): 6 کیلو ولت
• ولتاژ عایق نامی (Ui): 500 ولت
• نوع کنترل: با اهرم (Hand-operated lever)
• حالت نصب: گیره‌ای بر روی ریل DIN متقارن 35 میلی‌متری.
• دوام مکانیکی: 20000 سیکل
• دوام الکتریکی: 15000 سیکل (AC-1)
• ابعاد: ارتفاع 91 میلی‌متر، طول 73.5 میلی‌متر، عرض 72 میلی‌متر.
• استانداردها: تولید و تست این محصول مطابق با استاندارد بین‌المللی IEC 61008-1 انجام می‌شود.

کاربردها و مصارف

محافظ جان Acti 9 iID اشنایدر به دلیل حساسیت 300 میلی‌آمپر و جریان نامی 25 آمپر، برای کاربردهایی که نیازمند حفاظت کلی و با قابلیت تحمل جریان متوسط در سیستم‌های سه فاز هستند، ایده‌آل است:

• حفاظت کلی در تابلوهای اصلی: به عنوان محافظ جان اصلی برای تابلوهای برق سه فاز کارگاه‌ها، واحدهای تجاری و صنعتی کوچک.
• محیط‌های با ریسک آتش‌سوزی: استفاده در مکان‌هایی که خطر آتش‌سوزی ناشی از نشتی جریان وجود دارد، مانند انبارها، کارگاه‌ها و مراکز تجاری.
• تجهیزات صنعتی و تجاری: حفاظت از تجهیزات سه فاز حساس در برابر آسیب‌های ناشی از جریان‌های نشتی که می‌تواند منجر به خرابی دستگاه شود.
• سیستم‌های توزیع قدرت: در زیرتابلوها (Sub-panels) برای تأمین حفاظت کلی در سطحی گسترده‌تر.

نکات مهم در هنگام خرید و نصب

برای اطمینان از خرید محصول اصل، حتماً از نمایندگی‌های معتبر اشنایدر تهیه کنید و به کد فنی A9R44425 و مشخصات کامل حک شده روی بدنه کلید دقت نمایید. نکته بسیار مهم: این کلید محافظ جان (RCCB) فقط در برابر جریان‌های نشتی به زمین حفاظت می‌کند و برای حفاظت در برابر اضافه‌بار و اتصال کوتاه، باید به همراه یک کلید مینیاتوری (MCB) مناسب استفاده شود. حساسیت 300mA برای حفاظت کلی و جلوگیری از آتش‌سوزی مناسب است؛ برای حفاظت مستقیم از جان افراد (مثلاً در پریزهای حمام)، از محافظ‌های جان با حساسیت 30mA استفاده می‌شود. نصب این محصول باید حتماً توسط یک برقکار ماهر و متخصص انجام شود.
