محافظ جان سه فاز 40 آمپر اشنایدر 30 میلی آمپر قدرت قطع 6kA

معرفی محافظ جان سه فاز 40 آمپر اشنایدر 30 میلی آمپر قدرت قطع 6kA

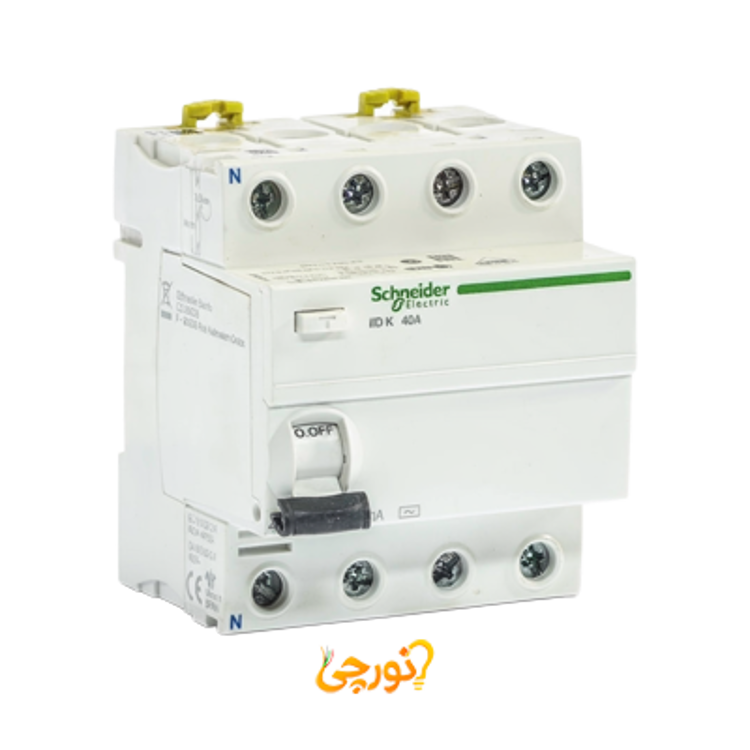

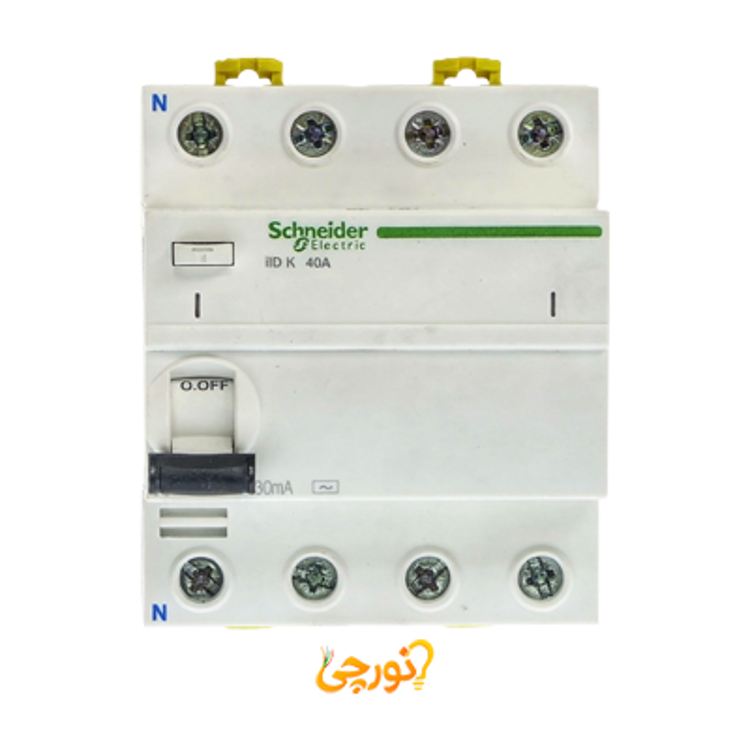

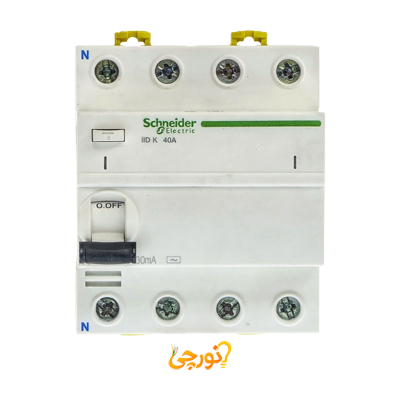

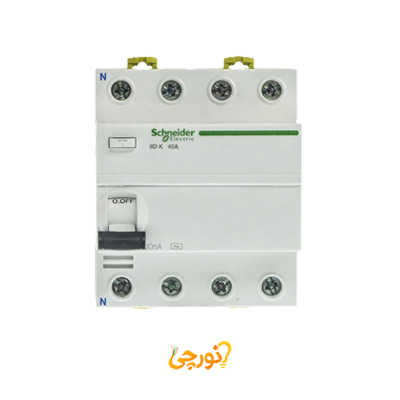

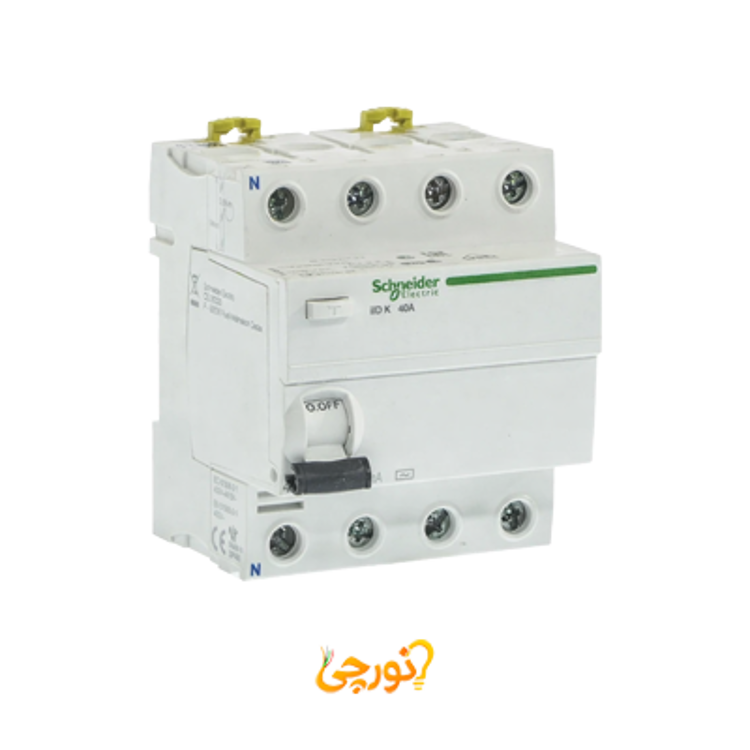

محافظ جان سه فاز 40 آمپر اشنایدر، یک دستگاه حفاظتی حیاتی و استاندارد از سری Acti9 شرکت «اشنایدر الکتریک» (Schneider Electric) با کد فنی A9R50440 است. این کلید که با نام اختصاری Acti 9 iID K نیز شناخته می‌شود، برای جلوگیری از برق‌گرفتگی و حفاظت از جان افراد در سیستم‌های سه فاز در برابر جریان‌های نشتی به زمین طراحی شده است. این محصول با حساسیت بسیار بالا 30 میلی‌آمپر و ظرفیت قطع 6kA، به گزینه‌ای ضروری برای مدارهای نهایی سه فاز با جریان بالاتر در تابلوهای برق صنعتی، تجاری و کارگاهی تبدیل کرده است. عملکرد لحظه‌ای و ساختار معتبر اشنایدر، بالاترین سطح ایمنی را برای کاربران فراهم می‌کند.

ساختار و ویژگی‌های فنی

• برند و سری: محصولی از شرکت «اشنایدر الکتریک»، از سری معتبر Acti9 با نام اختصاری Acti 9 iID K.
• کد فنی: A9R50440
• نوع محصول: کلید محافظ جان (RCCB)
• تعداد پل: چهار پل (4P) و مناسب برای سیستم‌های سه فاز (سه فاز + یک نول).
• جریان نامی (In): 40 آمپر، که مشخص‌کننده حداکثر جریان قابل تحمل کلید در حالت کارکرد عادی است.
• حساسیت جریان نشتی (IΔn): 30 میلی‌آمپر (mA) با عملکرد لحظه‌ای، که برای حفاظت مستقیم از جان افراد استاندارد است.
• ظرفیت قطع: 6 کیلوآمپر (6kA)، که نشان‌دهنده توانایی کلید در قطع ایمن جریان‌های اتصال کوتاه است.
• ولتاژ کاری (Ue): 380 تا 415 ولت AC
• نوع شبکه: AC
• فرکانس شبکه: 50/60 هرتز
• ولتاژ ضربه نامی (Uimp): 4 کیلو ولت
• ولتاژ عایق نامی (Ui): 440 ولت
• نوع کنترل: با اهرم (Hand-operated lever)

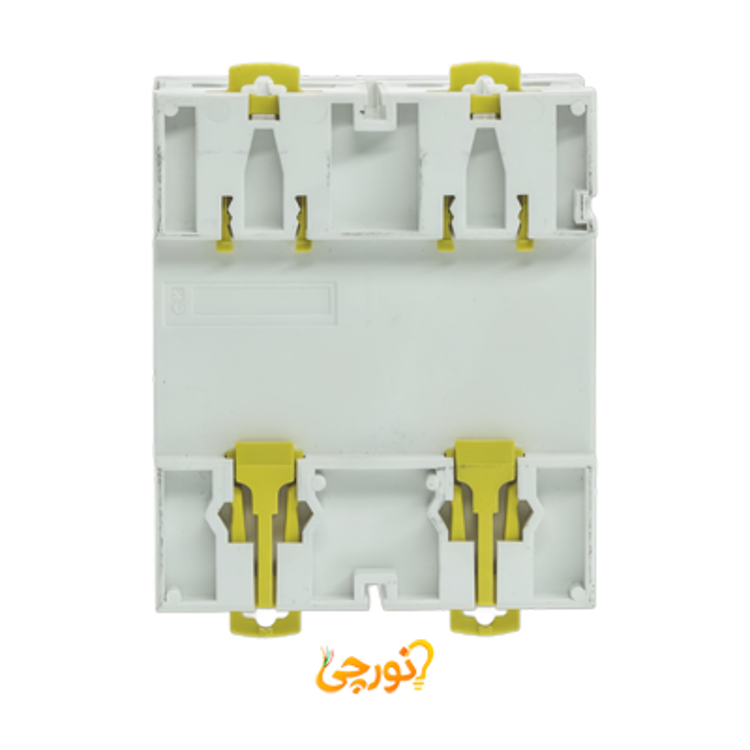

• حالت نصب: گیره‌ای بر روی ریل DIN متقارن 35 میلی‌متری.
• دوام مکانیکی: 5000 سیکل
• دوام الکتریکی: 2000 سیکل (AC-1)
• استانداردها: تولید و تست این محصول مطابق با استاندارد بین‌المللی IEC 61008-1 انجام می‌شود.

کاربردها و مصارف

محافظ جان Acti 9 iID K اشنایدر به دلیل حساسیت بالا 30 میلی‌آمپر، قابلیت استفاده در سیستم‌های سه فاز و جریان نامی 40 آمپر، برای کاربردهایی که حفاظت مستقیم از جان افراد در مدارهای سه فاز با جریان بالا در اولویت است، ضروری است:

• حفاظت از پریزهای سه فاز: به عنوان محافظ جان برای پریزهای برق سه فاز در کارگاه‌ها، کارخانه‌ها و آشپزخانه‌های صنعتی.
• کاربری‌های صنعتی و کارگاهی: برای حفاظت از کارگران در برابر تماس تصادفی با قطعات برق‌دار ماشین‌آلات سه فاز با جریان بالا مانند پمپ‌ها، فن‌ها و کمپرسورها.
• تجهیزات تجاری: حفاظت از تجهیزات سه فاز در مراکز تجاری، بیمارستان‌ها و دفاتر که نیاز به حفاظت جان دارند.
• تابلوهای توزیع سه فاز: در زیرتابلوهایی که مدارهای نهایی سه فاز با جریان بالا را تغذیه می‌کنند و حفاظت از جان افراد در آن‌ها ضروری است.

نکات مهم در هنگام خرید و نصب

برای اطمینان از خرید محصول اصل، حتماً از نمایندگی‌های معتبر اشنایدر تهیه کنید و به کد فنی A9R50440 و مشخصات کامل حک شده روی بدنه کلید دقت نمایید. نکته بسیار مهم: این کلید محافظ جان (RCCB) فقط در برابر جریان‌های نشتی به زمین حفاظت می‌کند و برای حفاظت در برابر اضافه‌بار و اتصال کوتاه، باید به همراه یک کلید مینیاتوری (MCB) مناسب استفاده شود. حساسیت 30mA برای حفاظت مستقیم از جان افراد طراحی شده است و نباید به عنوان محافظ جان اصلی (با حساسیت بالاتر مانند 100mA یا 300mA) برای جلوگیری از آتش‌سوزی استفاده شود. نصب این محصول باید حتماً توسط یک برقکار ماهر و متخصص انجام شود.
