کلید مینیاتوری هیوندای تک پل 10 آمپر

کلید مینیاتوری هیوندای تک پل 10 آمپر  (HYUNDAI HGD 63N 1P-10A)

امنیت و پایداری سیستم‌های برق‌رسانی، همواره یکی از مهم‌ترین دغدغه‌های مهندسین، تکنسین‌های برق و حتی خانه‌داران است. کلید مینیاتوری تک پل 10 آمپر هیوندای با کد فنی HYUNDAI HGD 63N 1P-10A، یک سپر حفاظتی قدرتمند و قابل اعتماد در برابر خطرات اتصال کوتاه و اضافه‌بار به شمار می‌رود. این محصول که در بازار به نام فیوز مینیاتوری نیز شناخته می‌شود، با بهره‌گیری از تکنولوژی‌های روز و استانداردهای بالای برند جهانی هیوندای، عملکردی بی‌نقص برای محافظت از تجهیزات الکتریکی و جلوگیری از حریق و آسیب‌های ناشی از نوسانات شبکه ارائه می‌دهد. آمپر 10 یکی از پرکاربردترین رده‌های جریان در تابلوهای برق است و اگر به دنبال یک کلید حفاظتی با دوام، نصب آسان و واکنش سریع برای مدارهای حساس خود هستید، این کلید مینیاتوری گزینه‌ای ایده‌آل و حرفه‌ای خواهد بود.

کلید مینیاتوری چیست و چگونه کار می‌کند؟

کلید مینیاتوری نوعی کلید محافظتی فشار ضعیف محسوب می‌شود که برای جریان‌های پایین و تابلوهایی که با فشار ضعیف کار می‌کنند، بسیار مناسب است. این کلیدها وظیفه حفاظت از مدارهای الکتریکی در برابر جریان‌های بیش از حد مجاز و اتصال کوتاه را بر عهده دارند. کلید مینیاتوری 10 آمپر تک پل هیوندای از نوع تیپ C است و نحوه عملکرد آن بر اساس دو مکانیزم حرارتی و الکترومغناطیسی طراحی شده است تا در سریع‌ترین زمان ممکن، خطرات را از مدار دور کند:

• حفاظت حرارتی (اضافه‌بار): زمانی که جریان عبوری از مدار از حد نرمال (10 آمپر) بیشتر شود، قطب فلزی حساس به حرارت (بی‌متال) درون کلید داغ شده و خم می‌گردد. این خمش باعث می‌شود مدار به صورت مکانیکی قطع شود تا از ذوب شدن سیم‌ها، سوختن عایق‌ها و آسیب دیدن تجهیزات گران‌قیمت جلوگیری کند. در گذشته این وظیفه بر عهده فیوزهای کارتریجی بود که سیم فلزی درون آن‌ها ذوب می‌شد، اما کلیدهای مینیاتوری مدرن نیازی به تعویض قطعات ذوب‌شده ندارند و با یک بازگردانی ساده اهرم، دوباره آماده به کار هستند.
• حفاظت الکترومغناطیسی (اتصال کوتاه): در صورت بروز اتصال کوتاه که باعث افزایش ناگهانی، شدید و خطرناک جریان می‌شود، سیم‌پیچ الکترومغناطیسی درون کلید لحظه‌اً فعال شده و با حرکت سریع یک شیرین‌کش، مدار برق را در کسری از ثانیه قطع می‌کند. این سرعت عمل لحظه‌ای، از بروز حریق و آسیب‌های جبران‌ناپذیر جلوگیری می‌کند.

انواع فیوز مینیاتوری از نظر سرعت عملکرد

یکی از نکات کلیدی در انتخاب کلید مینیاتوری، آشنایی با سرعت واکنش آن در برابر نوسانات است. فیوزها از نظر سرعت عملکرد به دو دسته کلی کندکار و تندکار تقسیم می‌شوند که هر کدام کاربرد خاص خود را در تابلوهای برق دارند:

• فیوزهای کندکار (منحنی B و C): این نوع فیوزها در برابر عبور جریان بیش از حد، واکنش ملایم‌تری از خود نشان می‌دهند و برق را دیرتر قطع می‌کنند. این ویژگی بسیار مهم است، زیرا دستگاه‌هایی مانند موتورهای الکتریکی یا ترانس‌ها در لحظه روشن شدن جریان بالایی (جریان هجومی) می‌کشند؛ اگر فیوز تندکار باشد، در همان لحظه استارت، مدار را قطع می‌کند. با این حال، نکته حیاتی این است که واکنش این فیوزها در برابر جریان‌های خطرناک اتصال کوتاه، تقریباً لحظه‌ای و بسیار سریع است تا از بروز حوادث بزرگتر جلوگیری شود.
• فیوزهای تندکار: این فیوزها زمان قطع کمتری نسبت به فیوزهای کندکار دارند و در برابر کوچکترین اضافه‌بارها نیز سریعاً مدار را قطع می‌کنند. به همین دلیل، عموماً در مصارف روشنایی و مدارهایی که هیچ‌گونه جریان هجومی در لحظه استارت ندارند، مورد استفاده قرار می‌گیرند.

کلید مینیاتوری هیوندای مدل HGD 63N از نوع تیپ C (کندکار متعارف) است که بهترین و پرکاربردترین انتخاب برای مدارهای فرمان، کنترل و مصرف‌کننده‌های استاندارد محسوب می‌شود و تعادلی عالی بین تحمل جریان استارت اولیه و حساسیت به اتصال کوتاه ایجاد می‌کند.

ساختار و ویژگی‌های فنی ظاهری

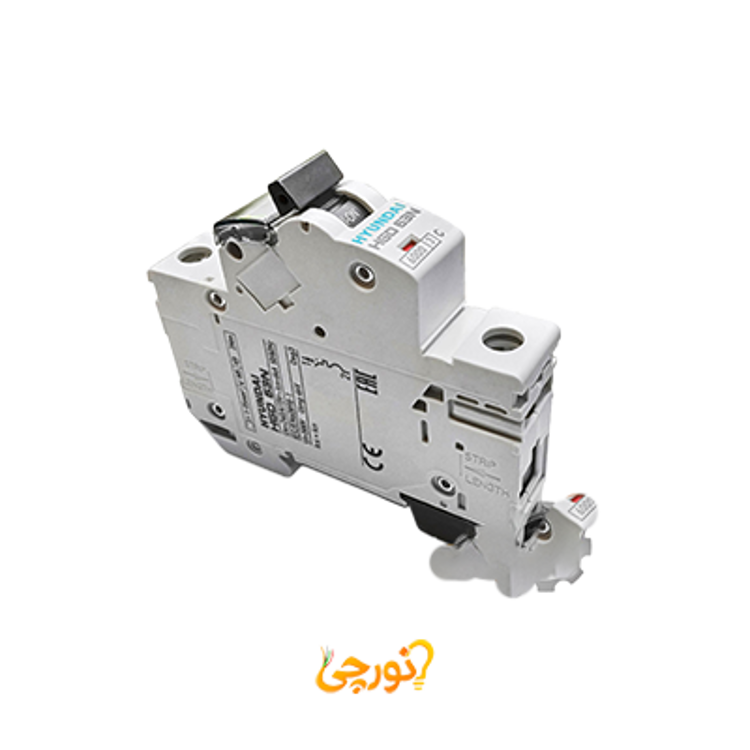

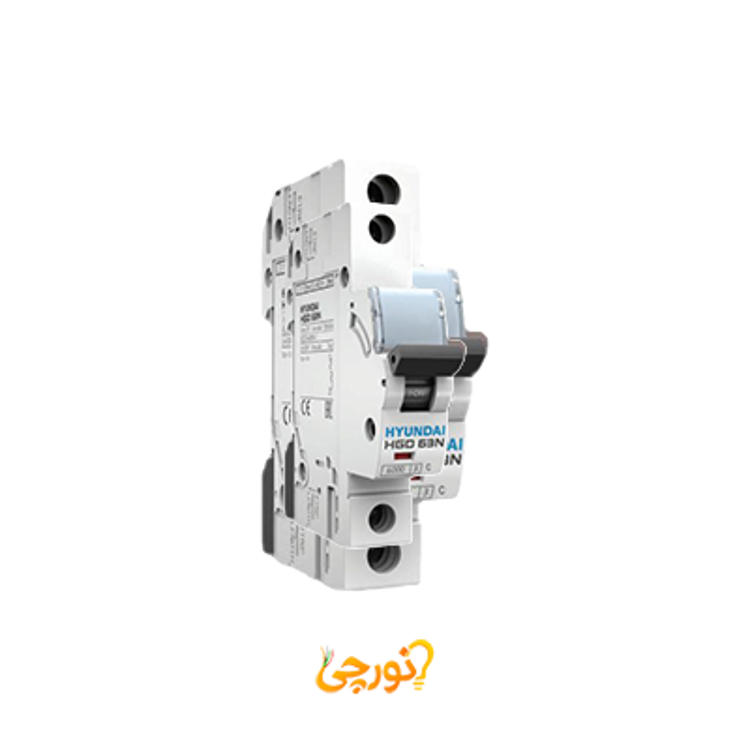

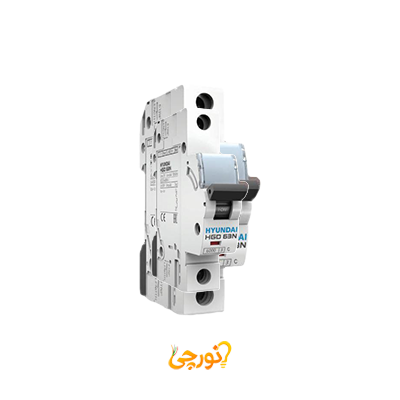

برند هیوندای همواره در طراحی محصولات خود، توجه ویژه‌ای به ارگونومی، ظاهر مدرن و راحتی نصب داشته است. فیوز مینیاتوری تک پل 10 آمپر هیوندای نیز از این قاعده مستثنی نیست و جزئیات طراحی آن برای راحتی تکنسین‌ها و نظم بیشتر در تابلوهای برق بهینه‌سازی شده است:

• ابعاد استاندارد: ابعاد این کلید 85×70×18 میلی‌متر است که کمی بزرگتر از مدل‌های قدیمی هیوندای طراحی شده تا فضای کافی برای استقرار مکانیزم‌های قوی‌تر و افزایش راندمان حرارتی فراهم باشد. این ابعاد به راحتی روی ریل‌های استاندارد تابلوهای برق قرار می‌گیرد.
• طراحی بصری و رنگ‌بندی: بدنه اصلی کلید به رنگ سفید بوده و دسته اعمال‌کننده (اهرم روشن و خاموش) به رنگ نوک‌مدادی (خاکستری تیره) طراحی شده که ظاهری شیک، حرفه‌ای و یکدست به تابلوی برق شما می‌بخشد.
• نشانه‌گذاری حرفه‌ای: در قسمت پایین دسته عملگر، برند HYUNDAI به رنگ آبی برجسته نقش بسته است. در پایین‌تر از آن عبارت HGD 63N (مدل محصول) و سپس C10 (که نشان‌دهنده تیپ C و جریان نامی 10 آمپر است) درج شده است تا تکنسین در یک نگاه تمام اطلاعات لازم را دریافت کند و احتمال خطا در مونتاژ به صفر برسد.
• پنجره شناسایی: در بالای دسته عملگر، یک درب شیشه‌ای کوچک تعبیه شده است. این درب شیشه‌ای فضایی برای قرار دادن تگ‌ها و برچسب‌های شناسایی فراهم می‌آورد تا در تابلوهای برق شلوغ، تشخیص مدار مربوط به هر کلید به سرعت و بدون نیاز به بررسی پیچ و مهره‌ها انجام شود.
• مکانیزم قفل بهبود یافته: یکی از برجسته‌ترین ویژگی‌های این مدل، قفل بسیار کارا و حرفه‌ای در پایین و کف فیوز مینیاتوری است. این قفل برای نصب روی ریل فلزی طراحی شده و نسبت به مدل‌های قدیمی هیوندای، چسبندگی و ثبات بسیار بالاتری روی ریل دارد. این ویژگی از لق زدن و افتادن کلید در اثر ارتعاش دستگاه‌ها یا ضربه جلوگیری می‌کند.
• اطلاعات تکمیلی: در قسمت چپ بدنه فیوز مینیاتوری، اطلاعات فنی و تکمیلی مهمی به صورت مکشوفه حک شده است که برای کاربران حرفه‌ای و طرفان تابلو در بررسی تایپ، ولتاژ کاری و استانداردهای محصول بسیار کاربردی و جالب توجه خواهد بود.

کاربردها و مصارف کلید مینیاتوری 10 آمپر تک پل هیوندای

با توجه به ساختار تیپ C و آمپر 10، این کلید مینیاتوری یکی از پرکاربردترین و استانداردترین اجزای تابلوهای برق صنعتی و ساختمانی است. محدوده جریان و سرعت عملکرد این کلید، مصارف متنوعی را پوشش می‌دهد:

• مدارهای فرمان و کنترل: عمده استفاده از کلید مینیاتوری 10 آمپر تک پل هیوندای در مدارهای فرمان و کنترل تابلوها است. این کلید به عنوان یک محافظ مطمئن برای مدارهای منطقی و فرمانی که جریان پایین‌تری نسبت به مدار قدرت کشیده و حساسیت بالایی دارند، عمل می‌کند و از سوختن رله‌ها و PLCها جلوگیری می‌کند.
• الکتروموتورهای تکفاز کوچک: در پروژه‌هایی که نیاز به راه‌اندازی و کنترل برق الکتروموتورهای تکفاز با توان کم (زیر 3 اسب بخار یا 3HP) دارید، این فیوز مینیاتوری گزینه‌ای عالی برای جلوگیری از سوختن موتور در اثر اضافه‌بار است.
• شیرهای برقی (مگنت): در سیستم‌های آبرسانی، تصفیه آب و گرمایشی که از شیرهای برقی استفاده می‌شود، کلید مینیاتوری HYUNDAI HGD 63N 1P-10A می‌تواند از آسیب دیدن سیم‌پیچ شیر برقی در برابر نوسانات محافظت کند.
• روشنایی صنعتی و سوله‌ها: در بعضی از سوله‌ها، کارخانه‌جات و فضاهای صنعتی، از این فیوز مینیاتوری برای تأمین و حفاظت مدار روشنایی سقفی تا توان 1000 وات استفاده می‌شود. این لامپ‌ها می‌توانند از نوع ترانسخور (مثل لامپ‌های بخار سدیمی یا جیوه‌ای) یا بدون ترانس باشند، و کلید مینیاتوری تیپ C به خوبی جریان هجومی اولیه این لامپ‌ها را تحمل کرده و سپس از مدار محافظت می‌کند.

نکات مهم در هنگام خرید و نصب فیوز مینیاتوری

هنگام انتخاب و خرید کلید مینیاتوری، دقت کنید که جریان نامی (در اینجا 10 آمپر) و منحنی عملکرد (تیپ C) دقیقاً با نیاز مدار شما همخوانی داشته باشد. استفاده از کلیدی با آمپر پایین‌تر از حد نیاز باعث قطعی‌های مکرر (تریپ دادن) در لحظه استارت دستگاه‌ها می‌شود و استفاده از آمپر بالاتر، خطر سوختن سیم‌کشی و حتی بروز حریق را به همراه خواهد داشت. برای نصب کلید مینیاتوری HYUNDAI HGD 63N 1P-10A حتماً پیش از هر کاری برق اصلی تابلو را قطع کنید. کلید را با زاویه مناسب روی ریل فلزی قرار داده و فشار دهید تا صدوی کليک قفل مکانیکی به وضوح بشنوید؛ سپس اتصالات را با رعایت کامل اصول ایمنی و استفاده از کابل‌های استاندارد با مقطع مناسب محکم کنید. جهت اطمینان از اصل بودن محصول، داشتن گارانتی معتبر و بهره‌مندی از مشاوره تخصصی، این محصول را از فروشگاه معتبر نورچی تهیه کنید تا با خیالی آسوده، امنیت تابلوی برق خود را به یک برند جهان بسپارید.
