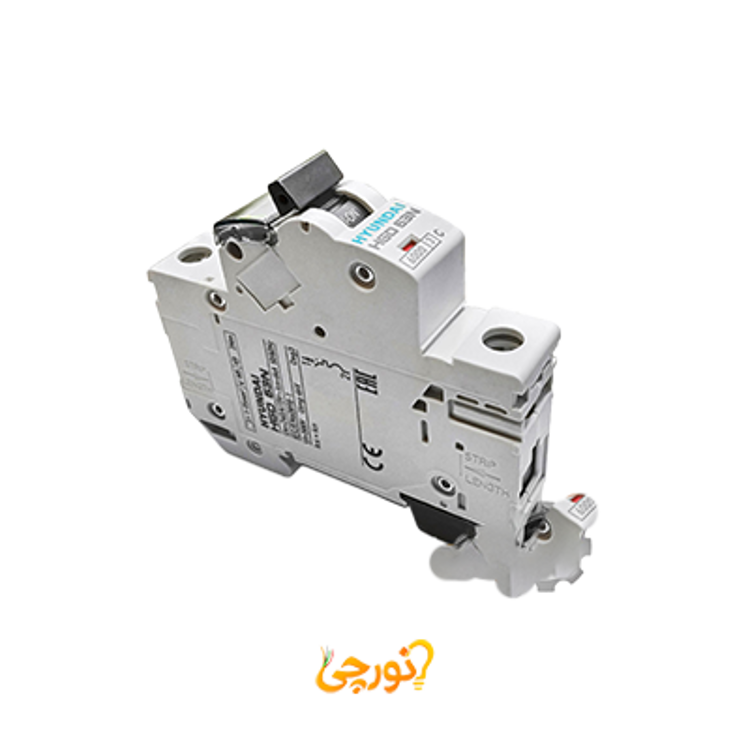

کلید مینیاتوری هیوندای تک پل 50 آمپر

کلید مینیاتوری هیوندای تک پل 50 آمپر

کلید مینیاتوری تک پل 50 آمپر هیوندای با کد فنی اختصاصی HYUNDAI HGD 63N 1P-50A، یکی از قدرتمندترین، مقاوم‌ترین و حرفه‌ای‌ترین تجهیزات حفاظتی در رنج بالای آمپراژ تک‌فاز محسوب می‌شود که در میان مهندسین، تاسیسات‌کاران و برقکاران حرفه‌ای به نام فیوز مینیاتوری نیز شناخته می‌شود. این کلید مینیاتوری از نوع تیپ C طراحی شده است و وظیفه خطیر حفاظت از مدارهای الکتریکی سنگین در برابر دو خطر بزرگ، یعنی اتصال کوتاه و اضافه جریان را بر عهده دارد. به طور کلی، کلید مینیاتوری هیوندای نوعی کلید محافظتی فشار ضعیف به شمار می‌رود که برای تابلوهای توزیع و مدیریت جریان‌های بالا در چارچوب شبکه‌های فشار ضعیف بسیار مناسب و ایده‌آل می‌باشد. نحوه عملکرد این فیوز به گونه‌ای است که زمانی که جریان عبوری از حد نرمال و مجاز (که در اینجا عدد بالای 50 آمپر تعریف شده است) بیشتر شود، و یا در مدار به هر دلیلی اتصال کوتاهی ایجاد گردد، سیم فلزی حساسی که درون فیوز مینیاتوری تعبیه شده است به سرعت ذوب شده و مکانیزم قطع‌کننده را فعال می‌کند. در این حالت کلید مدار را به طور کامل و ایمن قطع می‌کند تا از وقوع آتش‌سوزی، انفجار و آسیب رسیدن به تجهیزات گران‌قیمت جلوگیری به عمل آید.

ساختار و ویژگی‌های فنی

• کلاس حفاظتی و تیپ عملکرد (C50): عبارت C50 روی بدنه به این معناست که این کلید از نوع تیپ C (کندکار) بوده و جریان نامی آن 50 آمپر است. برای درک بهتر عملکرد این تیپ، باید بدانید که فیوزها از نظر سرعت عملکرد به دو دسته کلی کندکار و تندکار تقسیم می‌شوند. فیوزهای کندکار (مانند این مدل تیپ C) در برابر عبور جریان بیش از حد، واکنش ملایم‌تری از خود نشان می‌دهند و برق را با تاخیر بسیار کوتاهی قطع می‌کنند. این ویژگی برای تجهیزاتی که جریان راه‌اندازی بالایی دارند کاملاً ضروری است تا برق در لحظه روشن شدن قطع نشود. با این همه، واکنش این فیوزها در برابر جریان شدید اتصال کوتاه تقریباً لحظه‌ای و در کسری از ثانیه است. در مقابل، فیوزهای تندکار زمان قطع کمتری داشته و بیشتر در مصارف روشنایی خالص استفاده می‌شوند.
• ابعاد جدید، بزرگتر و طراحی ارگونومیک (85×70×18): ابعاد فیوز مینیاتوری تک پل هیوندای 50 آمپر در این سری جدید (HGD 63N) بصورت 85×70×18 میلی‌متر طراحی شده است. جالب است بدانید که این ابعاد مقداری از تیپ‌های قدیمی خود بزرگتر است. این افزایش سایز در واقع یک نقطه قوت بزرگ مهندسی برای آمپراژهای بالا محسوب می‌شود؛ زیرا فضای داخلی برای عبور راحت‌تر سیم‌های ضخیم (نظر به جریان 50 آمپر) بسیار بیشتر شده است. همچنین فاصله ایمنی بین قطعات داخلی (کریپیج و کلییرنس) افزایش یافته و مهم‌تر از همه، حرارت شدیدی که در زمان عبور جریان 50 آمپر تولید می‌شود، به مراتب بهتر و سریع‌تر دفع می‌شود.

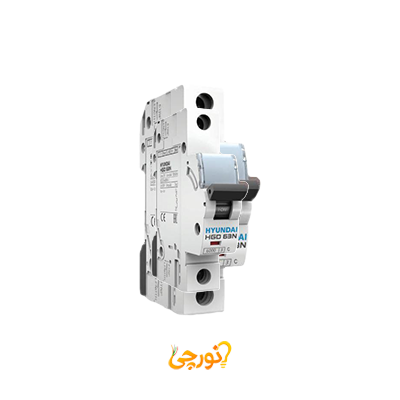

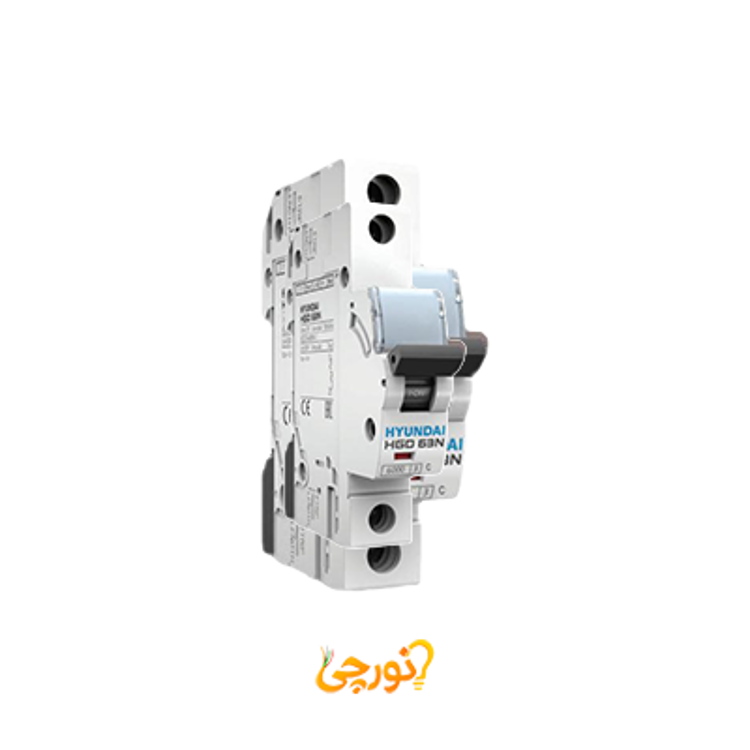

• ظاهر شیک، مدرن و رنگ‌بندی جذاب: رنگ کلید مینیاتوری جدید هیوندای سفید شده و رنگ دسته اعمال‌کننده (اهرم) آن به رنگ جذاب نوک مدادی تغییر یافته است. این رنگ نه تنها ظاهر تابلو برق را بسیار مدرن، لوکس و یکدست می‌کند، بلکه استهلاک بسیار کمتری در برابر نور خورشید، رطوبت و حرارت داخل تابلو دارد. در قسمت پایین دسته عملگر، برند هیوندای به رنگ آبی درخشان نقش بسته است و پایین‌تر از آن عبارت HGD 63N قرار گرفته است. در زیر آن نیز عبارت C50 به وضوح جریان سنگین 50 آمپری این فیوز مینیاتوری را به کاربران اعلام می‌کند.
• درب شیشه‌ای مخصوص تگ‌های شناسایی: یکی از خلاقانه‌ترین ویژگی‌های ظاهری این کلید، قرارگیری یک درب شیشه‌ای کوچک بالاتر از دسته عملگر است. درون این محفظه شیشه‌ای می‌توان از تگ‌های شناسایی و برچسب‌های مخصوص برای نام‌گذاری دقیق مدار استفاده کرد. این قابلیت در تابلوهای برق شلوغ صنعتی و تجاری که چندین کلید مینیاتوری در کنار هم قرار دارند، زمان عیب‌یابی را به شدت کاهش داده و کار برقکار را برای پیدا کردن مدار مربوطه بسیار راحت می‌کند.
• قفل حرفه‌ای نصب و اطلاعات مکمل روی بدنه: در پایین و کف فیوز مینیاتوری تک پل HYUNDAI HGD 63N 1P-50A، یک قفل بسیار کارا و حرفه‌ای تعبیه شده است که برای نصب به ریل فلزی استفاده می‌شود. این قفل جدید به مراتب محکم‌تر از مدل‌های قدیمی مینیاتوری‌های هیوندای است و به هیچ وجه دچار لق‌زدگی نمی‌شود. همچنین در قسمت چپ فیوز، اطلاعات تکمیلی فنی و نقشه وایرینگ روی بدنه درج شده که برای تکنسین‌ها و مهندسین بسیار جالب و کاربردی خواهد بود.

کاربردها و مصارف

فیوز مینیاتوری تک پل 50 آمپر هیوندای با توجه به ظرفیت بسیار بالای عبور جریان خود، از جمله فیوزهای بسیار پرکاربرد در پروژه‌های نیمه‌صنعتی و صنعتی است. نکته جالب در مورد کاربرد این کلید این است که علاوه بر مصارف قدرت اصلی، در بسیاری از مدارهای خاص تابلوها نیز جایگاه ویژه‌ای دارد:

• مدارهای کنترل و فرمان قدرتمند (عمده استفاده صنعتی): در بیشتر مدارها و تابلوهای برق صنعتی بزرگ و کارخانجات، از این فیوز به عنوان کلید محافظ اصلی برای مدارهای کنترل و مدار فرمان قدرتمند مورد استفاده قرار می‌گیرد. در تابلوهایی که تعداد بسیار زیادی رله، کنتاکتور و سنسور وجود دارد و جریان مجموع مدار فرمان بالاست، این کلید 50 آمپری بهترین و مطمئن‌ترین گزینه است.
• راه‌اندازی و کنترل الکتروموتورهای تک‌فاز کوچک: در مواقعی دیده شده که از فیوز مینیاتوری HYUNDAI HGD 63N 1P-50A برای راه‌اندازی، کنترل برق و حفاظت از الکتروموتورهای تک‌فاز کوچک استفاده می‌شود؛ البته به شرطی که توان این الکتروموتورها زیر 3 اسب بخار (3HP) باشد و به عنوان یک محافظ با حاشیه امنیت بسیار بالا در مدارهای قدرت به کار برده شود تا از قطعی‌های کاذب جلوگیری گردد.
• حفاظت از شیرهای برقی صنعتی سنگین: شیرهای برقی در خطوط لوله کشی صنعتی، پتروشیمی، آب‌فشار قوی و آبرسانی شهری از قطعات حساسی هستند. کلید فیوز مینیاتوری هیوندای 50 آمپر تک پل در سایزهای بزرگ و مدارهای تغذیه گروهی، وظیفه محافظت کامل از سیم‌پیچ این شیرها را در برابر نوسانات ویرانگر برقی به عهده دارد.
• روشنایی سوله‌ها و کارخانه‌جات: در بعضی از سوله‌ها و کارخانه‌جات بزرگ، از این فیوز مینیاتوری به عنوان کلید اصلی شاخه برای روشن کردن لامپ‌های سقفی با توان حداکثر تا 1000 وات نیز استفاده می‌شود. این لامپ‌ها می‌توانند ترانس‌خور (مثل لامپ‌های سدیم و متال هالید) یا بدون ترانس (مثل LEDهای صنعتی) باشند که فیوز 50 آمپر هیوندای به خوبی از مدار روشنایی آن‌ها در برابر اتصال کوتاه محافظت می‌کند.

نکات مهم در هنگام خرید و نصب

هنگام خرید و نصب کلید مینیاتوری تک پل 50 آمپر هیوندای، به دلیل عبور جریان بسیار بالای 50 آمپر از این کلید، رعایت یک نکته فنی بسیار حیاتی و امنیتی الزامی است: شما حتماً باید مطمئن شوید که سیم‌کشی مداری که این کلید را روی آن نصب می‌کنید، توانایی عبور ایمن این میزان جریان را دارد. برای این کلید، استفاده از سیم‌های مسی با مقطع حداقل ۱۰ میلی‌متر مربع (و در مسیرهای طولانی یا تابلوهای گرم ترجیحاً ۱۶ میلی‌متر مربع) کاملاً الزامی است؛ در غیر این صورت، سیم‌ها پیش از اینکه کلید مینیاتوری فرصت قطع کند، دچار ذوب و آتش‌سوزی خواهند شد. همچنین فراموش نکنید که این کلید از نوع تک پل است و فقط فاز را قطع می‌کند؛ لذا در مدارهایی که ایمنی کامل شرط است، باید حتماً به همراه یک کلید یا فیوز نول استفاده شود. با توجه به وجود برندهای غیراصل و تقلبی فراوان در بازار که در آمپراژهای بالا به دلیل ذوب نشدن صحیح خطرات جبران‌ناپذیری دارند، خرید از یک مرجع معتبر اهمیت بالایی دارد. برای تضمین اصالت کالا، دریافت مشاوره رایگان در خصوص انتخاب سیم و کلید مناسب مدار خود، و بهره‌مندی از بهترین قیمت کلید مینیاتوری تک پل 50 آمپر هیوندای با گارانتی معتبر، پیشنهاد می‌کنیم همین حالا از فروشگاه تخصصی نورچی سفارش خود را ثبت کنید و خریدی امن، اصل و حرفه‌ای را تجربه نمایید.
