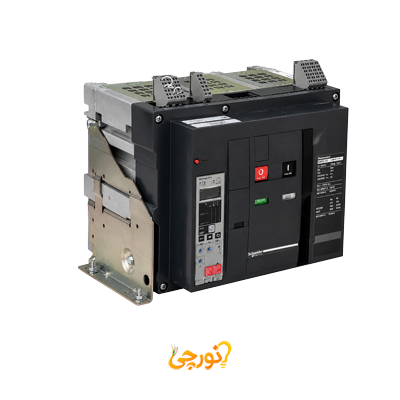

معرفی کلید هوایی 2500 آمپر سه پل NW فیکس 65kA میکرولوژیک 2.0E اشنایدر
کلید هوایی (ACB) یکی از حیاتیترین تجهیزات حفاظتی در تابلوهای برق صنعتی و مدارهای الکتریکی است. کلید هوایی 2500 آمپر سه پل NW فیکس 65kA میکرولوژیک 2.0E اشنایدر، با بهرهگیری از تکنولوژی روز برند اشنایدر الکتریک و واحد تریپ هوشمند Micrologic 2.0E در بدنه قدرتمند سری NW، نقش لاین اصلی را در محافظت از شبکه در برابر اتصال کوتاه و اضافه بار ایفا میکند. این دستگاه با رنج جریان نامی ۲۵۰۰ آمپر، قدرت قطع فوقالعاده ۶۵ کیلوآمپر و ولتاژ کاری ۶۹۰ ولت، امنیت بینظیری را برای تجهیزات صنعتی تضمین میکند. نصب این کلید استاندارد، نه تنها از آسیبهای جدی به سیستم در شبکههای با سطح اتصال کوتاه بسیار بالا جلوگیری میکند، بلکه امکان مدیریت دقیق و پایدار جریان را در مصارف به شدت سنگین به شکل چشمگیری افزایش میدهد.
ساختار و ویژگیهای فنی
- طراحی مستحکم و نصب فیکس: دارای ابعاد استاندارد (422X352X297 میلیمتر) مختص سری NW با ساختار مقاوم و نحوه نصب ثابت که برای تابلوهای برق صنعتی ایدهآل بوده و شارژ فنر کلید به صورت دستی انجام میشود.
- ظرفیت بسیار بالا و پلهای حفاظت شده: رنج جریان نامی 2500 آمپر، ولتاژ کاری 690 ولت AC، دارای 3 پل (3P) با حفاظت کامل (3d) برای شبکههای سه فاز بسیار سنگین.
- قدرت قطع فوقالعاده 65kA: توانایی قطع ایمن مدار در شرایط اتصال کوتاه شدید تا ۶۵ کیلوآمپر، که از خرابی فاجعهبار تجهیزات و آتشسوزی در صنایع بسیار حساس جلوگیری میکند.
- واحد تریپ هوشمند Micrologic 2.0E: مجهز به رله محافظتی قابل تنظیم اشنایدر که تنظیمات دقیق جریان، زمان و حفاظتها را برای کاربر فراهم میآورد.
- اصالت کالا و شمارهگذاری دقیق: تولید شده با کد فنی جهانی NW25H13P2EF از سری ساخت NW25H1 (سری H با قدرت قطع بالا) و کد فنی اشنایدر 48070 که تضمینکننده اصل بودن قطعه است.
کاربردها و مصارف
این کلید هوایی به دلیل طراحی قدرتمندِ سری NW، ظرفیت ۲۵۰۰ آمپری و قدرت قطع فوقالعاده، کاربردهای متنوعی در صنایع حساس دارد:
- صنایع فوق سنگین و نیروگاهی: حفاظت کامل از مدارهای اصلی تغذیه در پالایشگاهها، صنایع فولاد، نیروگاهها و مجتمعهای پتروشیمی که هم مصرف به شدت بالایی دارند و هم سطح اتصال کوتاه بسیار بالایی دارند.
- تاسیسات برقی حساس و تجاری بزرگ: استفاده به عنوان کلید اصلی در تابلوهای برق پایین (LV) مراکز داده بیمارستانهای بزرگ و مجتمعهای تجاری حیاتی.
- انتخاب تخصصی و مطمئن: کلید هوایی NW فیکس 2500 آمپر اشنایدر، به دلیل واحد تریپ Micrologic 2.0E و قدرت قطع ۶۵kA، گزینهای ضروری و محبوب برای مهندسین طراح تابلو برق با نیاز به حداکثر سطح ایمنی و تامین بار بسیار سنگین است.
مزایای کلیدی
- ایمنی در بالاترین سطح ممکن: قدرت قطع ۶۵ کیلوآمپر در کنار تریپ یون هوشمند، خطرات ناشی از اتصال کوتاه فاجعهبار در مدارهای 690 ولتی را به صفر میرساند.
- تنظیمات دقیق و انعطافپذیری: واحد تریپ Micrologic 2.0E اجازه میدهد تا کلید کاملاً بر اساس نیازهای دقیق پروژه و مشخصات بار سنگین در شبکههای حساس تنظیم شود.
- ساختار فوقالعاده بادوام (سری NW): ابعاد استاندارد و مکانیزم شارژ دستی باکیفیت اشنایدر در سری NW، دوام و تحمل بالای کلید را در سختترین شرایط صنعتی تضمین میکند.
- تضمین اصالت با شمارهگذاری اختصاصی: در اختیار داشتن کدهای فنی جهانی و کد اختصاصی اشنایدر (48070)، خرید ایمن و بدون خطر قطعات تقلبی را فراهم میسازد.
نکات مهم در هنگام خرید و نصب
هنگام خرید کلید هوایی اشنایدر، حتماً اصالت مدل NW25H13P2EF (کد 48070) و نشانهای شناسایی برند اشنایدر الکتریک را روی بدنه بررسی کنید. پیش از نصب، ابعاد تابلو و فضای مورد نیاز برای قرارگیری کلید (422X352X297 میلیمتر) را به دقت مشخص نمایید. توجه داشته باشید که واحد تریپ Micrologic 2.0E و قدرت قطع ۶۵kA (سری H)، آن را از کلیدهای با قدرت قطع پایینتر متمایز میکند و برای تابلوهای اصلی با رنج 2500 آمپر و سطح اتصال کوتاه بالا کاملاً الزامی است. توصیه میشود برای اطمینان از گارانتی و قیمت کلید هوایی 2500 آمپر سه پل NW فیکس 65kA میکرولوژیک 2.0E اشنایدر، این محصول را تنها از فروشگاههای معتبر تجهیزات برق صنعتی تهیه کنید. نکته مهم: پیش از نصب و راهاندازی، حتماً نسبت به سیمکشی بسیار مستحکم و غلیظ با توجه به ظرفیت 2500 آمپر و تحمل نیروی الکترومغناطیسی ناشی از قطع 65kA، تنظیم دقیق پارامترهای واحد تریپ Micrologic و تست مکانیزم قطع و وصل با شارژ دستی طبق دفترچه راهنمای اشنایدر اقدام نمایید.
