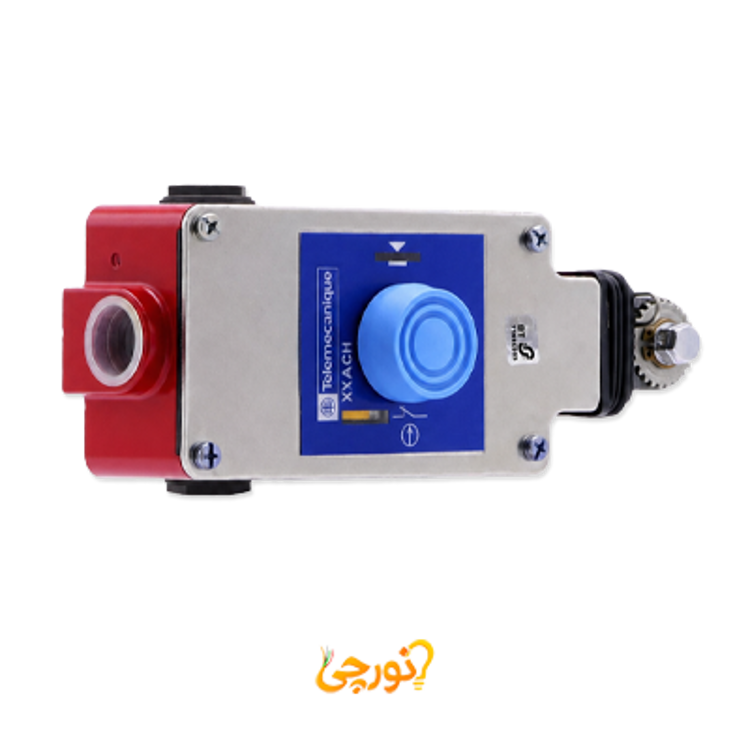

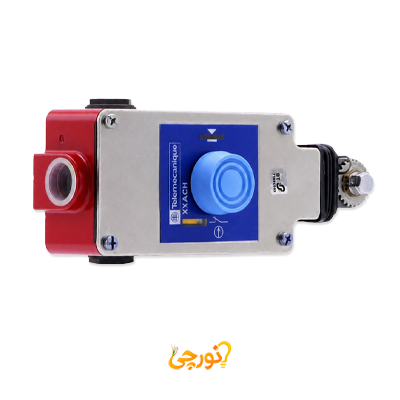

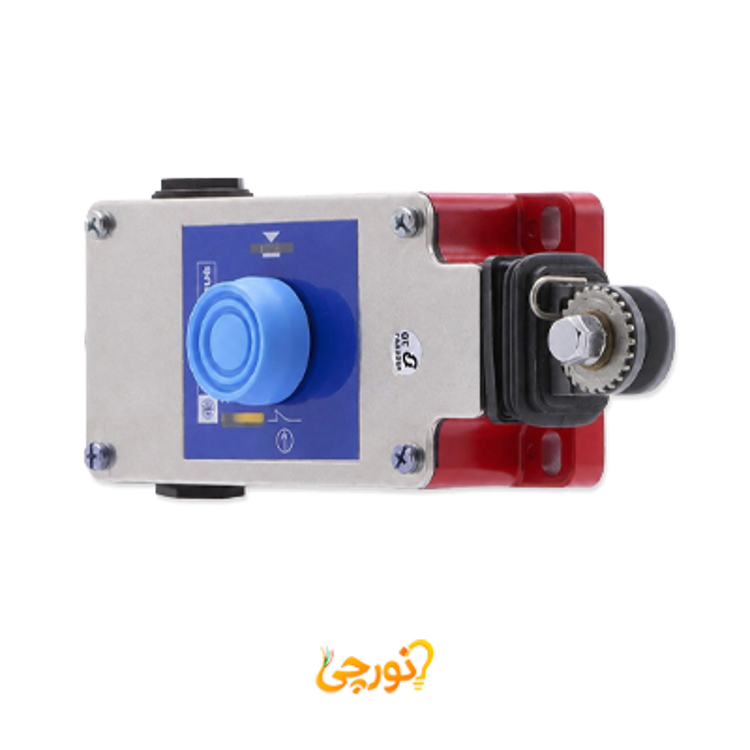

سوئیچ طنابی 2NC تله مکانیک عملکرد از راست یا چپ اشنایدر الکتریک با کد فنی XY2CH13270H29، یک کلید توقف اضطراری قفل شونده از سری XY2CH است. امکان اتصال طناب از سمت راست یا چپ بدنه، استفاده از دو کنتاکت نرمال بسته 2NC و برخورداری از سه ورودی کابل با رزوه ISO M20، از ویژگی های متمایز این مدل محسوب می شوند. اپراتور می تواند با کشیدن طناب از نقاط مختلف مسیر، فرمان توقف اضطراری ماشین آلات را صادر کند. حداکثر طول کابل قابل اتصال به این سوئیچ 30 متر است و بازنشانی آن پس از رفع خطر، به صورت دستی و با پوش باتن محافظ دار روی بدنه انجام می شود.

ویژگی های سوئیچ طنابی XY2CH13270H29 اشنایدر الکتریک

• کد فنی و سری محصول: این کلید توقف اضطراری طنابی با کد فنی XY2CH13270H29 و نام اختصاری XY2CH، از خانواده سوئیچ های ایمنی XY2C تله مکانیک است.
• جهت اتصال طناب: نقطه مهار کابل تحریک می تواند در سمت راست یا چپ بدنه قرار گیرد؛ بنابراین جهت نصب سوئیچ را می توان متناسب با مسیر طناب انتخاب کرد.
• حداکثر طول کابل: این مدل از یک کابل تحریک با حداکثر طول 30 متر پشتیبانی می کند. فاصله میان تکیه گاه های کابل نیز باید حدود 5 متر در نظر گرفته شود.
• ترکیب کنتاکت ها: سوئیچ دارای دو کنتاکت نرمال بسته با آرایش 2NC و عملکرد قطع آهسته است. وجود دو کنتاکت بسته امکان طراحی مدار ایمنی متناسب با نیاز تجهیزات صنعتی را فراهم می کند.
• ورودی کابل برق: بدنه محصول دارای سه ورودی رزوه شده برای گلند کابل ISO M20 است.
• نحوه ریست: عملکرد این سوئیچ قفل شونده است و پس از کشیده شدن طناب، به صورت خودکار به حالت اولیه باز نمی گردد. بازنشانی باید پس از رفع خطر و با فشار دادن پوش باتن محافظ دار انجام شود.
• ساختار بدنه: بدنه اصلی سوئیچ از آلیاژ زاماک و درپوش آن از فولاد ضد زنگ ساخته شده است.
• درجه حفاظت: درجه حفاظت IP65، محصول را در برابر نفوذ گرد و غبار و پاشش آب مقاوم می کند و امکان استفاده از آن را در محیط های صنعتی فراهم می سازد.
• مشخصات الکتریکی: ولتاژ عایقی نامی محصول 500 ولت است. جریان عملکرد نامی آن نیز در مدار AC-15 برابر با 3 آمپر در 240 ولت اعلام شده است.
• سطح ایمنی: این محصول در صورت سیم کشی صحیح و استفاده از سیستم نظارتی مناسب، قابلیت دستیابی به PL e، رده ایمنی 4 و SIL 3 را دارد.
• دوام مکانیکی: دوام مکانیکی سوئیچ طنابی XY2CH13270H29 برابر با 800000 سیکل است.
• شرایط محیطی: دمای کاری محصول از منفی 25 تا مثبت 70 درجه سانتی گراد و دمای مناسب نگهداری آن از منفی 40 تا مثبت 70 درجه سانتی گراد است.
• وزن محصول: وزن خالص این سوئیچ حدود 0.865 کیلوگرم است.
• گارانتی سازنده: مدت ضمانت قراردادی اعلام شده برای این محصول 18 ماه است.

کاربرد سوئیچ طنابی تله مکانیک XY2CH13270H29

• نوار نقاله و کانوایر: ایجاد امکان توقف اضطراری تجهیزات از نقاط مختلف در امتداد مسیر انتقال مواد.
• ماشین آلات برش و نجاری: متوقف کردن سریع دستگاه در صورت بروز خطر برای اپراتور یا تجهیزات.
• صنایع چاپ و نساجی: فراهم کردن دسترسی پیوسته به فرمان توقف اضطراری در امتداد ماشین آلات بزرگ.
• کارخانه های نورد: استفاده در کنار خطوط سنگین برای واکنش سریع در شرایط اضطراری.
• خطوط مونتاژ و تولید: نصب در مسیرهایی که یک شستی توقف اضطراری ثابت، دسترسی کافی برای تمام اپراتورها ایجاد نمی کند.
• تجهیزات جابه جایی مواد: ایجاد یک مسیر توقف اضطراری قابل دسترس در کنار ماشین آلات و تجهیزات انتقال مواد.

تأثیر دمای محیط بر طول کابل سوئیچ طنابی

تغییرات دمای محیط می تواند باعث انبساط یا انقباض کابل و تغییر میزان کشش آن شود. برای مثال، اگر دامنه تغییرات دمای محل نصب حدود 25 درجه سانتی گراد باشد، می توان مطابق نمودار فنی سازنده از کابل با طول حداکثر 30 متر استفاده کرد. طول نهایی کابل، فاصله تکیه گاه ها و میزان کشش سیستم باید بر اساس شرایط واقعی محل نصب و دستورالعمل های سازنده تعیین شوند.

تفاوت XY2CH13270H29 با XY2CH13250

مدل XY2CH13270H29 از نظر شکل بدنه، حداکثر طول طناب، جهت اتصال کابل، درجه حفاظت و روش ریست به مدل XY2CH13250 شباهت دارد؛ اما ترکیب کنتاکت ها و نوع ورودی کابل برق در این دو محصول متفاوت است. مدل XY2CH13270H29 دارای دو کنتاکت نرمال بسته 2NC و سه ورودی ISO M20 است، در حالی که مدل XY2CH13250 از ترکیب 1NC+1NO و سه ورودی Pg 13.5 استفاده می کند. هنگام انتخاب میان این دو مدل باید نوع مدار فرمان، آرایش کنتاکت مورد نیاز و گلند کابل پروژه بررسی شود.
