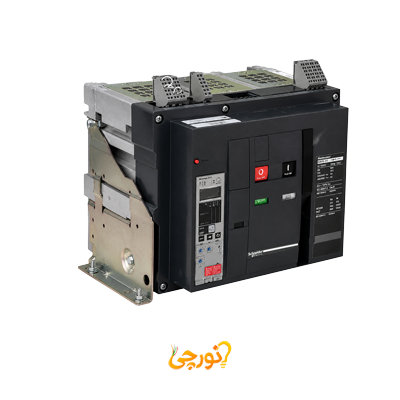

معرفی کلید هوایی 3200 آمپر سه پل NW کشویی 65kA اشنایدر
کلید هوایی (ACB) یکی از حیاتیترین تجهیزات حفاظتی در تابلوهای برق صنعتی و مدارهای الکتریکی است. کلید هوایی 3200 آمپر سه پل NW کشویی 65kA اشنایدر، با بهرهگیری از تکنولوژی روز برند اشنایدر الکتریک، واحد تریپ فوقپیشرفته Micrologic 6.0E و بدنه قدرتمند سری NW، نقش لاین اصلی را در محافظت هوشمند از شبکه در برابر اتصال کوتاه و اضافه بار ایفا میکند. این دستگاه با رنج جریان نامی ۳۲۰۰ آمپر، قدرت قطع ۶۵ کیلوآمپر، ولتاژ کاری ۶۹۰ ولت و مکانیزم نصب کشویی، امنیت بالایی را برای تجهیزات تضمین میکند. نصب این کلید استاندارد، نه تنها از آسیبهای جدی به سیستم جلوگیری میکند، بلکه به لطف تریپ ۶.0E و نوع نصب کشویی، امکان مانیتورینگ دقیق، تعویض و سرویس سریع کلید بدون قطع کل مدار در مصارف به شدت سنگین را به شکل چشمگیری افزایش میدهد.
ساختار و ویژگیهای فنی
- طراحی مستحکم و نصب کشویی: دارای ابعاد استاندارد (439X441X394.5 میلیمتر شامل شاسی کشویی) با نحوه نصب کشویی که برای تعویض و سرویس سریع بدون نیاز به خارج کردن سیمکشی اصلی ایدهآل است؛ شارژ فنر کلید به صورت دستی انجام میشود.
- ظرفیت بسیار بالا و پلهای حفاظت شده: رنج جریان نامی 3200 آمپر، ولتاژ کاری 690 ولت AC، دارای 3 پل (3P) با حفاظت کامل (3d) برای شبکههای سه فاز بسیار سنگین.
- قدرت قطع فوقالعاده 65kA: توانایی قطع ایمن مدار در شرایط اتصال کوتاه شدید تا ۶۵ کیلوآمپر، که از خرابی فاجعهبار تجهیزات و آتشسوزی در صنایع حساس جلوگیری میکند.
- واحد تریپ هوشمند Micrologic 6.0E: مجهز به رله محافظتی پیشرفته اشنایدر با قابلیتهای جامع اندازهگیری دقیق پارامترهای شبکه، آنالیز مصرف و حفاظتهای دقیق و هوشمند برای کاربر فراهم میآورد.
- اصالت کالا و شمارهگذاری دقیق: تولید شده با کد فنی جهانی NW32H13P6ED از سری ساخت NW32H1 (سری H با قدرت قطع بالا) و کد فنی اشنایدر 48312 که تضمینکننده اصل بودن قطعه است.
کاربردها و مصارف
این کلید هوایی به دلیل طراحی قدرتمندِ سری NW، ظرفیت ۳۲۰۰ آمپری، تریپ ۶.۰E و مکانیزم کشویی، کاربردهای متنوعی در صنایع دارد:
- صنایع فوق سنگین و نیروگاهی: حفاظت کامل از مدارهای اصلی تغذیه در پالایشگاهها، صنایع فولاد، نیروگاهها و مجتمعهای پتروشیمی که هم مصرف به شدت بالایی دارند و هم نیاز به مانیتورینگ دقیق شبکه دارند.
- تاسیسات برقی حساس و تجاری بزرگ: استفاده به عنوان کلید اصلی در تابلوهای برق پایین (LV) مراکز داده بیمارستانهای بزرگ و مجتمعهای تجاری حیاتی؛ قابلیت کشویی بودن آن زمان خاموشی ناشی از سرویس را به حداقل میرساند.
- انتخاب تخصصی و هوشمند: کلید هوایی NW کشویی 3200 آمپر اشنایدر، به دلیل واحد تریپ Micrologic 6.0E، قدرت قطع ۶۵kA و قابلیت خروج آسان از تابلو، گزینهای ضروری برای مهندسین طراح با نیاز به حداکثر سطح ایمنی و هوشمندسازی است.
مزایای کلیدی
- ایمنی و پایداری بالا: قدرت قطع ۶۵ کیلوآمپر در کنار تریپ یون نسل جدید، خطرات ناشی از اتصال کوتاه در مدارهای 690 ولتی را به صفر میرساند.
- مانیتورینگ و تنظیمات پیشرفته: واحد تریپ Micrologic 6.0E علاوه بر حفاظت دقیق، امکان اندازهگیری و مدیریت هوشمند پارامترهای شبکه را برای بهینهسازی مصرف فراهم میکند.
- تعمیر و نگهداری بسیار آسان: مکانیزم نصب کشویی در سری NW اجازه میدهد کلید به راحتی از روی شاسی خارج شده و سرویس آن بدون نیاز به باز کردن شینههای اصلی تابلو انجام شود.
- تضمین اصالت با شمارهگذاری اختصاصی: در اختیار داشتن کدهای فنی جهانی و کد اختصاصی اشنایدر (48312)، خرید ایمن و بدون خطر قطعات تقلبی را فراهم میسازد.
نکات مهم در هنگام خرید و نصب
هنگام خرید کلید هوایی اشنایدر، حتماً اصالت مدل NW32H13P6ED (کد 48312) و نشانهای شناسایی برند اشنایدر الکتریک را روی بدنه بررسی کنید. پیش از نصب، ابعاد تابلو و فضای مورد نیاز برای قرارگیری شاسی کشویی و کلید (439X441X394.5 میلیمتر) را به دقت مشخص نمایید. توجه داشته باشید که واحد تریپ پیشرفته Micrologic 6.0E، قدرت قطع ۶۵kA (سری H) و مکانیزم کشویی، آن را از کلیدهای معمولی متمایز میکند و برای تابلوهای اصلی با رنج 3200 آمپر و نیاز به مانیتورینگ کاملاً الزامی است. توصیه میشود برای اطمینان از گارانتی و قیمت کلید هوایی 3200 آمپر سه پل NW کشویی 65kA اشنایدر، این محصول را تنها از فروشگاههای معتبر تجهیزات برق صنعتی تهیه کنید. نکته مهم: پیش از نصب و راهاندازی، حتماً نسبت به نصب صحیح شاسی کشویی در تابلو، سیمکشی بسیار مستحکم با توجه به ظرفیت 3200 آمپر، تنظیم دقیق پارامترهای حفاظتی و اندازهگیری واحد تریپ Micrologic 6.0E، تست عملکرد مکانیزم اتصال و جداسازی کشویی و تست شارژ دستی طبق دفترچه راهنمای اشنایدر اقدام نمایید.
